Инструкция по эксплуатации Jet Tools JWL-1642
Страница 7
7

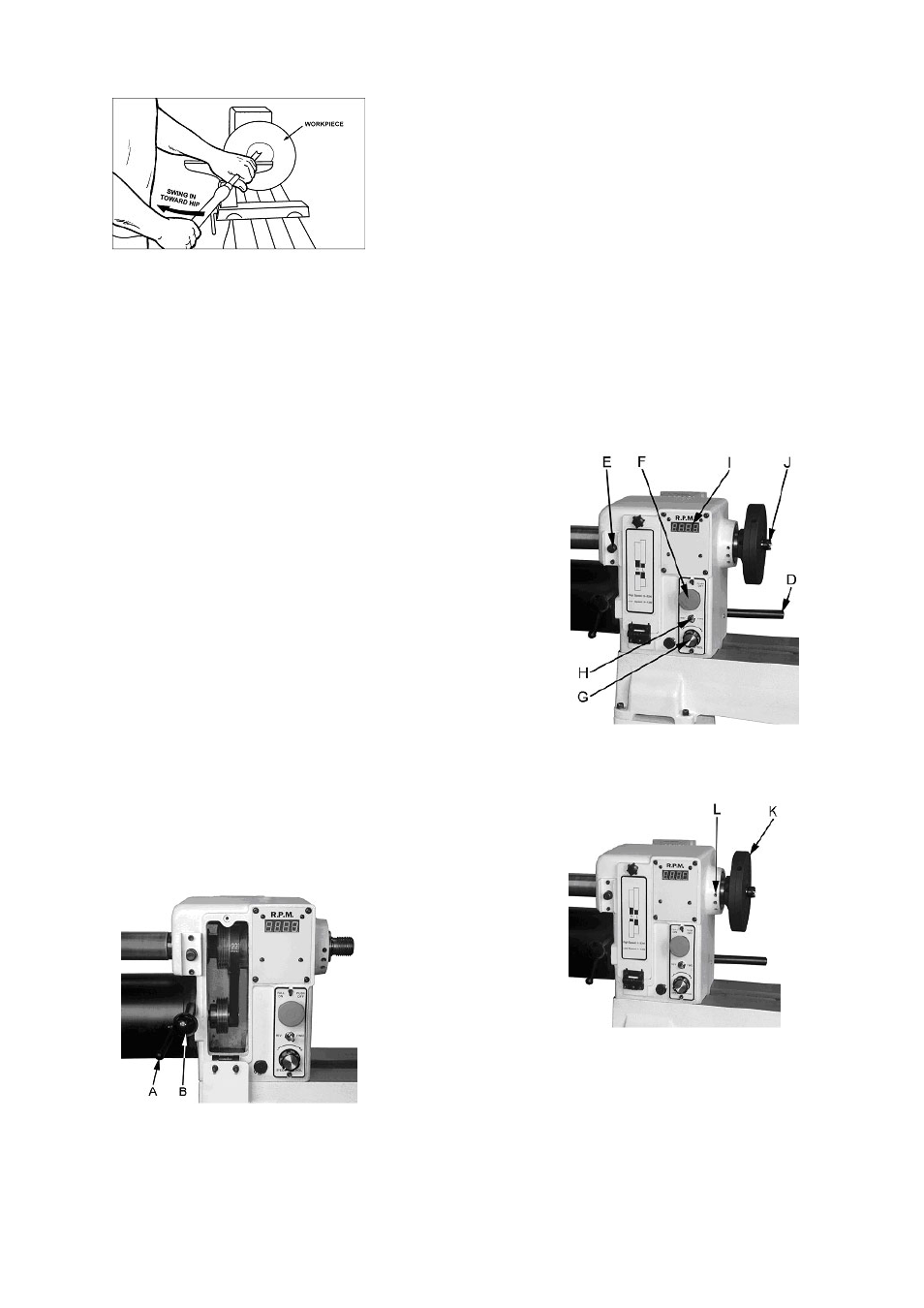

Рис. 15
6.6 Шлифовка и пропитка:
Снимите стальную опору для ручного инстру-
мента.
Начинайте шлифовку с шлифовальной бумаги
с зернистостью 120 и постепенно переходите к
бумаге с более мелкой зернистостью.
Применяйте преимущественно механизиро-
ванные шлифовальные инструменты, чтобы из-
бежать образования при шлифовании концен-
трических канавок.
Остановитесь на зернистости 220.
Нанесите первый слой пропитки и дайте ему
высохнуть.
Окончательная шлифовка проводится с зер-
нистостью от 220 до 300.
Частично надрежьте заготовку с помощью от-
резного резца от остальной заготовки. (При
диаметре больше 80 мм резка производится тон-
кой пилой).
Нанесите второй слой пропитки дайте ему вы-
сохнуть.
Окончательно отполируйте обработанную
поверхность.
7. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ
Общие указания
Перед работами по наладке и регулировке
станок должен быть предохранен от непроиз-
вольного включения. Отключите от эл.сети.
7.1 Изменение числа оборотов
Ослабьте предохранительный винт и откройте
крышку ременной передачи.
Ослабьте зажим подвески мотора (А, рис.16).
Рис.16
Ослабьте ремень с V-образным профилем с
помощью натяжного рычага (В).
Измените положение ремня в зависимости от
желаемого диапазона чисел оборотов.
Указание: Диапазон больших чисел оборотов
(0-3200) дает максимальную скорость, диапазон
малых чисел оборотов (0-1200) дает максималь-
ный вращающий момент.
Натяните ремень с помощью натяжного рыча-
га (В) и зажмите подвеску мотора (Вес мотора
не учитывается при натяжении ремня).
Закройте крышку ременной передачи и затя-
ните предохранительный винт.
Внимание:
Преобразователь частоты не требует никакого
программирования, он предварительно настраи-
вается на заводе – изготовителе.
Не производите никаких изменений на кла-
вишах и кнопках.
7.2 Блокировка шпинделя
Для блокировки шпинделя надавите штифт
(Е, рис.17), чтобы он вошел в гнездо.
Рис.17
Внимание:
Блокировку шпинделя производить только
при его полной остановке.
Рис.18
7.3 Монтаж зажимных приспособлений.
План шайба (К, рис.18) применяется для выта-
чивания чаш и тарелок. В план шайбе имеется
множество отверстий (L) для крепления загото-
вок.
Накрутите план шайбу в направлении по ча-
совой стрелки на шпиндель и зафиксируйте её с
помощью двух резьбовых штифтов.
