6
ней бабки.
Поворачивайте маховичок задней бабки до
тех пор, пока вращающийся центр прочно не
войдет в заготовку.
Поверните маховичок на четверть оборота на-
зад и надежно зажмите пиноль задней бабки.

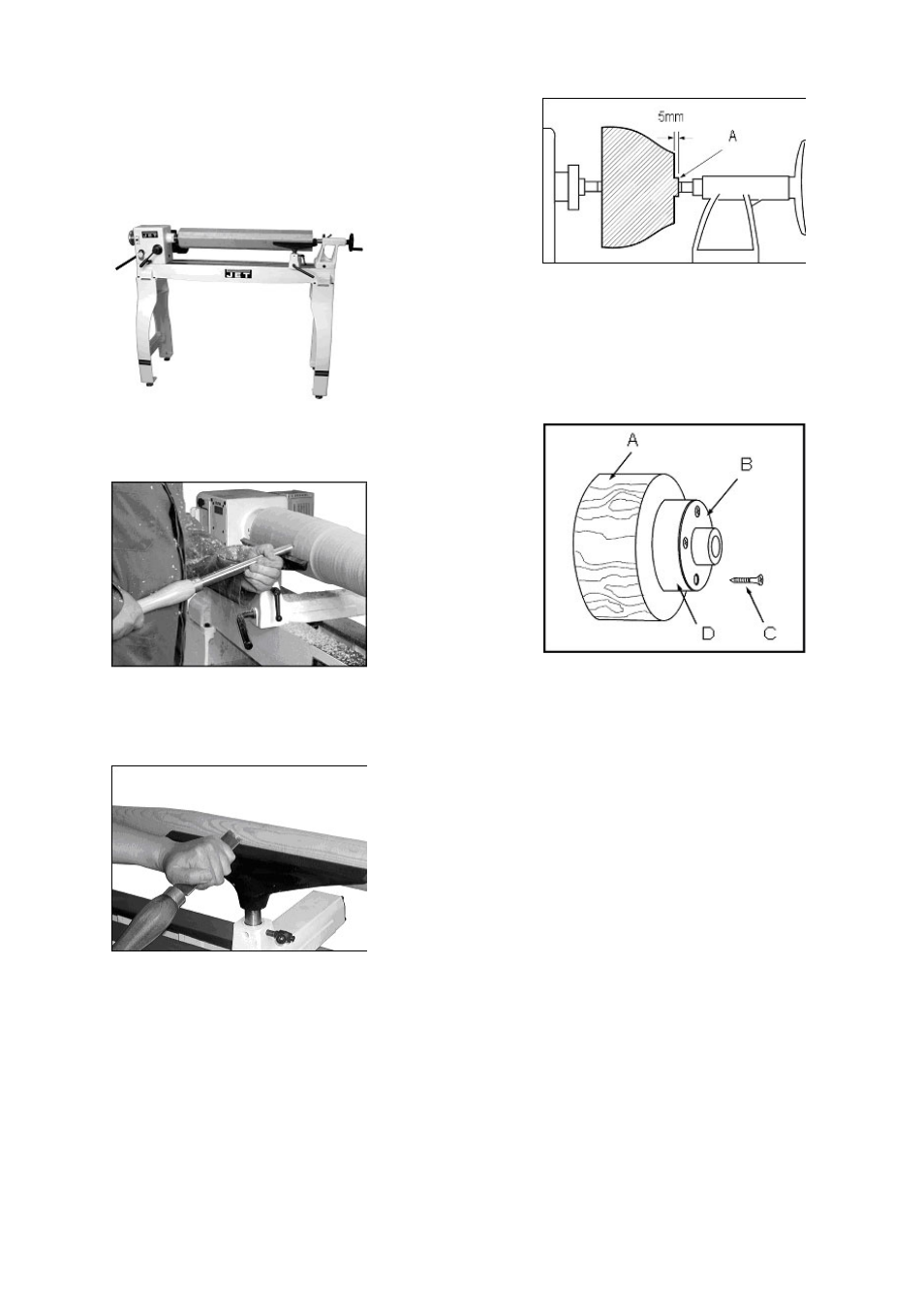

Рис.10
Проверните заготовку рукой, проверьте на-
дежность крепления и свободное вращение за-
готовки (Рис.10)
Рис.11
При работе между центрами высота стальной
опоры для ручного инструмента должна быть
установлена примерно на 3 мм выше высоты
центров (Рис.11 и 12)
Рис.12
6.5 Точение чаш и тарелок:
Обточите наружный контур между центрами.
Проведение грубой обточки короткой цапфы
(А, рис.13) с внутренним диаметром зажимного
диска помогает центрировать заготовку при по-
вторном зажиме.
Рис. 13
Закрепите заготовку (А, рис.14) с помощью 4-
х шурупов (С) прямо к зажимному диску.
Будьте осторожны при выборе шурупов.
Слишком длинные шурупы будут выступать в
зону резания, а слишком короткие не дадут
безопасного зажима.
Рис.14
В случае, если крепление шурупами не до-
пускается можно приклеить заготовку к несуще-
му диску (D), который опять таки соединяется с
зажимным
диском
с
помощью
шурупов.
Посредством приклеенного между диском и за-
готовкой листа бумаги Вы устраните поврежде-
ние заготовки при последующем снятии ее с
диска.
Зажимной диск вместе с уже зажатой заготов-
кой накрутите на передний конец шпинделя и
сильно затяните руками.
Проверните заготовку руками, проверьте на-
дежность зажима и свободное вращение.
При работе с зажимным диском высота сталь-
ного упора для ручного инструмента устанавли-
вается немного ниже высоты центров.
Внимание: Работайте с токарным резцом только
слева от центра вращения.
Начинайте съем стружки с края чаши и веди-
те трубчатый резец по возможности непрерыв-
ным движением к центру чаши.
Ведите трубчатый резец левой рукой, в то
время как правая рука подтягивается к тулови-
щу (Рис.15).
