8
Внимание: станок можно
эксплуатировать только с
зафиксированной передней бабкой.
Передняя бабка может быть
расположена в любом месте вдоль
станины станка.

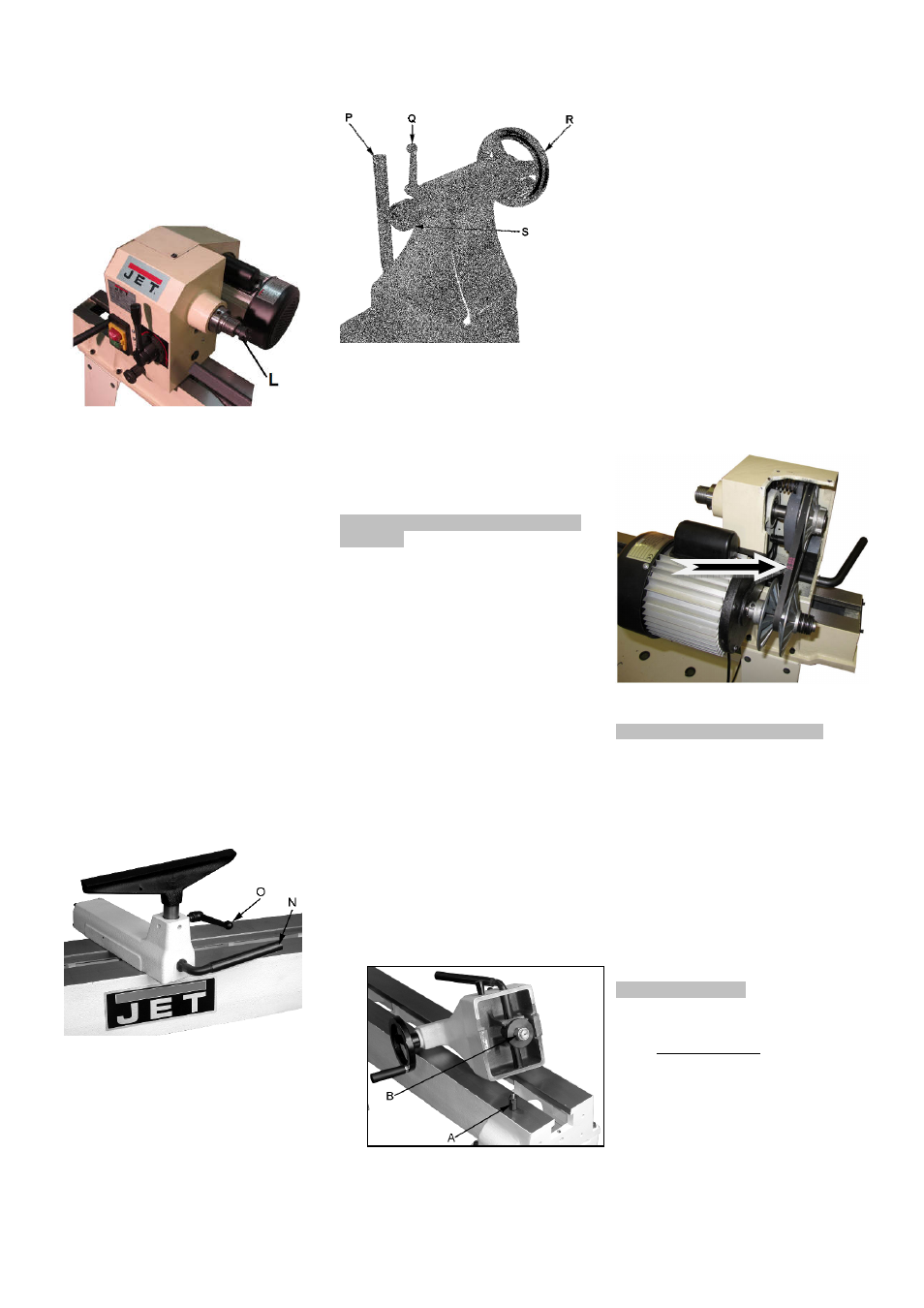

Рис 17
6.3 Монтаж зажимных
приспособлений.
Планшайба (К, рис.16) применяется
для вытачивания чаш и тарелок. В
план шайбе имеется множество
отверстий
(L) для крепления
заготовок. Накрутите план шайбу в
направлении по часовой стрелке на
шпиндель и зафиксируйте её с
помощью двух установочных винтов.
Ослабьте 2 винта перед тем, как Вы
начнете откручивать план шайбу.
Заблокируйте
шпиндель и
используйте для снятия
поставляемый ключ.
6.4 Установка подручника
Установите стальной подручник как
можно
ближе к заготовке и
зафиксируйте его с помощью рычага
(N, рис. 18). Установите высоту
примерно на 3 мм выше от высоты
центров и зажмите фиксирующую
рукоятку (О).
Рис. 18
6.5 Установка задней бабки
Поворачивайте маховик (R, рис. 20)
по
часовой стрелке, чтобы
выдвинуть пиноль, и зажмите
фиксирующую рукоятку (Q).
Рис. 19
Рычаг (P) прочно зажимает заднюю
бабку на станине станка.
Подвижный
центр (S) можно
вытолкнуть посредством вращения
маховика против часовой стрелки.
Для глубокого сверления уберите
ось подвижного центра.
7. Техническое обслуживание и
проверка
Общие указания:
Перед работами по наладке и
регулировке станок должен быть
предохранен
от непроизвольного
включения. Выдерните вилку из
розетки.
Производите очистку станка через
равномерные промежутки времени.
Ежедневно проверяйте нормальную
работоспособность
вытяжной
системы.
Немедленно заменяйте
поврежденные защитные устройства.
Подключение и ремонт
электрического оборудования
разрешается проводить только
квалифицированным электрикам.
7.1 Регулировка зажимного
эксцентрика
Сдвиньте переднюю бабку, заднюю
бабку или подручник на конец
станины и незначительно отверните
гайку
(В).
Убедитесь, что ручка хорошо
зафиксирована.
Рис. 20
7.2 Замена ремня
Для замены ремня производите
следующие шаги:
Для замены ремня производите
следующие шаги:
1. Отключите станок от электросети!
2. Снимите крышку ременной подачи
с задней стороны станка.
3. Потяните ременные шкивы
двигателя, так чтобы клиновой
ремень соскользнул к оси, что
способствует уменьшению
натяжения ремня (Рис. 21).
4. Сохраняя натяжение ремня,
скрутите его со шкива шпинделя и
снимите со станка.
5. Установите новый ремень,
выполнив шаги в обратном порядке
3-4.
Рис. 21
8. Устранение неисправностей
Двигатель не работает
*нет питания сети -
проверить соединительные провода
и предохранитель.
*дефект двигателя, выключателя или
кабеля – вызвать электрика.
Сильные вибрации станка
*Станок стоит не ровно – выровнять
станок.
*Заготовка плохо отцентрирована
*Число оборотов слишком высокое
9. Принадлежности
Полный ассортимент
принадлежностей смотрите на
сайте www.jettools.ru или в
каталоге.
