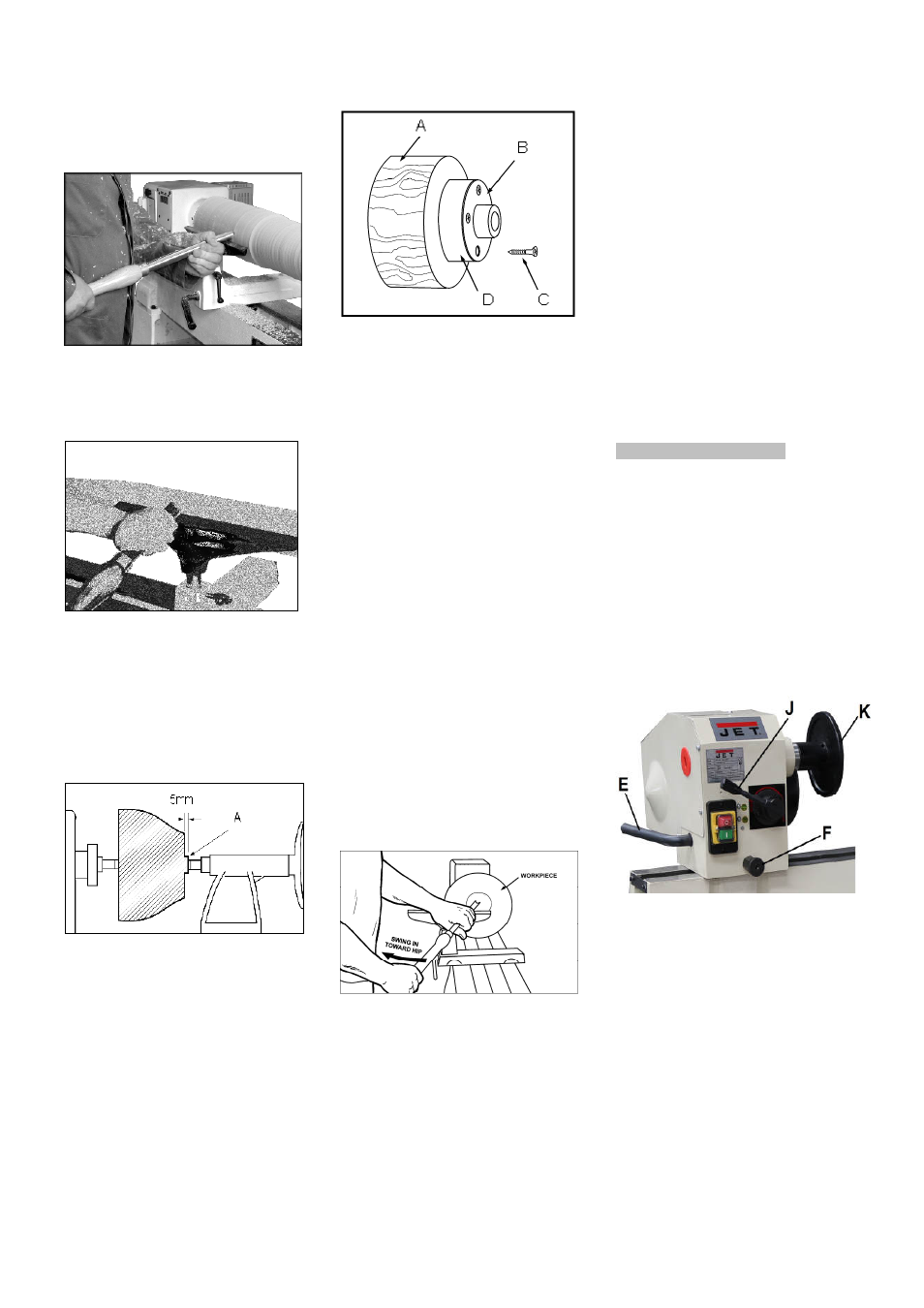

Инструкция по эксплуатации Jet Tools JWL-1443
Страница 7
Проверните
заготовку
рукой,
проверьте надежность крепления и
свободное
вращение
заготовки
(Рис.10).
Рис.11
При работе между центрами высота
подручника
должна
быть
установлена примерно на 3 мм выше
высоты центров (Рис.11 и 12).
Рис. 12
5.5 Точение чаш и тарелок:
Обточите наружный контур между
центрами.
Обточите
небольшой
участок
заготовки до диаметра отверстия
планшайбы (А, рис.13). Это помогает
центрировать
заготовку
при
повторном зажиме.
Рис. 13
Закрепите заготовку (А, рис.14) с
помощью
4х
шурупов
(С)
к
планшайбе.
Будьте
осторожны
при
выборе
шурупов. Слишком длинные шурупы
будут выступать в зону резания, а
слишком
короткие
не
дадут
безопасного крепления.
Рис. 14
Если
крепление
шурупами
не
допускается,
можно
приклеить
заготовку к несущему диску (D),
который крепится к планшайбе с
помощью
шурупов.
Посредством
приклеенного
между
диском
и
заготовкой листа бумаги Вы сможете
избежать повреждения поверхности
заготовки при последующем снятии
ее с диска.
Планшайбу
вместе
с
уже
закрепленной заготовкой накрутите
на передний конец шпинделя и
сильно затяните руками.
Проверните
заготовку
руками,
проверьте надежность крепления и
свободное вращение заготовки в
шпинделе.
При работе с планшайбой высота
стального
подручника
устанавливается
немного
ниже
высоты центров.
Внимание: Работайте с токарным
резцом только слева от центра
вращения.
Начинайте съем стружки с края чаши
и
ведите
трубчатый
резец
по
возможности
непрерывным
движением к центру чаши.
Ведите
трубчатый
резец
левой
рукой, в то время как правая рука
подтягивается к туловищу (Рис.15).
Рис. 15
Сдвиньте подручник к внешнему
краю, чтобы обработать дно чаши.
5.6 Шлифовка и пропитка:
Снимите
подручник.
Начинайте
шлифовку шлифовальной бумагой с
зернистостью
120
и постепенно
переходите к бумаге с более мелкой
зернистостью.
Применяйте
преимущественно
механизированные
шлифовальные
инструменты,
чтобы
избежать
образования
при
шлифовании
концентрических канавок.
Остановитесь на зернистости 220.
Нанесите первый слой пропитки и
дайте ему высохнуть. Окончательная
шлифовка проводится бумагой с
зернистостью
от
320
до
400.
Частично проточите заготовку с
помощью отрезного резца. Когда
диаметр
шейки
будет
80
мм,
отпилите готовую деталь пилой.
Нанесите второй слой пропитки
дайте ему высохнуть.
6. Установка и настройка
Общие указания:
Перед установкой и настройкой
станок должен быть предохранен
от непроизвольного включения.
Выдерните вилку из розетки.
6.1 Изменение числа оборотов
С помощью переключателя числа
оборотов
(J,
рис.16)
можно
установить одно из 10 ступеней
скоростей вращения. Потяните рычаг
переключения оборотов и поверните
его влево (малые числа оборотов)
или
вправо
(большие
числа
оборотов).
Рис. 16
Внимание:
Никогда
не
изменяйте
скорость
шпинделя
с
выключенным
двигателем. Возможно повреждение
шкивов двигателя.
6.2 Поворот и блокировка
передней бабки
Ослабьте
рычаг
блокировки
передней бабки (Е) и потяните
штифт (F, Рис 16), чтобы повернуть
переднюю бабку.
Для обработки заготовок больших
размеров
необходимо
повернуть
переднюю бабку на 90 °, а также
установить удлинитель подручника.
