принадлежностей и внешнего
вида.
3.2 Звуковая эмиссия
Уровень звукового давления
(согласно стандарту EN 11202):
Холостой ход 72,5 dB(A)
Обработка 78,4 dB(A)
Приведенные значения относятся к
уровню издаваемого шума и не
являются необходимым уровнем для
безопасной
работы.
В зависимости от типа заготовки
данная
информация позволяет
оператору снизить риски и опасность.
3.3 Комплект поставки
Подручник 300 мм
Удлинитель подручника
Планшайба 150 мм
Поводковый патрон и выталкиватель
Переходник шпинделя M33x3,5
Вращающийся центр
Инструмент для сборки
Инструкция по эксплуатации
Список запасных деталей

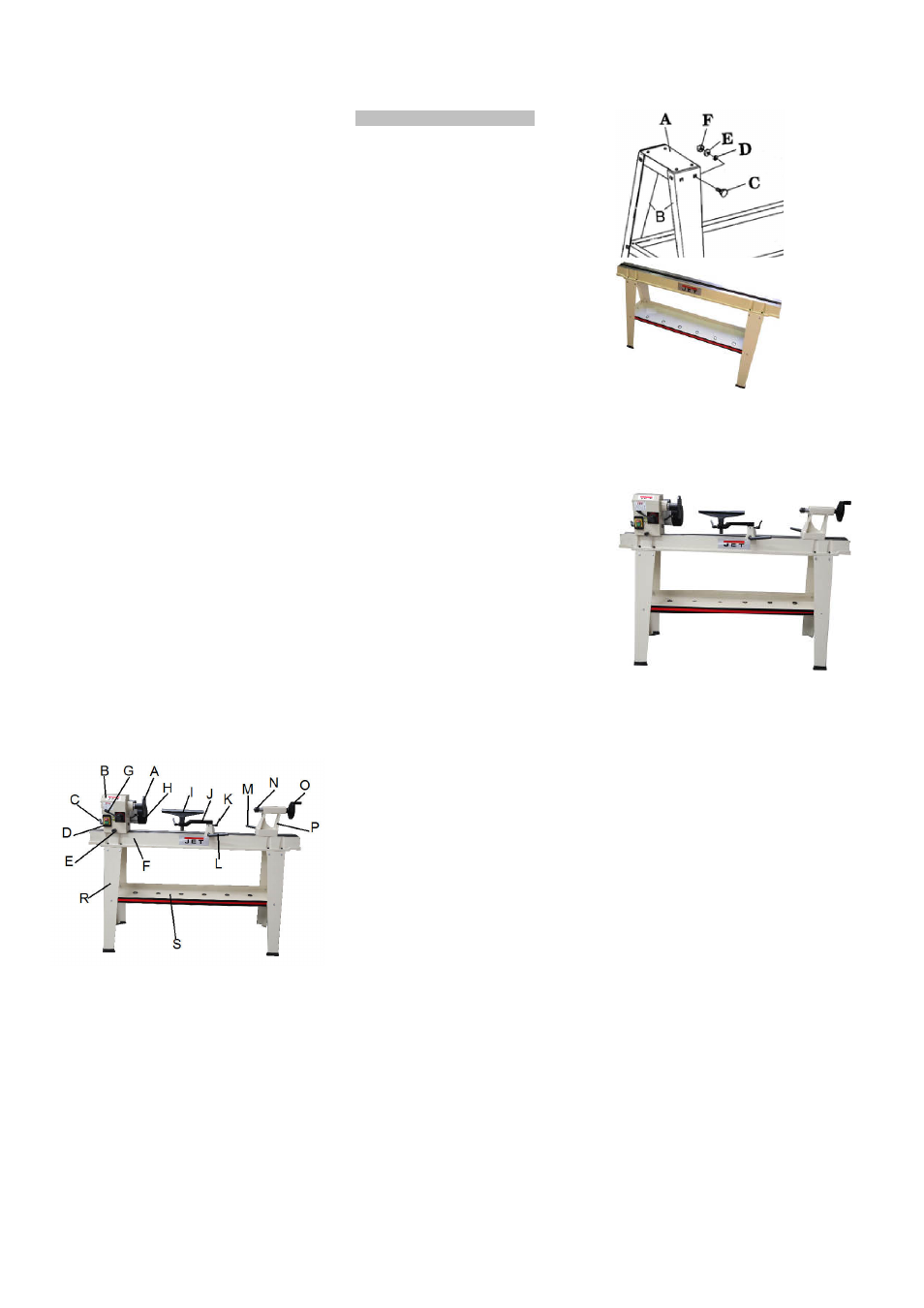

3.4 Описание станка
A -.План шайба
B - Передняя бабка
C - .Рычаг блокировки передней
бабки
D - Переключатель
E - Фиксатор поворота передней
бабки
F - .Станина
G - Рычаг переключения скоростей
H - .Двигатель
I - Подручник
J - Удлинитель подручника
Рис. 1
K - Ручка опоры подручника
L - Фиксатор опоры подручника
M - Фиксатор задней бабки
N - Вращающийся центр
O - Маховик пиноли
P - Задняя бабка
R - Сборная станина
S - Поддон
4. Транспортировка и запуск
4.1 Транспортировка и запуск
Станок сконструирован для работы в
закрытом
помещении. Его
необходимо установить на ровную
горизонтальную поверхность.
При необходимости станок можно
прикрутить болтами к опоре.
Для удобства упаковки станок
частично разобран.
4.2 Сборка
При обнаружении повреждений при
распаковке
вследствие
транспортировки, немедленно
сообщите об этом поставщику. Не
работайте на станке!
Избавьтесь от упаковки наиболее
бережным
к окружающей среде
способом.
Почистите все поверхности,
обработанные антикоррозионным
средством, слабым растворителем.
Монтаж опор:
Снимите переднюю бабку, заднюю
бабку и стальной подручник.
Прикрепите верхнюю подставку (А) к
опоре (В) используя 3 болта M8x16
(C), три плоских шайбы (D), три
шайбы (E), и три шестигранных гайки
(F).
Верхняя подставка должна
располагаться внутри опоры (Рис 2).
Прикрепите вторую опору в том же
порядке, что и первую.
Поместите собранную стойку в
место, предназначенное для
постоянной эксплуатации станка.
Поверхность установки должна быть
ровной и твердой.
С помощью второго человека
осторожно расположите станину на
стенде.
Примечание: Убедитесь, что
расположили переднюю бабку на
стороне станка с переключателем.
Примечание: Перед установкой
станины на подставке пропустите
шнур двигателя через отверстие в
опоре.
Рис. 2
Теперь можно обратно установить
переднюю бабку, заднюю бабку и
подручник. (Рис 3).
Рис. 3
4.3 Подключение к электросети
Электроподключение и любые
удлинители должны отвечать
требованиям действующих
предписаний.
Напряжение сети должно
соответствовать требованиям
таблички на оборудовании.
Необходимо подключить плавкие
предохранители на 10 А.
Используйте сетевой шнур только с
маркировкой H07RN-F
Подключение к электросети и ремонт
электрооборудования
разрешается
проводить только
квалифицированным электрикам.
4.4 Устройство удаления пыли
Всегда
используйте подходящую
вытяжную установку и систему
фильтрации во избежание
повышенного содержания пыли в
воздухе.
