7

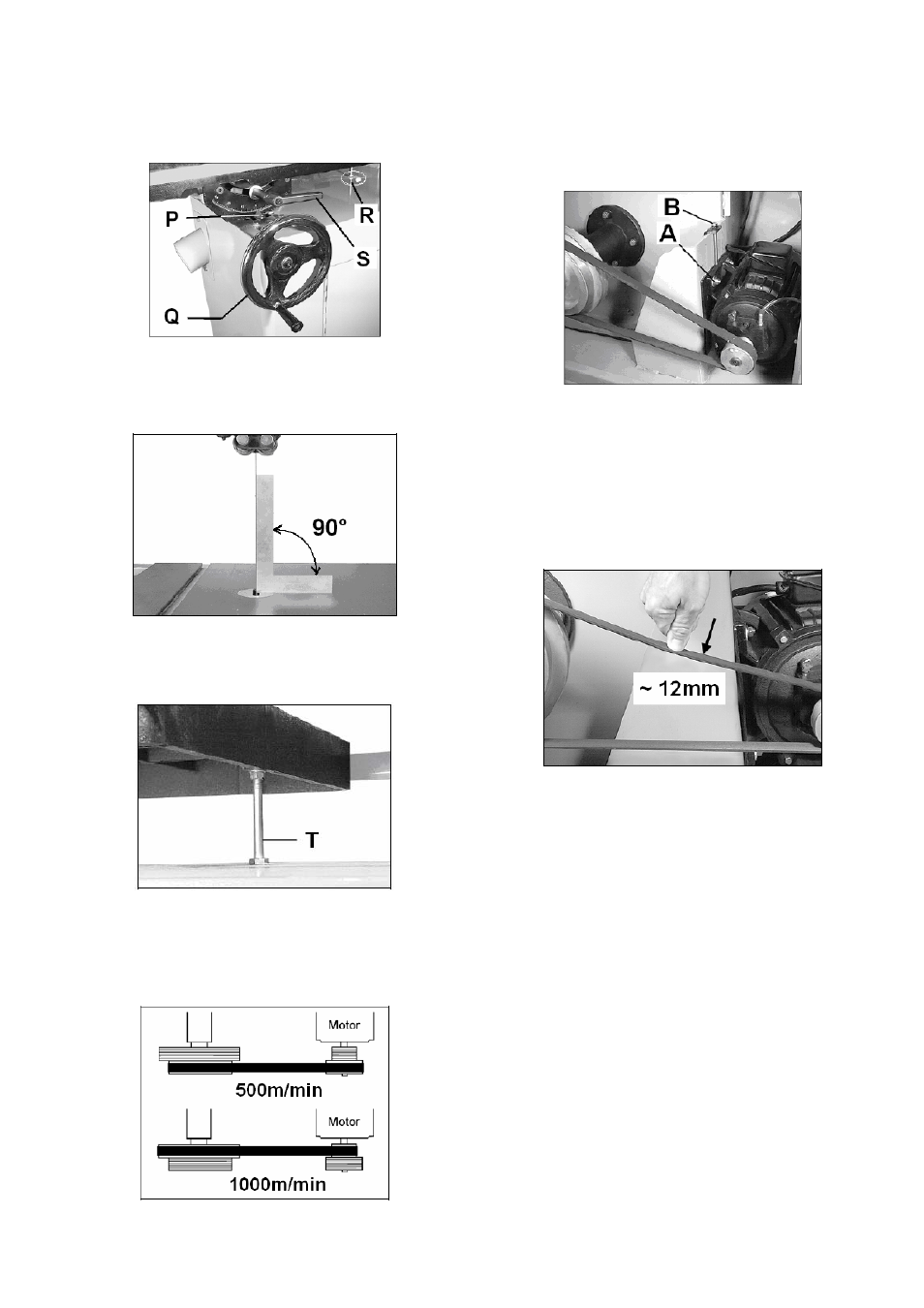

Чтобы наклонить стол влево на 10°, вра-

щайте маховик против часовой стрелки.

Примечание:
Перед тем как наклонить стол влево, от-

кройте стопорную пластинку (R).

Рис. 12

7.5 Установка стопора стола под углом 90°

Используйте угольник для проверки (Рис.

13).

Рис. 13

Отрегулируйте стопор стола (Т, Рис. 14)

под углом 90° таким образом, чтобы стол

был перпендикулярен ленточному полотну.

Рис. 14

7.6 Регулировка скорости движения

ленточного полотна

Скорость движения полотна 500 или 1000

м/мин (Рис. 15).

Рис. 15

Изменение скорости движения полотна:

Отключите станок от источника питания.

Ослабьте четыре шестигранные гайки (А,

Рис. 16) на пластине двигателя.


Рис. 16

При помощи натяжного винта (В) ослабьте

натяжение ремня.

Переместите ремень на соответствующий

ручей шкива.

Снова затяните ремень.
При нажатии большим пальцем на центр

ремня, ремень должен прогнуться примерно

на 12 мм (Рис. 17).

Рис. 17

Надежно зафиксируйте все четыре шести-

гранные гайки на пластине двигателя (А).
7.7 Свертывание ленточного полотна

Держите полотно в одной руке. Пусть по-

лотно свеситься до пола, прижмите край по-
лотна ногой к полу. Проверните руку на 360°
(полный круг), как будто Вы двигаете ее

вниз по направлению к полу.
8. КОНТРОЛЬ И ТЕХНИЧЕСКОЕ ОБСЛУ-

ЖИВАНИЕ
Общие указания

Перед проведением работ по техническо-

му обслуживанию, чистке и ремонту - отклю-

чите станок от эл. сети!

Ремонтные и сервисные работы по элек-

трической системе могут проводиться только

квалифицированным электриком.

Регулярно очищайте станок.

Ежедневно проверяйте исправность функ-

ционирования системы удаления опилок.

Все защитные и охранные приспособления

должны быть установлены обратно, как
