Инструкция по эксплуатации Jet Tools JWBS-24
Страница 5
5
Проверьте зазор между столом и упором.
Выставьте параллельный упор с помощью
упорных дисков и задней опоры (Е, Рис. 4)
так, чтобы его расстояние от стола составля-
ло 1 мм.
5.3. Подключение к электрической сети
Подсоединение к сети со стороны клиен-
та, а также применяемые силовые кабели
должны соответствовать нормам.
Напряжение в сети и частота должны со-
ответствовать параметрам, указанным на за-
водской табличке станка.
Установленное изготовителем защитное
устройство должно быть рассчитано на 16 А.
Используйте соединительные провода с
маркировкой H07RN-F.
Подключение и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.
В случае перегрузки двигатель останавли-
вается.
Станок можно включить через 10 минут
(время охлаждения) после остановки двига-
теля.
5.4. Подсоединение вытяжной вентиля-
ции
Перед пуском в эксплуатацию станок дол-
жен быть подключен к вытяжной установке
таким образом, чтобы при включении станка
автоматически включалась вытяжная венти-
ляция
Минимальная скорость воздуха на всасы-
вающем патрубке должна составлять 20
м/сек.
Всасывающие шланги должны характери-
зоваться по качеству как „тяжело горючие“ и
соединены с заземлением станка.
5.5. Пуск в эксплуатацию
Станок включается посредством нажатия
зеленой кнопки (N, Рис. 5). С помощью крас-
ной кнопки производится остановка станка
(О, Рис. 5).

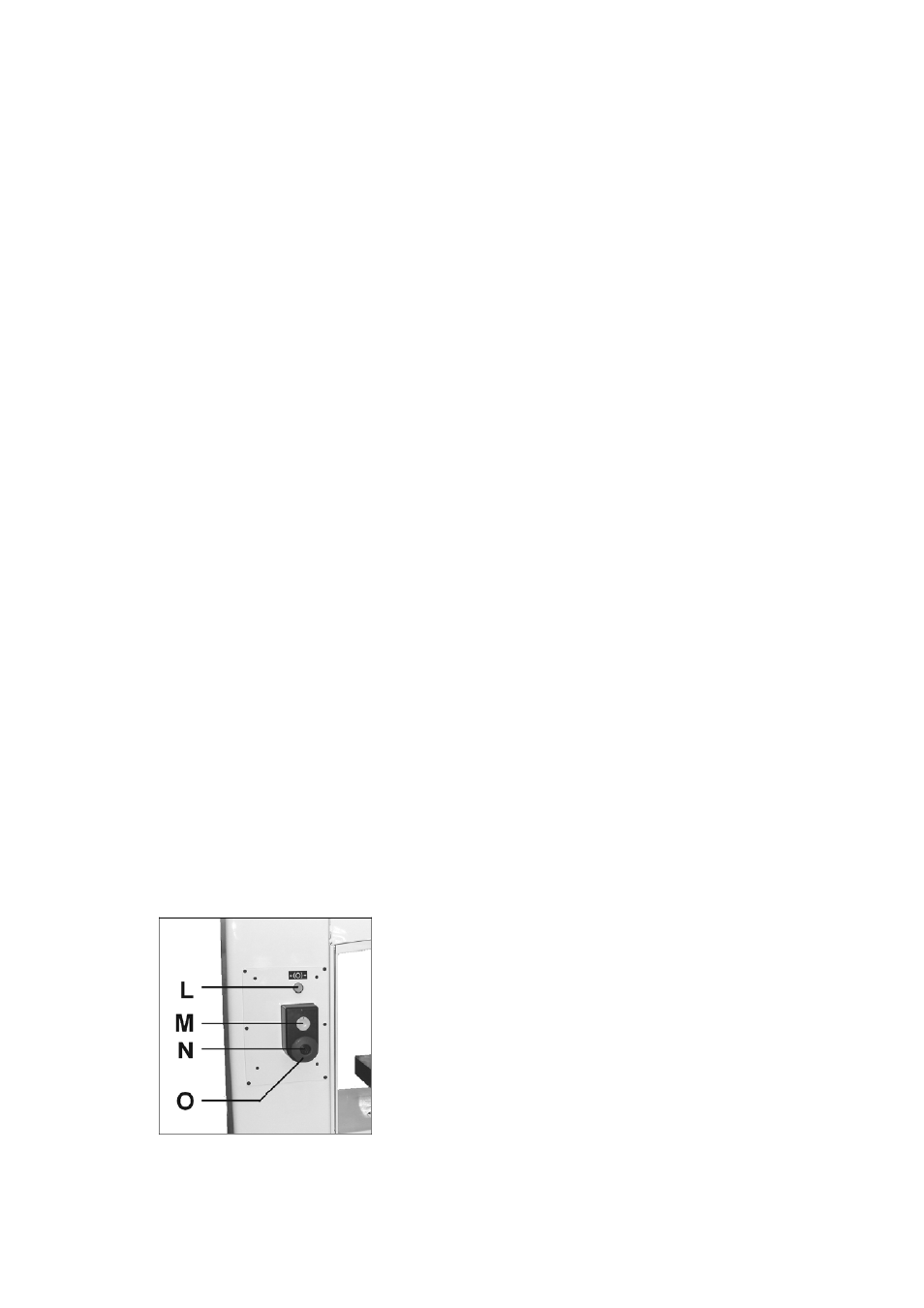

Рис. 5
Если снят желтый магнитный выключатель
(М), станок нельзя эксплуатировать.
При нажатии на пусковую кнопку (L) отклю-
чается режим работы двигателя, и маховик
можно вращать рукой.
6. РАБОТА СТАНКА
Правильное рабочее положение:
Становитесь перед станком лицом к на-
правлению распила.
Обращение с заготовкой:
Держите заготовку руками за пределами
зоны пиления.
Подавать заготовку к полотну пилы в на-
правлении нанесенной риски и устанавли-
вать поворачивая ее по риске при уводе пи-
лы в ходе распила.
Подавать заготовку равномерно, не пере-
кашивать, распил выполнять полностью до
конца.
Не вытягивайте заготовку назад, так как
при этом полотно пилы может соскочить с
ходовых шкивов.
Широкие и длинные заготовки поддержи-
вать роликовыми опорами.
Указания по работе:
Работайте только с острым и достаточно
заточенным полотном пилы.
В зоне пиления подавать заготовку только
с помощью толкающего штока.
Для безопасной подачи маленьких и узких
заготовок применять подающую доску.
При пилении заготовок круглого сечения
необходимо предохранять их от проворачи-
вания за счет прижима с помощью подходя-
щих приспособлений.
Установите верхнюю направляющую по-
лотна на расстоянии примерно 5 мм от заго-
товки.
Для использования станка согласно пред-
писанию обратите внимание также на При-
ложение А.
Безопасная работа
А.1.: выполнение высоких распилов;
A.2.: выполнение распилов под углом;
A.3.: пропиливание шипов;
A.4.: распиливание шпона;
A.5.: изогнутые пропилы;
A.6.: дугообразные пропилы;
A.7.: пиление по шаблону;
A.8.: выполнение пиления по кругу.
A.8.1: настройка без заготовки
A.8.2: установка заготовки
A.8.3: обработка
7. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ
Общие указания
Перед работами по наладке и регулировке
станок должен быть предохранен от непро-
извольного включения.
Отсоедините от Эл.сети!
7.1. Монтаж полотна пилы
Полотно пилы должно соответствовать при-
веденным техническим характеристикам.
Перед установкой проверить полотно пилы
на наличие повреждений (трещин, повреж-
денных зубьев, изгибов). Не применяйте по-
врежденные полотна пил.
Следите за тем, чтобы зубья полотна пилы
