6

были направлены в направлении распила
(вниз).

При обращении с полотном пилы надевайте
подходящие защитные перчатки.

Замена полотна пилы должна производиться
только при отключенном станке от эл. сети.

7.2. Регулировка движение полотна пи-
лы
Никогда не проводить регулировку при рабо-

тающем станке.

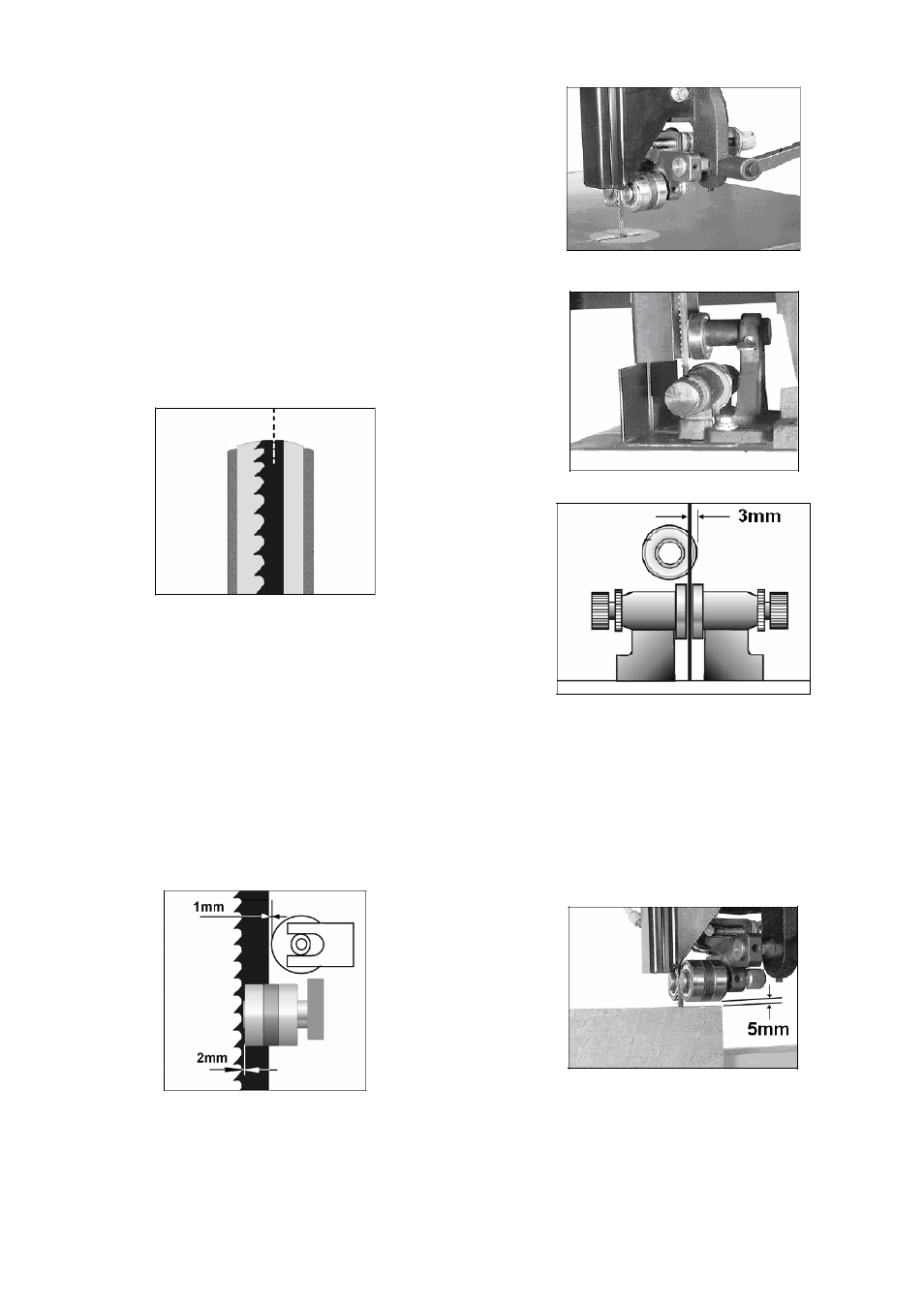

При монтаже полотна пилы обратите внима-

ние на правильный ход полотна пилы по
шкивам.

Полотно пилы должно передвигаться посе-
редине резинового покрытия шкива (Рис. 6).

С помощью ручки на задней стороне станка
может быть выставлен правильный ход пи-
лы.

Рис. 6

После установки полотна пилы необходи-

мо обратить внимание на его достаточное
натяжение. Индикацию для этого Вы найдете

на обратной стороне станка.
7.3 Регулировка направляющей полотна

пилы

Никогда не проводите регулировку при

работающем станке.

Направляющую установите в глубину так,

чтобы расстояние от основания зуба до на-

правляющих элементов составляло примерно
2 мм.

Задний ролик установить на расстоянии 1

мм от полотна пилы. Рис. 7

Рис. 7

Боковые направляющие ролики устано-

вить так, чтобы они слегка касались полотна

и при работающем станке свободно враща-
лись.

Необходимо следить за тем, чтобы полот-

но пилы не сдвигалось в сторону.

Верхняя направляющая полотна

Рис. 8

Нижняя направляющая полотна

Рис. 9

Рис. 10

Пробный запуск:
Нажмите пусковую кнопку (L, Рис. 5) и,

вращая маховики рукой, проверьте регули-
ровку полотна.

Запускайте станок очень осторожно!
Положение заготовки:
Установите верхнюю направляющую на

высоте примерно 5 мм над заготовкой (Рис.
11).

Рис. 11

Всегда устанавливайте верхнюю направ-

ляющую полотна как можно ближе к заго-

товке.
7.4 Наклон стола

Ослабьте рукоятку (S, Рис. 12).
Вращайте маховик (Q) по часовой стрел-

ке, чтобы наклонить стол на 45°.
