Инструкция по эксплуатации Jet Tools DT-45
Страница 6
6
Монтаж вытяжного штуцера
1. Достаньте из подставки вытяжной кожух,
подсоединенный к шлангу.
2. При помощи 4 мм шестигранного ключа ос-
лабьте 2 крепежных винта на передней стен-
ке передней бабки (Рис. 5).
3. Установите кожух под крепежные винты и
шайбы, как показано на рисунке.
4. Затяните оба крепежных винта.
Монтаж зажимной рукоятки
С правой стороны станка находятся два эксцен-
трика прижима деталей (Рис. 6). Вкрутите руко-
ятку в одно из резьбовых отверстий эксцентрика
(в каждом эксцентрике три отверстия – выберете
такие отверстия, чтобы рукоятки не мешали друг
другу).
После установки рукояток затяните шестигран-
ные гайки при помощи гаечного ключа.
Подключение вытяжной установки
Рекомендуется подключать к станку вытяжную
установку. Производительность всасывания вы-
тяжной установки должна быть не меньше
1000м
3
/час. Подсоедините шланг вытяжной уста-
новки к вытяжному штуцеру 100 мм на задней
стенке корпуса (Рис. 7).

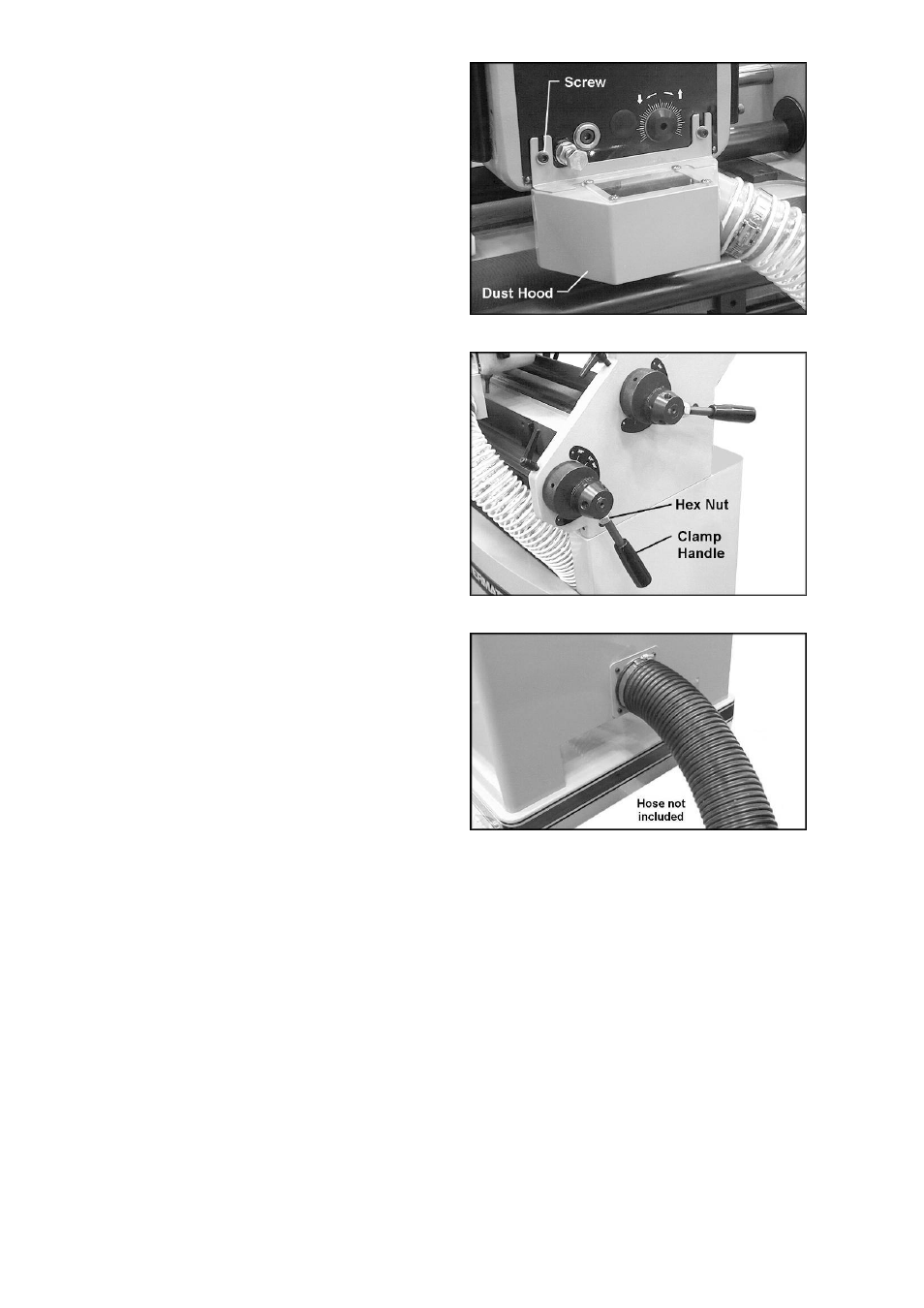

Рис. 5
Рис. 6
Рис. 7
