11
Толщина шипа
Чтобы отрегулировать толщину шипа, измените
высоту (глубину захода) копировального пальца
(Рис. 22).
1. Отключите станок от эл. сети.
2. Ослабьте стопорную ручку на верхушке копи-
ровального пальца (Рис. 22), повернув против
часовой стрелки.
3. Поверните регулировочный винт при помощи
5,5 мм ключа (Рис. 22). Чтобы уменьшить
толщину шипа, поверните регулировочный
винт против часовой стрелки. Чтобы увели-
чить толщину шипа, поверните винт по часо-
вой стрелке.
4. Затяните стопорную рукоятку.
Плотность соединения / подгонка шипа
Правильно изготовленное соединение «ласточ-
кин хвост» должно быть аккуратным, без зазо-
ров. Соединение не должно быть слишком плот-
ным, чтобы клей свободно заполнил соединение.
Если соединение изготовлено правильно, но оно
слишком плотное или слишком свободное, сде-
лайте следующее.
1. Отключите станок от эл. сети.
2. Снимите вытяжной штуцер с передней стенки
станка.
3. Обратите внимание на фрезу на Рис. 23, она
немного смещена от центра шпинделя. Экс-
центриковый шпиндель позволяет устанавли-
вать фрезу в различных положениях.
Фреза очень острая! Будьте внимательны во
время работы.
4. Ослабьте оба установочных винта на шпинде-
ле (Рис. 23), повернув их против часовой
стрелки при помощи 4 мм ключа.
5. Шкала со знаками (+) и (-) расположена пря-
мо над фрезой. Перемещая режущую кромку
фрезы к знаку (+) на шкале, можно увели-
чить размер паза и уменьшить размер шипа.
Перемещая режущую кромку фрезы к знаку (-)
на шкале, можно уменьшить размер паза и уве-
личить размер шипа.
6. Рукой осторожно вращайте хвостовую часть
фрезы по направлению к (+) или (-).
7. После регулировки затяните регулировочные
болты.
8. Снова установите вытяжной штуцер.

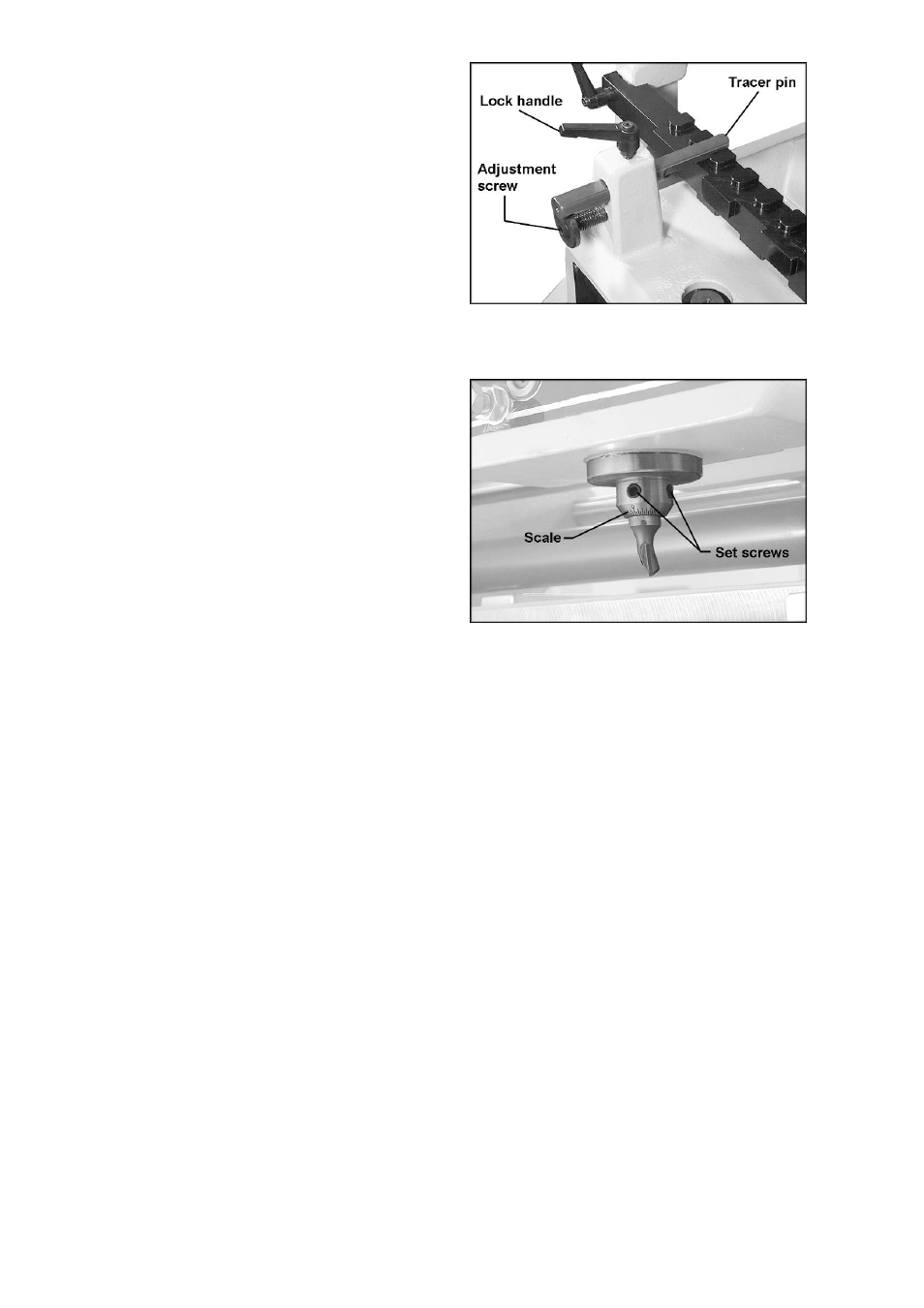

Рис. 22
Рис. 23
