10
Упоры из пластика

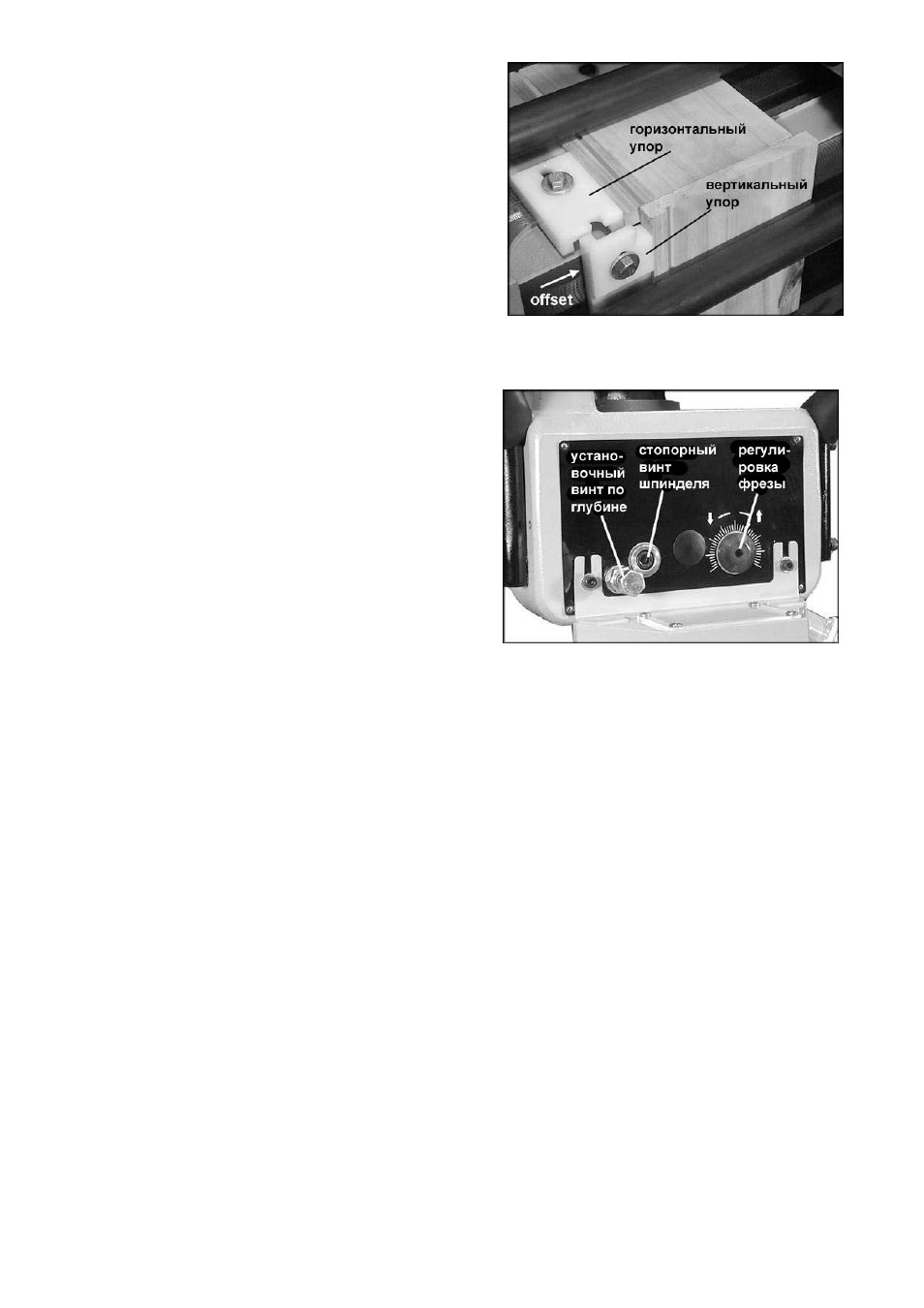

Пластмассовые упоры (показаны на Рис. 20)
фиксируются к направляющим через пазы при
помощи винтов.
Может понадобиться переустановить эти упоры.
Например, если зажимная планка отрегулирова-
на для разной толщины неоднородной заготовки,
или, чтобы упоры не касались прижимной план-
ки.
Чтобы отрегулировать упоры, ослабьте два шес-
тигранных болта (Рис. 20) при помощи 13 мм
ключа, переместите упоры. Снова затяните шес-
тигранные болты.
Высота соединения
Высоту шипа можно менять, насколько глубоко
необходимо. Регулировка на передней панели
бабки. (Рис. 21)
1. Отключите станок от эл. сети.
2. Ослабьте стопорный винт шпинделя (Рис. 21),
повернув его против часовой стрелки 6 мм
ключом.
3. Поверните 5 мм ключом регулировочный винт
высоты шпинделя, по часовой стрелке, чтобы
поднять фрезу (уменьшить глубину захода
фрезы) или против часовой стрелки, чтобы
опустить фрезу (увеличить глубину захода
фрезы).
4. Затяните стопорный винт шпинделя, повернув
его по часовой стрелке.
Глубина отверстия
Регулировка глубины отверстия позволяет
1. Отключите станок от питания.
2. Ослабьте шестигранную гайку регулировоч-
ного болта (Рис. 21)
3. Ослабьте шестигранную гайку установочного
винта по глубине (Рис. 21), повернув гайку
против часовой стрелки ключом 17 мм.
4. Чтобы уменьшить глубину паза, поверните
винт по часовой стрелке. Чтобы увеличить
глубину паза, поверните винт против часовой
стрелки.
5. Затяните шестигранную гайку.
Рис. 20
ъ
Рис. 21
