Коммутация
25
Центр управления PRO6
(с) 2008, ООО «Дилер-Центр»
(с) 2008, Москаленко Ольга, перевод на русский язык
О процедуре коммутации
Под коммутацией принято подразумевать маршрутизацию/перемаршрутизацию входных,
внутренних и выходных сигналов консоли. Но окно Patching позволяет также устанавливать и
настраивать сценические и рэковые FOH устройства входов/выходов.
Первоначально процедуру коммутации необходимо осуществить после установки системы. Она
включает:
• Настройку конфигурации устройства: конфигурация устройств задается через изменение
различных параметров (См. «Конфигурирование устройств» на стр. 25)
• Выбор типа кабеля: настройте PRO6 в соответствии с типом кабелей, используемых для X и
Y сетей (См. «Настройка PRO6 в соответствии с типом кабеля» на стр. 27). Важно: эта
настройка является обязательной, иначе Центр управления PRO6 не будет работать.
• Установку рэковых устройств входов/выходов: установите входящие в систему
устройства (например, DN9696 и AES50) на вкладках входов/выходов секций From и To окна
Patching (См. «установка рэковых устройств входов/выходов» на стр. 27)
• Коммутацию: выполните необходимую маршрутизацию (например, микрофонов на входные
каналы. См. «Выполнение коммутации» на стр. 29).
Конфигурация устройств
Настройку подключенных в систему устройств можно произвести в окне Patching. Такие
параметры,
как
усиление
и
фантомное
напряжение +48В,
настраиваются
либо
включаются/отключаются в окне настроек соответствующих устройств.
Настройки конфигурации могут оставаться независимыми от данных канала, так как они относятся
к физическому устройству. При последовательном подключении устройства к одному или более
каналам устройство контролируется каналами и наоборот.
Конфигурация устройством позволяет также управлять параметрами аудио, ели устройство
напрямую подключено к другому устройству, например FOH к сценическому монитору через
цифровые кабели, а не через DSP. При таком подключении настройки сохраняются в файле шоу
(show file) и могут быть автоматизированы, даже если сигнал не проходит через DSP пульта.
Конфигурирование устройств
При том, что процедура конфигурирования устройств в целом схожа, она все же зависит от типа
устройства. Для подобных устройств процедура выглядит следующим образом:
• Откройте окно настройки конфигурации устройства.
• Выберите один из параметров платы/канала устройства и настройте его.
• Повторите для других параметров платы/канала устройства.
• Повторите для остальных устройств
• Закройте окно настройки конфигурации устройства
>> Чтобы открыть окно настройки конфигурации устройства

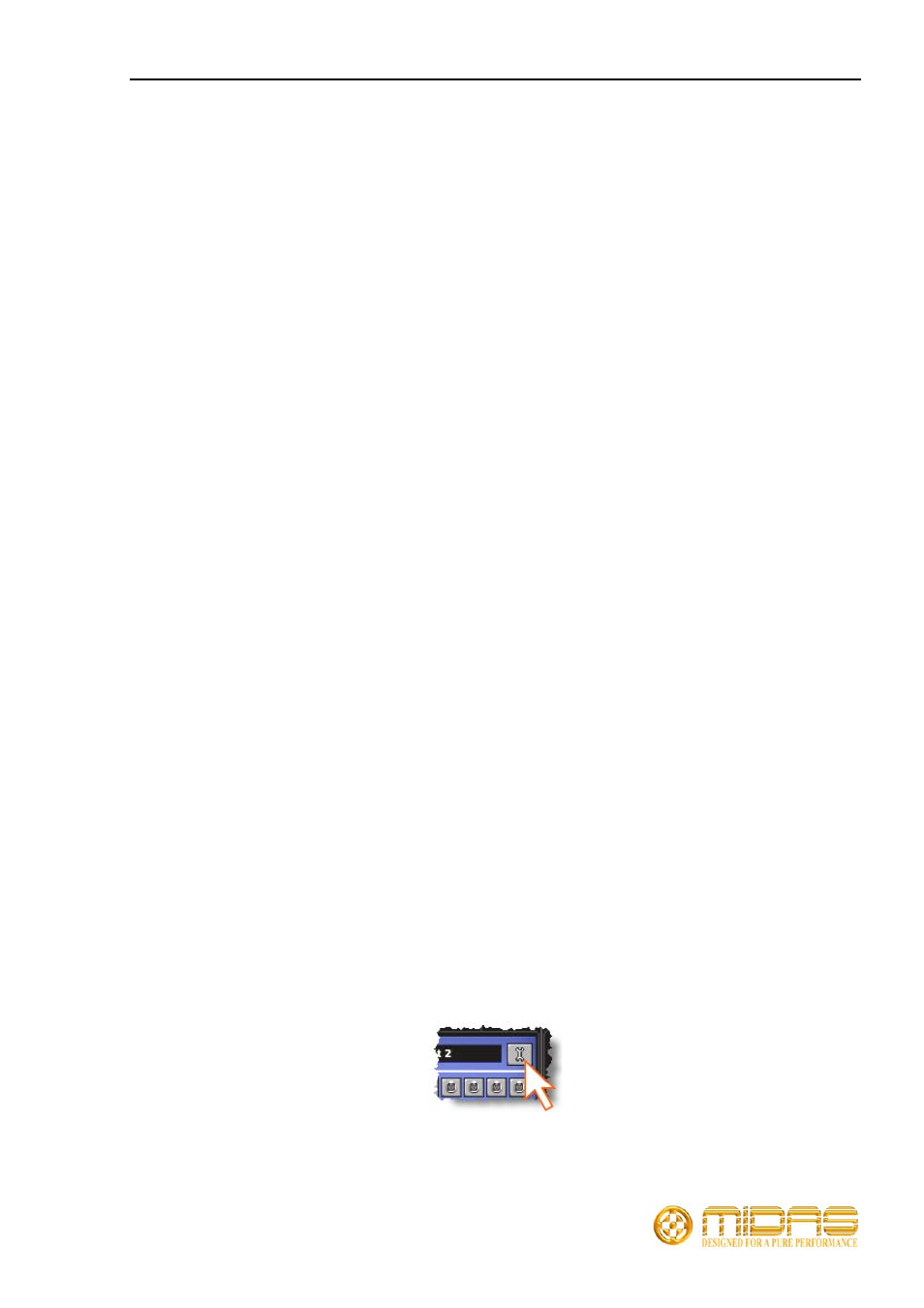

Нажмите кнопку-«ключ» рядом с нужным устройством
