13.3 Установка/изменение числа оборотов шпинделя
13.4 Установка высоты фрезерного рабочего инструмента
Внимание!
Все установочные работы проводятся только при полном отсоединении станка от электрической сети.
Чтобы переставить приводной
ремень, снимите кожух механиз-
ма привода.
Освободите зажимную рукоятку и пере-
ставьте приводной ремень на нужную сту-
пень шкива. Ступенчатый шкив обеспечи-
вает получение трёх различных скоростей
вращения шпинделя:
Верхняя ступень обеспечивает 4000 мин
-1
Средняя ступень обеспечивает 6000 мин
-1
Нижняя ступень обеспечивает 7500 мин
-1
Снова натяните приводной ре-
мень и установите на место ко-
жух механизма привода.
Приводной ремень не должен
быть натянут слишком сильно.
Он должен под давлением боль-
шого пальца допускать прогиб
около 1 см.
Если должна использоваться только
часть рабочей высоты фрезерного
рабочего инструмента (остальная
часть остаётся ниже поверхности
рабочего стола), то перед затяжкой
натяжной гайки со шпинделя следу-
ет снять кольцо, соответствующее
высоте рабочего стола (т. наз.
«Кольцо стола» - прим. перев.).

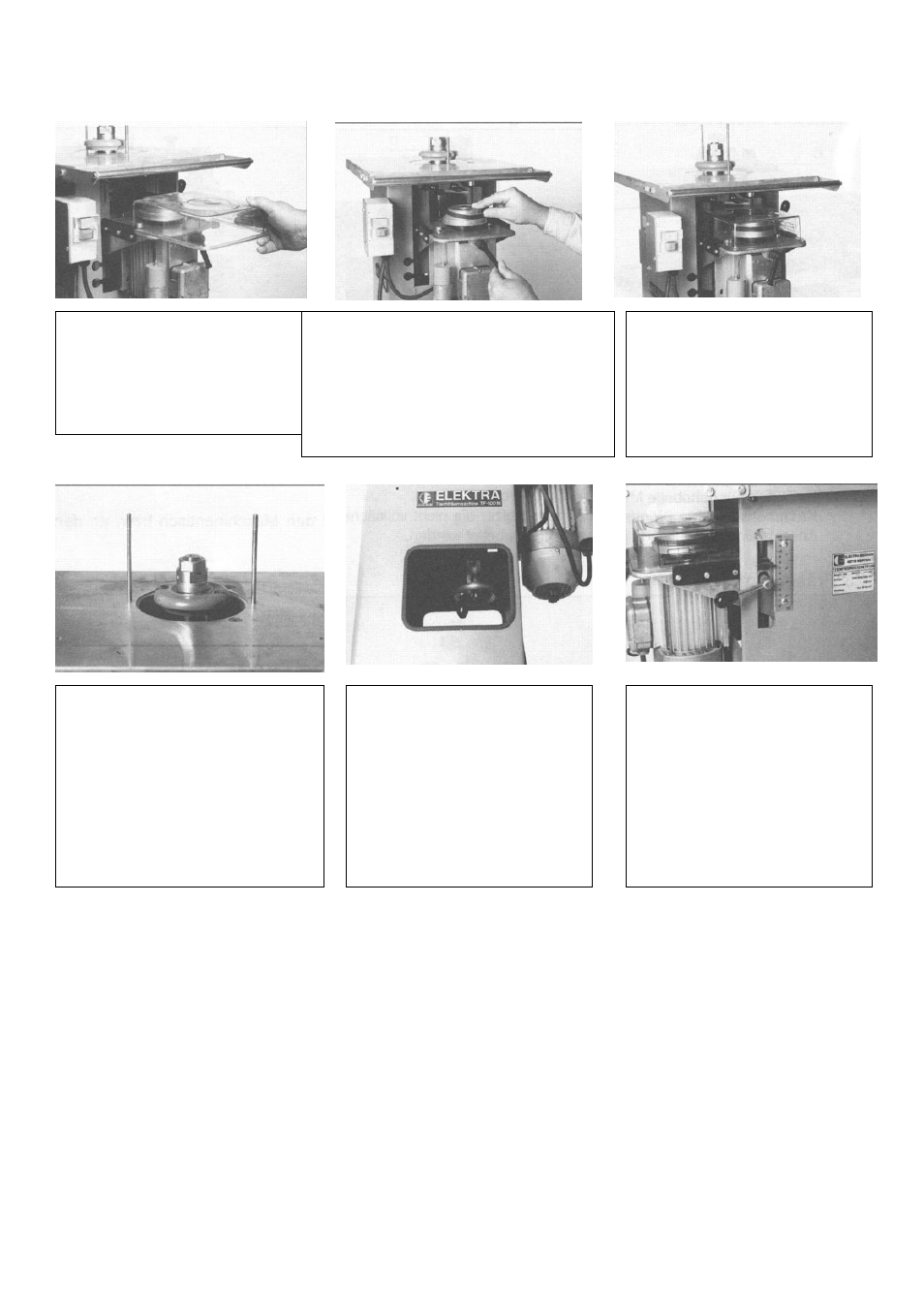

Установка высоты фрезерного
рабочего инструмента осуществ-
ляется вращением маховичка,
расположенного внутри корпуса
станка, как это видно на рисунке.
При вращении вправо высота
фрезерного рабочего инструмен-
та увеличивается
При вращении влево высота
фрезерного рабочего инструмен-
та
уменьшает-
ся.
После установки/изменения вы-
соты шпинделя необходимо с
помощью опускания вниз зажим-
ной рукоятки зафиксировать но-
вое положение шпинделя.
