Инструкция по эксплуатации Metabo TF 100 M
Страница 3
3

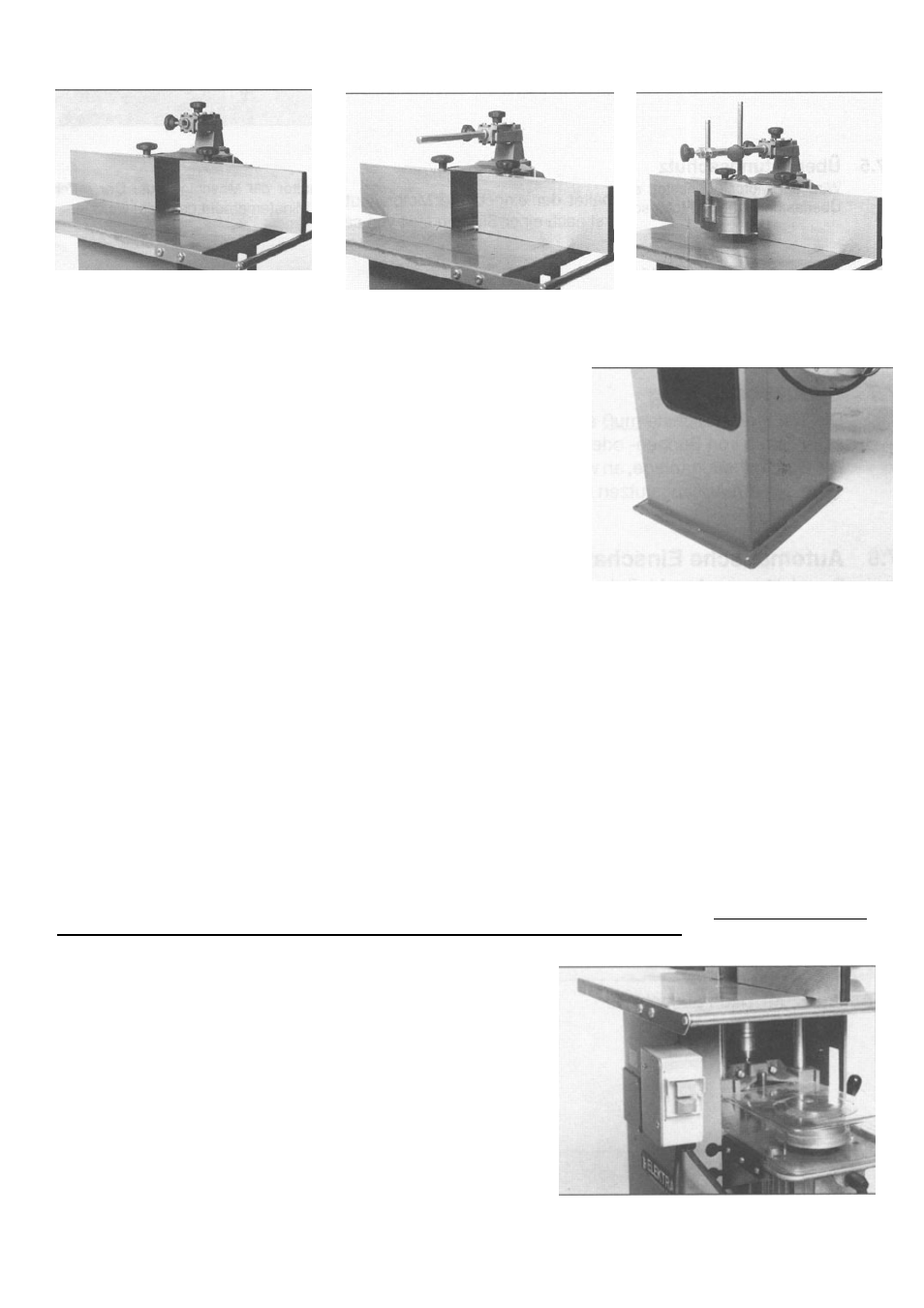

Установите опорную головку на рабочем Параллельную направляющую
Установите на параллельную
столе и закрепите её болтами.
(шестигранную штангу) вставьте
направляющую нажимной
и закрепите, как показано на рисунке.
стержень и нажимную пружину.
6 Установка
Внимание! Для повышения устойчивости настольный фрезерный станок TF
100M должен быть прикреплён к полу. Используйте для этой цели болтовое
соединение, например, разжимной дюбель диаметром 8 мм.
Не прикреплённый к полу анкерным соединением станок может в процессе
работы опрокинуться - опасность опрокидывания.
Ввод в эксплуатацию
7.1 Подсоединение к электрической сети Ас-1
Исполнение станка для однофазного переменного тока
Подсоединение станка к электрической сети выполняется с помощью Schuko-
штекера, удовлетворяющего требованиям VDE 0100. Штекерная розетка, к которой будет подсоединяться станок, должна
быть соответствующим образом заземлена или соединёна с нулевым проводом электрической сети. Подсоединение стан-
ка к электрической сети должно выполняться через устройство защиты по току с разбросом тока срабатывания этого уст-
ройства не более 30 мА. Рабочее напряжение в электрической сети должно быть 230 В/50 Гц
± 5%. Станок должен под-
соединяться к сети через электрический предохранитель на 16 А (инерционный). Сечение подводящих проводов должно
быть не менее 3х2,5 мм
2
.
7.2 Подсоединение к электрической сети Ас-3
Исполнение станка для трёхфазного тока
Подсоединение станка к электрической сети выполняется с помощью СЕЕ-штекера 16 А. Штекерная розетка, к которой
будет подсоединяться станок, должна соединяться с электрической сетью пятижильным кабелем (-L1, -L2, -L3, -N, -PE)
через устройство защиты по току с разбросом тока срабатывания этого устройства не более 30 мА. Напряжение в элек-
трической сети должно быть 3~400 В/50 Гц
± 5%. Сечение подводящих проводов должно быть не менее 5х1,5 мм
2
.
7.3 Направление вращения
Направление вращения шпинделя станка с двигателем однофазного переменного тока (230 В переменного тока) задаётся
на заводе-изго-товителе станка. Направление вращения шпинделя станка с двигателем трёхфазного тока (400 В трёхфаз-
ного тока) определяется путём кратковременного включения станка. При наблюдении сверху шпиндель должен вращаться
налево кругом. Для изменения направления вращения необходимо поменять местами два токоведущих проводника (чёр-
ный и/или коричневый) в розетке, к которой подсоединяется вилка подводящего кабеля станка. Никогда не допускайте
соприкосновения жёлто-зелёного защитного проводника с одним из токоведущих проводников.
Внимание!
Неправильное направление вращения шпинделя может стать причиной
несчастного случая! Поэтому тщательно проверяйте направление враще-
ния. Изменение направления вращения должен выполнять специалист-
электрик!
7.4 Переключатель/защита от перегрузки
Станок включается нажатием на зелёную кнопку и выключается нажати-
ем на красную кнопку.
7.5 Защита от перегрузки
Если двигатель станка будет перегружен, встроенный выключатель за-
щиты двигателя выключит станок. После выключения перегруженного
двигателя выключателем защиты, необходимо дать двигателю остыть
примерно в течение 10 минут, а затем снова включить станок.
