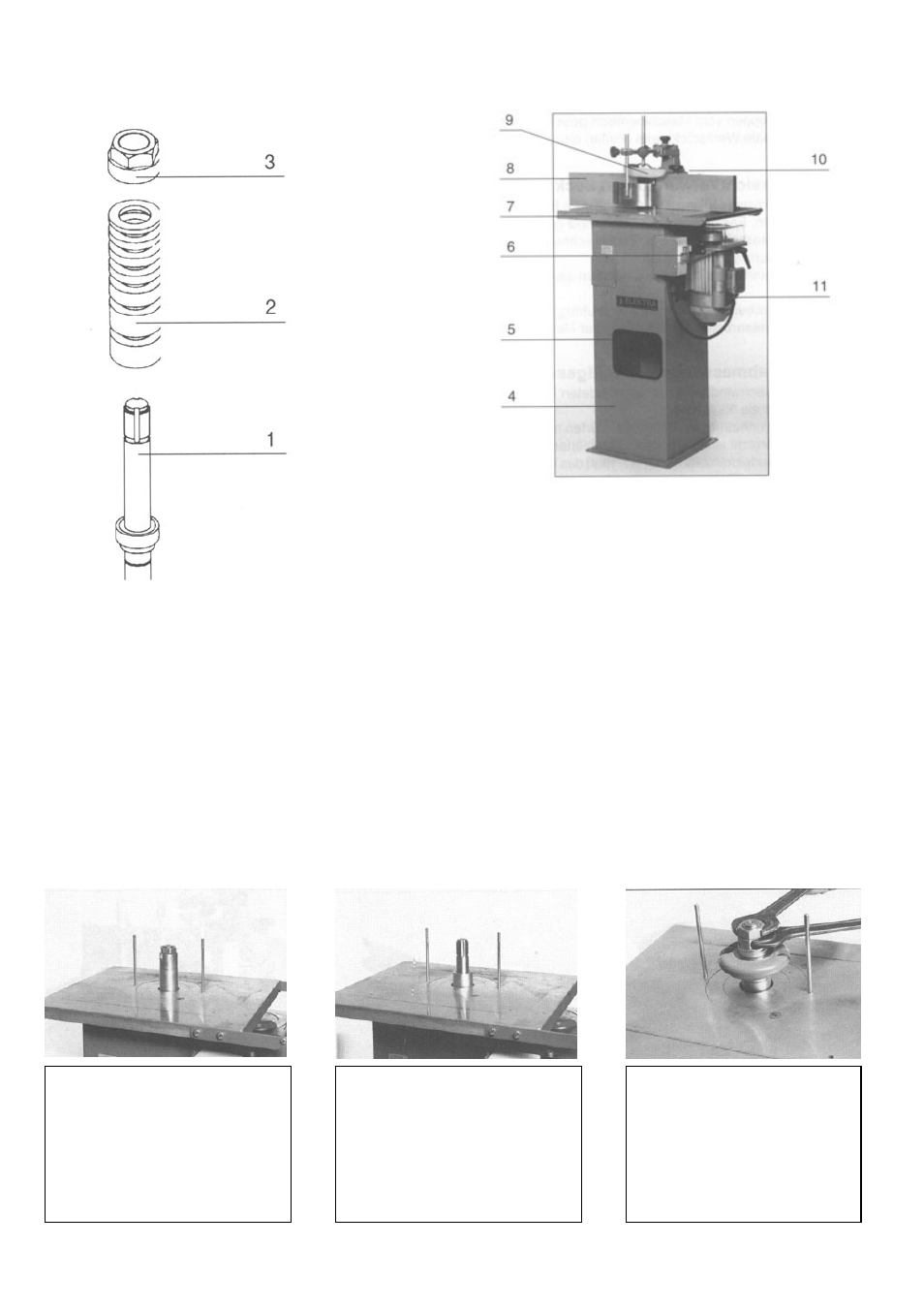

13 Органы управления
13.1 Определение понятий
1 Шпиндель фрезы
2 Кольца оправки крепления фрезы
3 Натяжная гайка
4 Станина станка
5 Маховичок для вертикальной установки
фрезерного рабочего инструмента
6 Переключатель
7 Рабочий стол
8 Линейный упор
9 Прижимное устройство
10 Упор фрезы
11 Зажимное устройство шпинделя
13.2 Закрепление фрезерного рабочего инструмента
Для закрепления или для снятия
фрезерного рабочего инструмен-
та целесообразно снять с рабо-
чего стола упор фрезы.
Фрезерный рабочий инструмент с
помощью колец оправки туго стя-
гивается на шпинделе. Грубое
позиционирование фрезерного
рабочего инструмента по высоте
достигается подбором толщины и
числа колец оправки.
После надевания фрезерного
рабочего инструмента на
шпиндель (с учётом направле-
ния вращения инструмента)
шпиндель до начала резьбовой
части заполняется оставшими-
ся кольцами оправки. После
этого затягивается натяжная
гайка.
