Инструкция по эксплуатации Metabo HDM 1000
Страница 9

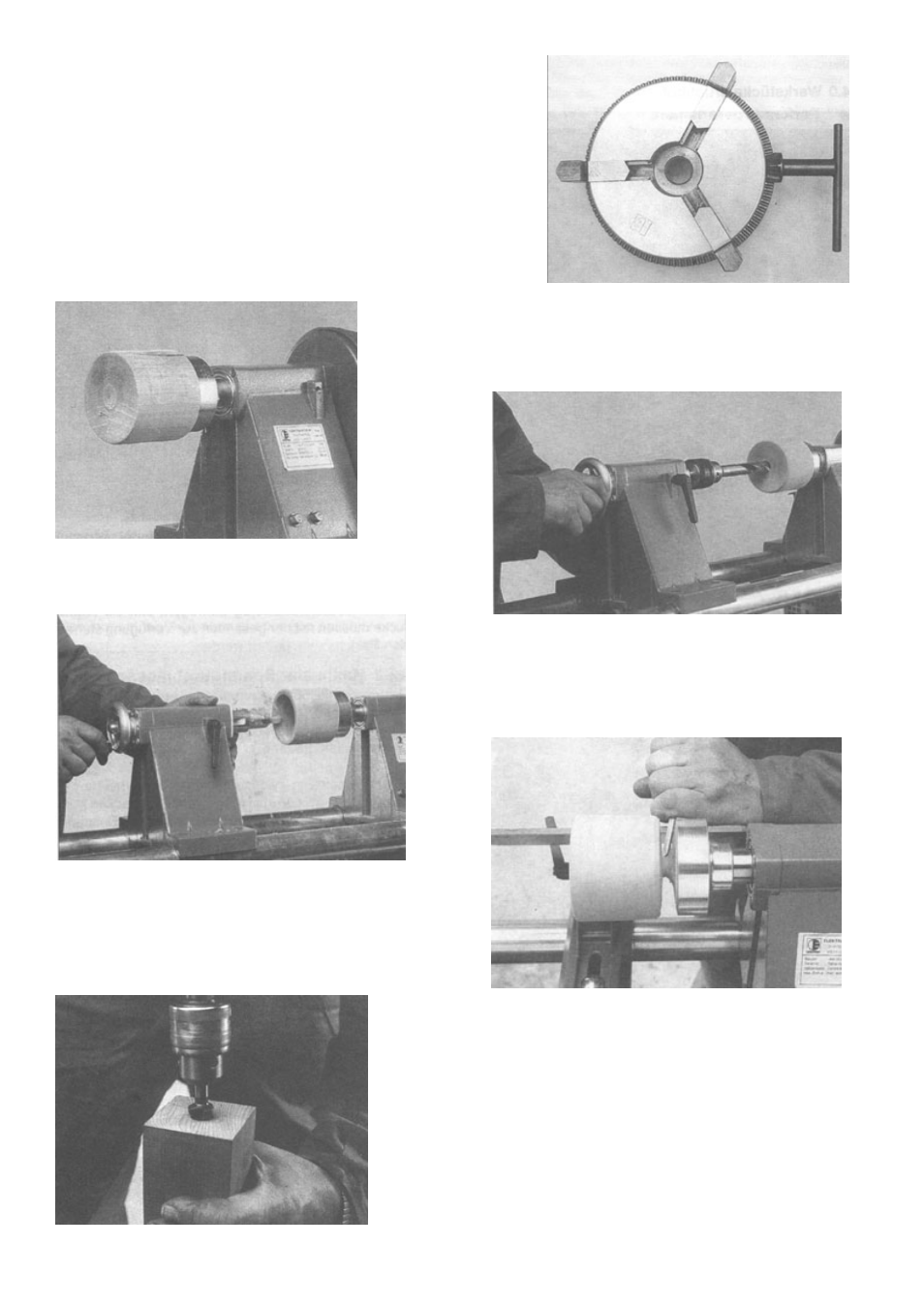

3-х кулачковый патрон:
1 кулачок № 3 в паз № 1
2 кулачок № 2 в паз № 2
3 кулачок № 1 в паз № 3
После замены кулачков патрона проверьте функцию патрона.
Кулачки патрона должны одновременно сойтись в центре. Ни
один кулачок не должен выступать вперед или назад.
13. Точение с внутренним расточным резцом
Для расточки с помощью внутреннего расточного резца заготовка
крепится в шпунтовый патрон или 3-х кулачковый патрон.
С помощью вставленного в пиноль патрона проводится
предварительное сверление заготовки. Диаметр этого
отверстия должен составлять 20 мм.
Внутренний расточный резец вставляется в пиноль, и
рассверливается предварительное отверстие на ½ ширины
лезвия.
Уже обработанная заготовка разделяется с помощью
отрезной стамески. По причинам безопасности канавка
должна иметь по крайней мере тройную толщину
стамески.
14. Просверливание заготовок насквозь
Для сквозного просверливания заготовок нужно сначала нанести
центровку (раздел 9), а потом рассверлить эту центровку с
помощью зенкера (60 градусов).
