Инструкция по эксплуатации Metabo HDM 1000
Страница 5
Люнет
Макс. диаметр точения 125
мм
Мин. диаметр точения
10 мм
Диаметр роликов
58
мм
№ заказа
091
200
5070

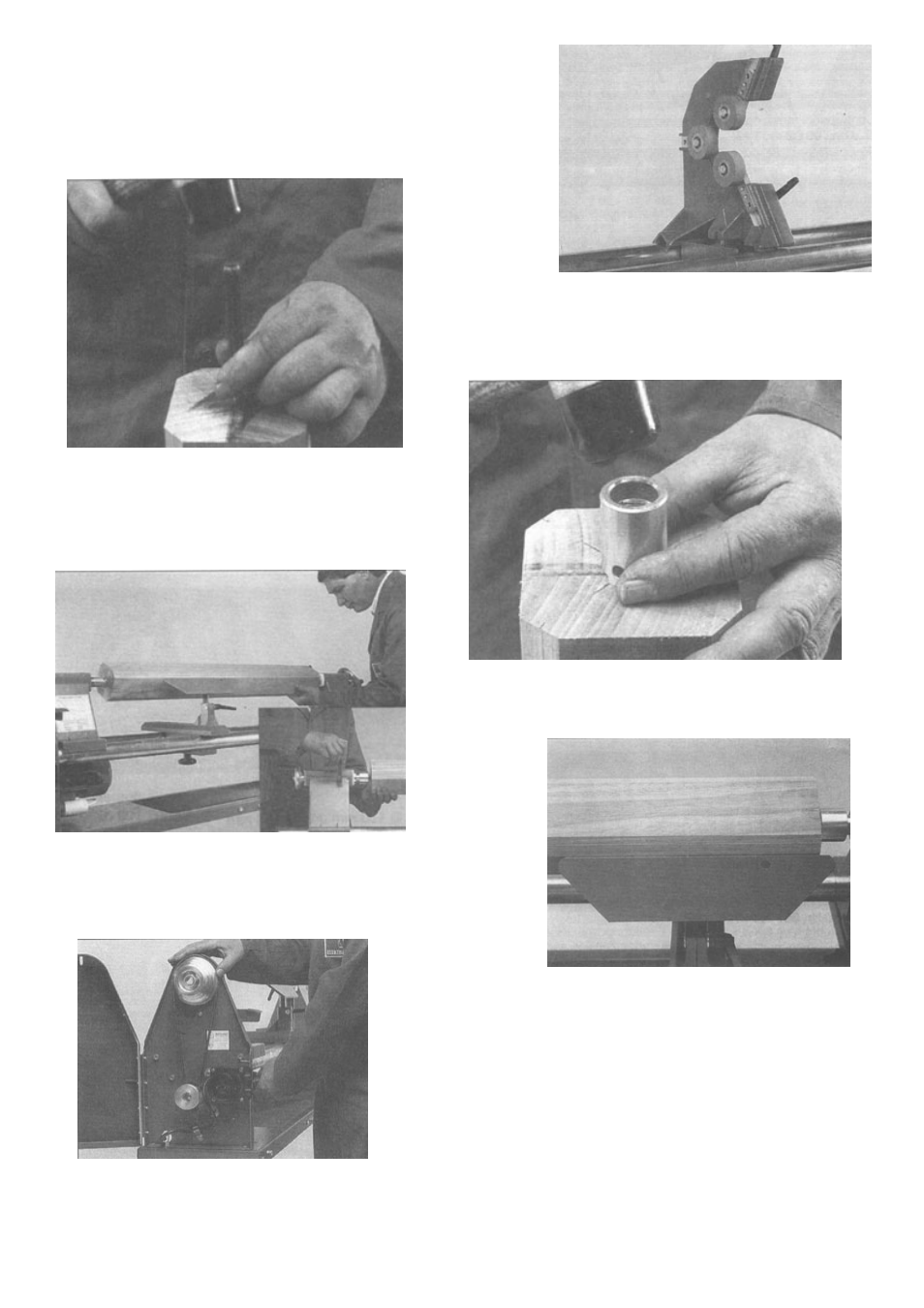

Отметьте на обрабатываемой Вами заготовке с обеих сторон
середину, и с помощью кернера и центрирующего сверла
сделайте центрирующее отверстие диаметром 5 мм.
Заготовки с длиной края более 10 см нужно отстрогать в
форме восьмиугольника.
На противоположной торцовой поверхности заготовки
вбейте снятый торцовый поводок с помощью
резинового или деревянного молотка. После этого
снова прикрутите торцовый поводок на шпиндель.
Подготовленную таким образом заготовку закрепите между
центрами станка. Хорошо зафиксируйте пиноль задней
бабки с помощью зажимного рычага, чтобы она не
ослабилась.
Опорную поверхность установите близко к заготовке
(расстояние 5-10 мм), на середину оси.
Перед началом работы проверните заготовку рукой и проверьте
все крепежные винты на прочность посадки.
Предварительно выберите число оборотов шпинделя с помощью
перекидывания приводного ремня. По причинам безопасности
всегда начинайте с самого низкого числа оборотов. Для
перекидывания ремня грибковая ручка должна быть отпущена, а
мотор приподнят. При натяжении приводного ремня обращайте
внимание на указательный щит в ящике для ремня.
