Только после того как машина была соответствующим образом
настроена, проверенна надежность установки заготовки и
крепежных винтов, можно включить мотор.
• По мере того как заготовка становится тоньше, корректируйте
положение стальной опоры.

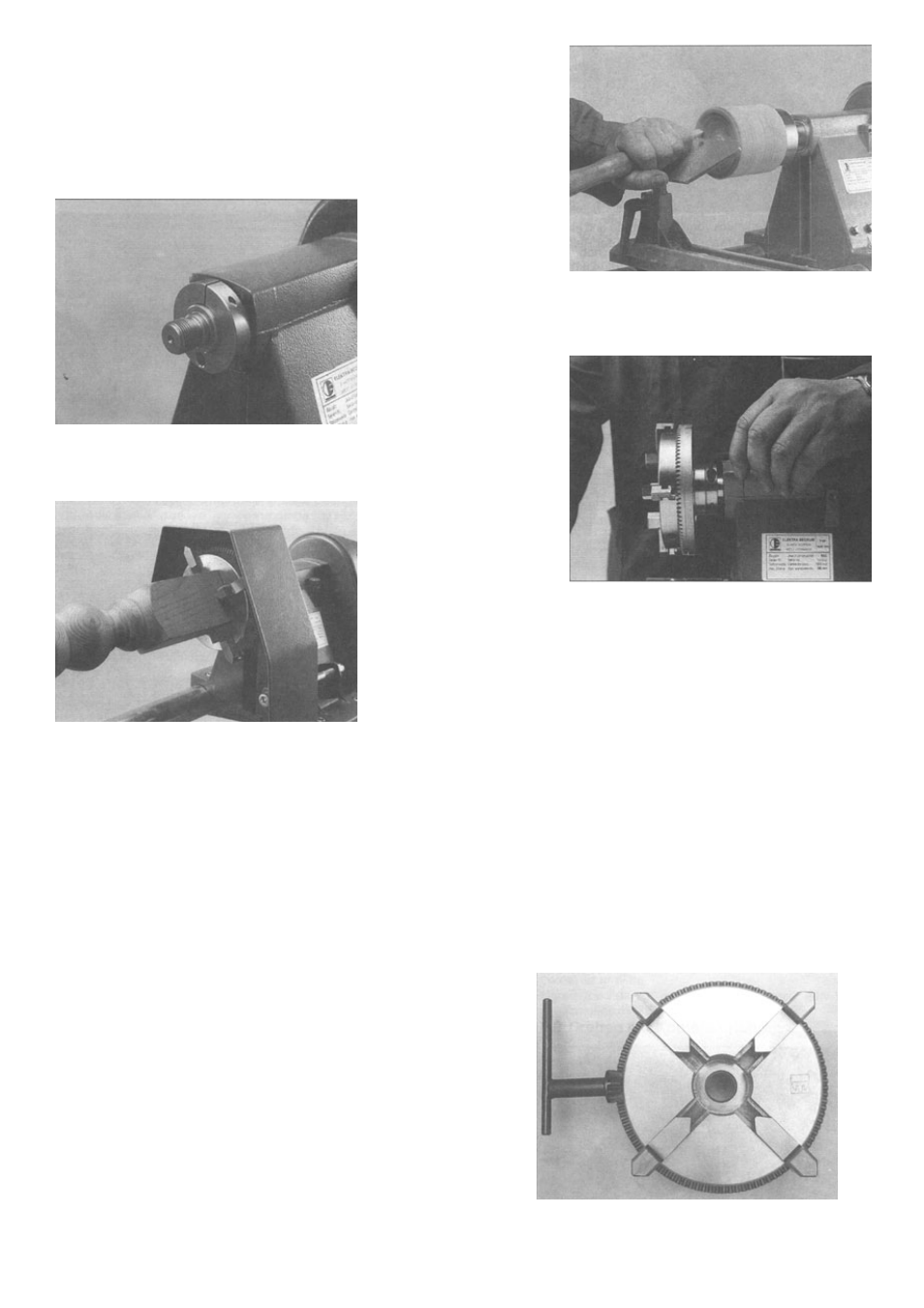

12. Точение с 3-4-х кулачковыми патронами
В качестве альтернативы заготовки можно также фиксировать с
помощью 3-4-х кулачковых патронов.
Для монтажа патрона сначала нужно подвинуть вверх
предохранительное кольцо на шпинделе.
Патрон накручивается на шпиндель. Штифт патрона нужно ввести в
отверстие предохранительного кольца, и затянуть зажимной винт.
12.1 Зажим
Закрепляемые в 3-4-х кулачковый патрон заготовки должны быть
захвачены полностью (т. е. на всю находящуюся в распоряжении
ширину кулачка патрона).
12.2 Максимальный диаметр зажима
Максимальный диаметр зажима составляет в 3-х кулачковом
патроне 67 мм. С применяемыми кулачками патрона (раздел 12.3)
максимальный диаметр зажима составляет 125 мм.
Максимальное поперечное сечение в 4-х кулачковом патроне составляет 67*67 мм.
С применяемыми кулачками патрона (раздел 12.3) максимальное поперечное сечение зажима составляет
125*125 мм.
Внимание!
Максимальный диаметр (или поперечное сечение) зажима не должны превышаться. При превышении
диаметра зажима кулачки патрона не будут в достаточной степени удерживаться плоской спиралью, и за счет
центробежной силы вылетят из корпуса.
12.3 Замена кулачков патрона
Для расширения области зажима кулачки патрона можно повернуть. Перевернутые кулачки снова установите
в следующем порядке:
4-х кулачковый патрон:
1. кулачок № 4 в паз № 1
2. кулачок № 3 в паз № 2
3. кулачок № 2 в паз № 3
4. кулачок № 1 в паз № 4
