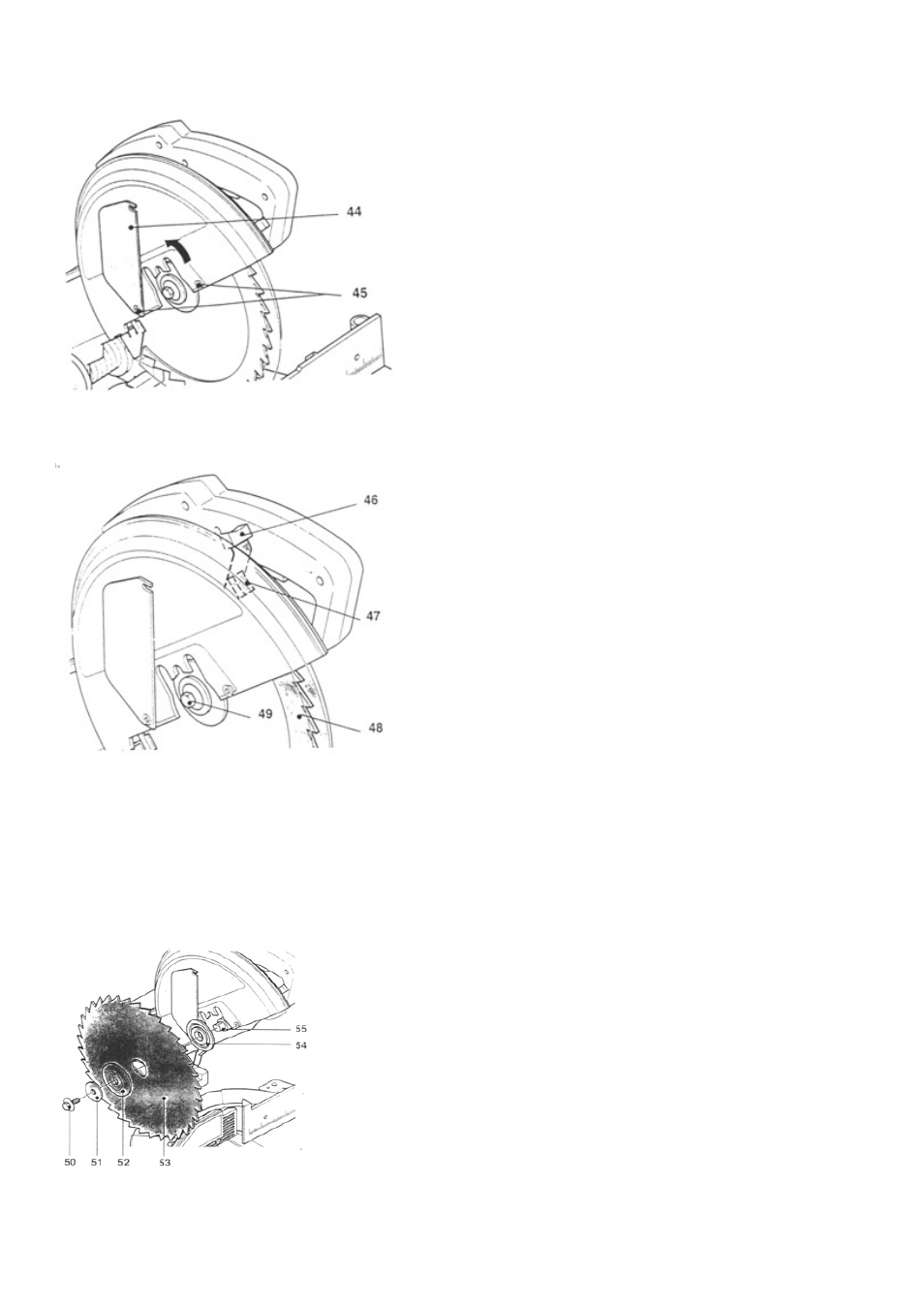

2. Чтобы зафиксировать пильный диск, нажмите на
фиксирующую кнопку (47) и поворачивайте при
этом пильное полотно другой рукой, пока пиль-
ное полотно не заблокируется.
3. Ослабьте натяжной болт (49) вала пильного дис-
ка (левая резьба)
4. Нажмите на стопор опускания пилы (46) и полно-
стью опустите передвижной защитный кожух
пильного полотна (49).
5. Снимите с вала пильного диска:
- натяжной болт (50)
-
подкладную шайбу (51)
-
внешний фланец (52)
-
пильный диск (53)
-
внутренний фланец (54)
6. Почистите поверхности:
-
Вал пильного полотна (55)
-
Внешний фланец
-
Внутренний фланец
...Опасно!
Не используйте никакие чистящие средства (напри-
мер, средства для удаления твёрдых смолистых от-
ложений), поскольку подобные средства могут ока-
заться агрессивными для элементов конструкции
машины, выполненных из лёгких сплавов, что, в
свою очередь, может ухудшить прочность машины.
7. Наложите внутренний фланец
Учитывайте направление вращения (скошенная сто-
рона должна указывать к мотору)
8. Наложение нового пильного диска
учитывайте направление вращения: если смотреть с
левой (открытой) стороны, стрелка на пильном по-
лотне должна совпадать с часовой стрелкой
...Опасно!
Используйте только соответствующие дисковые пи-
лы (см. также раздел «Технические характеристики»)
- при использовании несоответствующих или повре-
ждённых дисковых пил возможно разрушение диска
пилы и взрывоподобный разлёт фрагментов, кото-
рые могут причинить тяжёлые травмы или вызвать
серьёзные повреждения.
Никогда не должны использоваться:
- Пильные диски из высоколегированной быстроре-
жущей стали (HSS),
- Пильные диски с видимыми повреждениями,
- Отрезные диски
...Опасно!
- Устанавливайте пильный диск только с использо-
ванием оригинальных деталей.
-
Не используйте какие-либо свободные промежу-
точные кольца, поскольку иначе крепление пиль-
ного диска может ослабиться.
- -
Дисковые пилы необходимо устанавливать та-
ким образом, чтобы при вращении не было ника-
кого дисбаланса и биений, и при работе крепле-
ние дисковой пилы не могло ослабнуть.
9. Откиньте назад передвижной кожух пильного по-
лотна.
10. Вставьте наружный фланец. Обращайте внима-
ние на направление вращения! Скошенная сторона
должна быть направлена наружу!
11. Наденьте подкладную шайбу.
12. Наденьте зажимной болт (левая резьба!) и закру-
тите его. Чтобы зафиксировать пильное полотно,
нажмите на фиксирующую кнопку и другой рукой по-
ворачивайте пильное полотно, пока фиксирующий
рычаг не войдет в фиксирующее отверстие.
...Опасно!
- Не удлиняйте рукоятки рабочего инструмента при
установке дисковой пилы.
- Затяжку натяжного болта производите без рывков и
ударов по рукоятке гаечного ключа.
13. После затяжки натяжного болта удалите фикси-
рующий штифт и проверьте рукой, свободно ли вра-
щается пильное полотно.
