Инструкция по эксплуатации Metabo KS 304
Страница 4

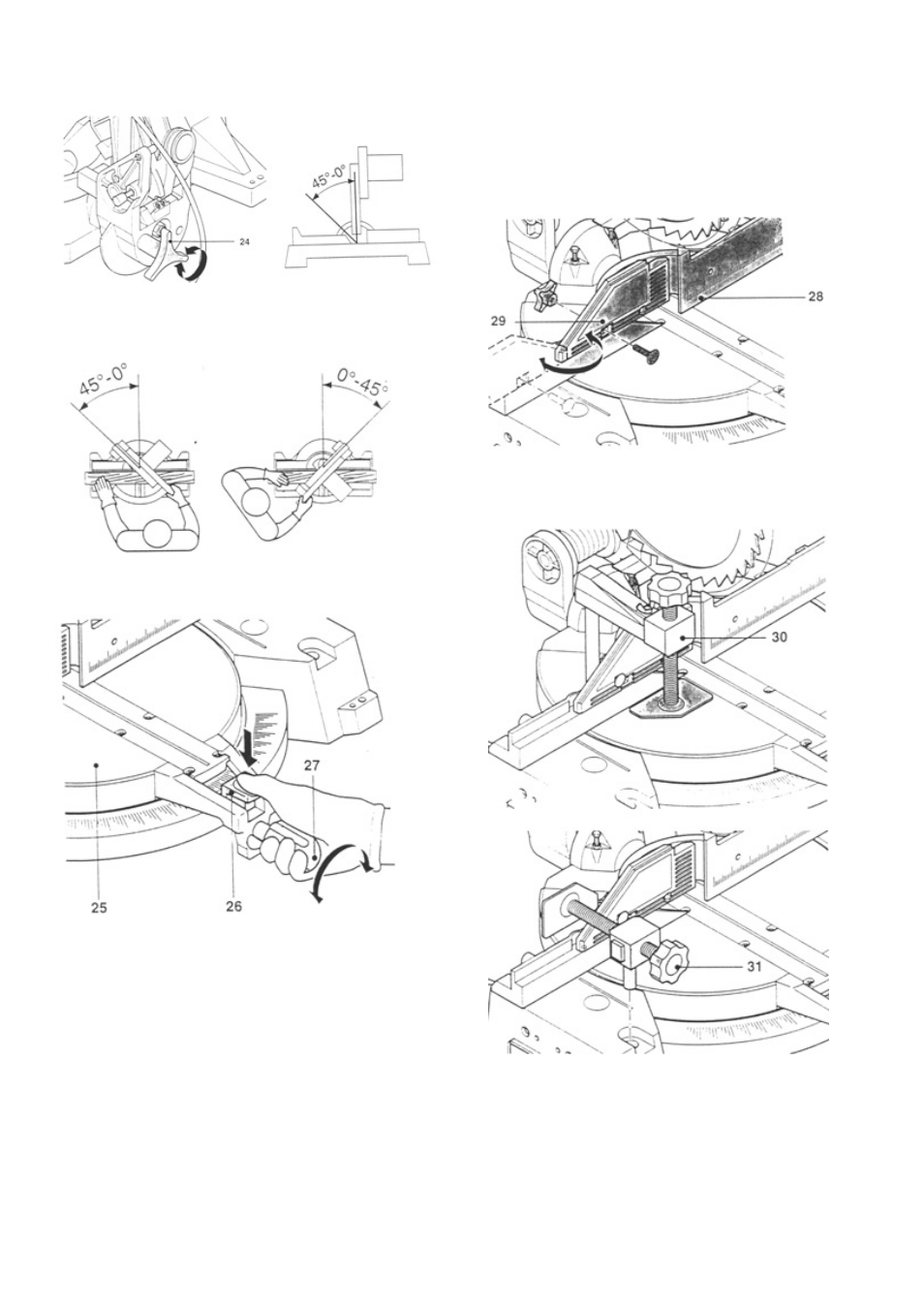

Поворотная тарелка
Для косых пропилов перемещается режущий угол. В
каждую сторону возможен угол больше чем 45 гра-
дусов
Чтобы переместить поворотную тарелку (25):
1. Поверните рукоятку (27) в левую сторону;
2. Защелку (26) нажмите вниз.
3. Установите желаемый угол
4. Отпустите защелку (26) и плотно закрутите ру-
коятку (27)
Упор для заготовок
Упор для заготовок (28), (29) и зажимное приспособ-
ление для заготовок (30) препятствуют движению
заготовки во время пиления.
Опасность ранения!
Упор для заготовок (28) должен быть всегда уста-
новлен во время работы пилой.
Иначе заготовка может быть захвачена пильным
диском и отброшена.
Внимание!
Наклоняемый дополнительный упор (29) нужно
привести в соответствие с режущим углом пилы.
При косых распилах наклоняемый дополнительный
упор должен быть наклонен влево (скошенная сто-
рона к пильному диску). Иначе наклоняемый допол-
нительный упор будет захвачен пильным полотном.
Зажимное устройство для заготовок
Струбцину зажимного устройства для заготовок (30)
можно в зависимости от исходных условий устано-
вить сверху или спереди.
Внимание!
Зажимное устройство для заготовок (31) нужно ус-
танавливать так, чтобы заготовка не находилась
под напряжением (иначе при пилении заготовка
может отскочить, или может заклинить пильное по-
лотно.)
