14. Опустите крышку в позицию перед валом пильно-
го полотна, и снова затяните оба винта.
15. Проверьте функционирование пилы. Для этого
нажатием опустите стопор опускания пилы, и откинь-
те пилу вниз до упора:
- Подвижный щиток дисковой пилы должен при дви-
жении вниз полностью открыть пильный диск и при
этом не касаться других деталей конструкции пилы.
-
При установке пилы в исходное верхнее положе-
ние подвижный щиток должен автоматически за-
крыть пильный диск.
-

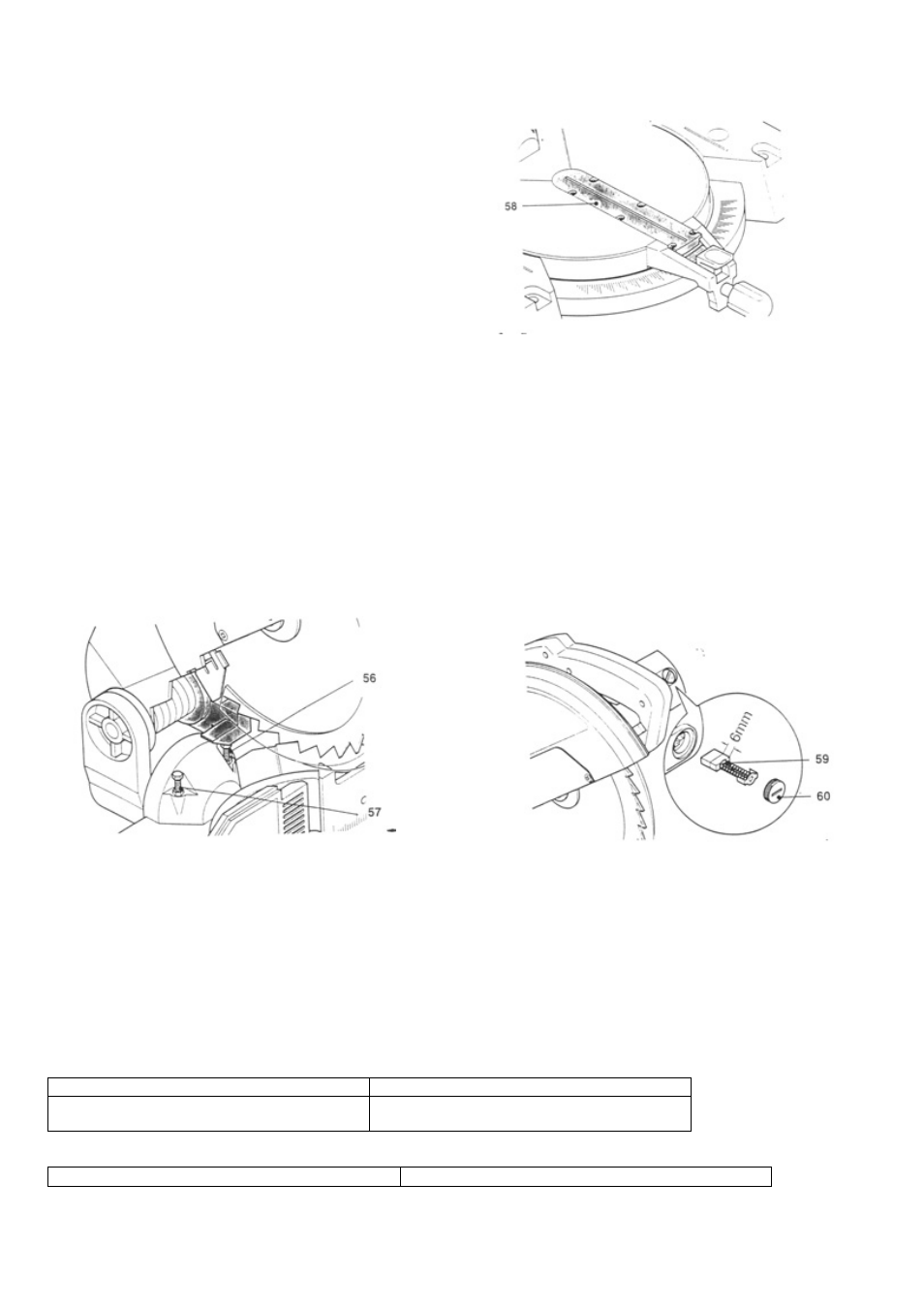

Юстировка упора наклонного положения пилы
Для того чтобы размах отклонений пилы от вертика-
ли составлял точно 90 градусов (или пила в своих
крайних значениях отклонялась точно на 45), необ-
ходимо отъюстировать положение упора наклонного
положения пилы:
1. Откиньте пилу вниз и зафиксируйте с помощью
фиксирующего штифта.
2.Отпустите грибковый винт упора для наклона на
задней стороне пилы.
3.Установите пильное полотно точно на 90 градусов
к поворотной тарелке.
4. При необходимости ослабьте контрящую гайку
упорного винта (56), установленного на 90 граду-
сов, и переместите упорный винт таким образом,
чтобы пила ударялась об упорный винт точно в
положении 90 градусов.
5. Пункты 3 и 4 повторите с упорным винтом, уста-
новленным на 45 градусов (57).
Замена вкладных профилей стола
Вкладной профиль стола (58) нужно менять, если
повреждена щель для входа пильного полотна.
1.Выкрутите винты вкладного профиля стола.
2. Извлеките поврежденный вкладной профиль
стола (вставьте в щель отвертку и подденьте
профиль)
3. Вставьте новый вкладной профиль стола, и
плотно закрутите.
Проверка и замена угольных щеток
Изношенные щетки можно узнать по:
• рывкообразной работе мотора
• помехам в работе радио, телевидения во время
работы мотора.
• Остановкам мотора.
Для проверки и замены угольных щеток:
1. выньте штекер из розетки
2. открутите запирающую пробку (60) угольных ще-
ток (59) на корпусе мотора с помощью подходя-
щей отвертки. На рисунке показана замена пе-
редней угольной щетки. Задняя угольная щетка
находится на противоположной сторо-
не.
3. Выньте и проверьте угольные щетки. Длина
шлифовального угля должна быть не меньше 6
мм.
4. Вставьте в отверстие новые угольные щетки.
Обе боковые накладки маленькой металличе-
ской пластины должны попадать в боковые пазы
отверстия.
5. Снова прикрутите запирающую пробку.
6. Проверьте функцию пилы.
Таблица технического обслуживания
Каждый раз перед включением
Мешок для стружки
Очистить от стружки, если он полный
Отсасывающая втулка (если работают без
использования пылесоса) Проверить, не забита ли она стружкой
1 раз в месяц при ежедневном применении
Направляющие элементы для перемещения
• удалите опилки с помощью пылесоса или
