счет центробежной силы, что может привести к возникновению
травм в результате осколочного распадения диска.
Нельзя использовать:
-
Пильные диски из высоколегированной стали (HSS)
-
Неисправные диски
-
Отрезные диски
Опасно!
-
производите монтировку диска только оригинальными
инструментами
-
не используйте неплотные переходные кольца. Иначе
диск может ослабиться.
-
диски должны быть установлены таким образом, чтобы
они вращались сбалансированно и без удара; и не могли
ослабить свое натяжение во время работы.
8.
надеть внешний фланец (50) – обе боковые поверхности
должны попасть в срезы поверхности диска. Выпуклая сторона
внешнего фланца указывает влево.
9.
вкрутить зажимной винт (49) (левая резьба) и затянуть
шестигранным ключом. (очень крепко) Чтобы закрепить диск
воспользуйтесь фиксатором диска (48)
Опасно!
-
не удлинять инструменты для закрепления пильного
диска.
-
не ударять по монтажному ключу при затягивании
зажимного винта.
10.
Проверьте правильность установки диска! Для этого опустите
голову пилы вниз:
-
при движении вниз защитный кожух должен освобождать
пильный диск, не касаясь при этом других деталей пилы
-
При поднятии головы пилы вверх (исходное положение)
защитный кожух должен автоматически накрыть диск
-
В поднятом положении головы пилы защелка безопасности
должна удерживать защитный кожух от неосторожного
открытия
-
Проверьте арретирацию диска – диск должен свободно
вращаться
9.2 Замена вкладыша стола
Опасно!
При поврежденном вкладыше стола существует опасность
застревания маленьких предметов между столом и диском, что
не даст диску нормально вращаться. Незамедлительно
замените поврежденные вкладыши стола!

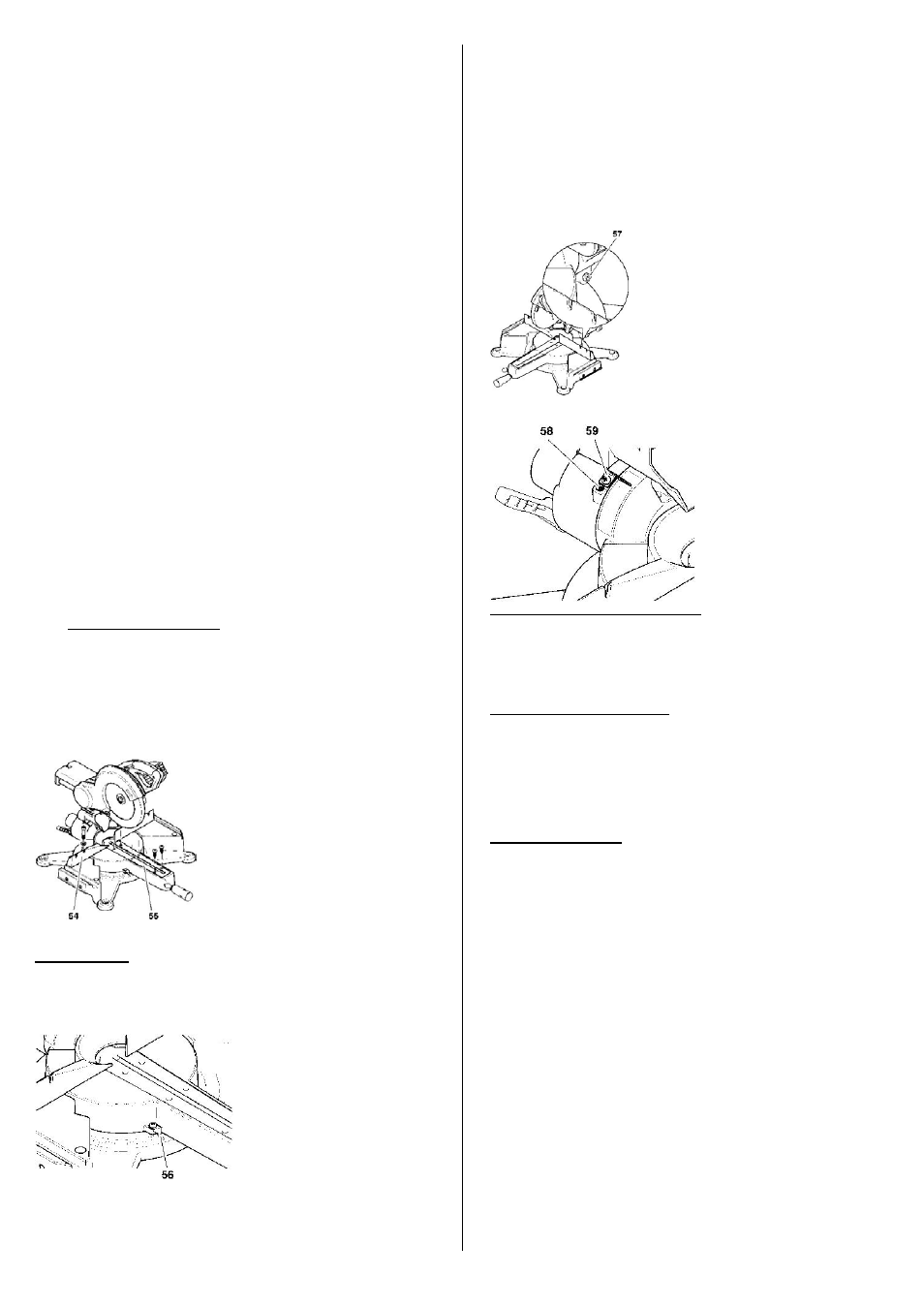

1.
Ослабьте винты упора заготовки (54)
2.
Открутить винты вкладыша стола (55) и вынуть вкладыш с
помощью отвертки
3.
Установить новый вкладыш и прикрутить его
4.
Отрегулировать упор заготовки (54) и снова закрутить винты
9.3 Юстировка
Юстировка стрелки для угловых распилов
1.
Открутить винт стрелки, и перемещать стрелку (56), пока
показываемый
угол
не
совпадет
с
установленной
фиксируемой позицией на поворотном столе.
2.
Снова закрутите винт стрелки.
Внимание!
Поворотный стол фиксируется на угловых отметках: 0, 15, 22.5, 30,
45 градусов..
Юстировка наклона пильного диска
1.
Откиньте голову пилы вниз и вдавите транспортный фиксатор
2.
Отпустите зажимной рычаг откидного рукава.
3.
Установить откидной рукав таким образом, чтобы диск
находился точно под прямым углом к поворотному столу. Для
этого упорный винт (57):
-повернуть вправо
голова пилы при этом наклонится влево
-повернуть влево
голова пилы при этом наклонится вправо
4.
Снова затяните зажимной рычаг.
5.
После ослабления винта перемещайтие стрелку (59) пока, не
будет достигнута позиция 0 градусов.
6.
Снова затяните винт стрелки.
7.
Шаги 2 и 4 для положения 45 градусов проведите с помощью
упорного винта (58).
9.4 Уход за станком после работы
Удалить опилки и пыль с помощью щетки или пылесоса:
-
Перемещеаемые части станка
-
элементы управления станка
- вентиляционное отверстие двигателя
-
поверхность под вкладышем стола
9.5 Правила хранения станка
Опасно!
-
Не подпускайте к станку посторонних людей
-
Убедитесь, что станок не опасен для жизни людей после его
использования
Внимание!
- Не оставляйте станок на улице и в сыром помещении
- Условия хранения описаны и в разделе «Технические данные»
9.6 Технический уход
Перед каждым начало работы на станке:
-
Удалить аккуратно все опилки щеткой или пылесосом.
-
Проверить исправность сетевого кабеля и штекера. При
необходимости пригласить специалиста.
-
Проверить все подвижные детали на их свободное движение в
необходимом диапазоне.
Регулярно, в зависимости от условий:
-
проверить все винты и болты, при необходимости закрепить их
-
проверить функию возвращения головы пилы в исходное
положение (голова пилы за счет пружинной силы должна
самостоятельно возвращаться в свое верхнее исходное
положение).
10. Советы по эксплуатации
-
используйте опоры справа и слева для удобства распила
длинных заготовок
-
для распила под наклоном держите заготовку справа от
пильного диска.
-
для распила заготовок небольших размеров возьмите
дополнительный упор. Дополнительным упором может
служить доска, которую следует прикрутить четырьмя болтами
к упору станка
-
для распила заготовки с выпуклой поверхностью, закрепите к
упору заготовку выпуклой стороной
