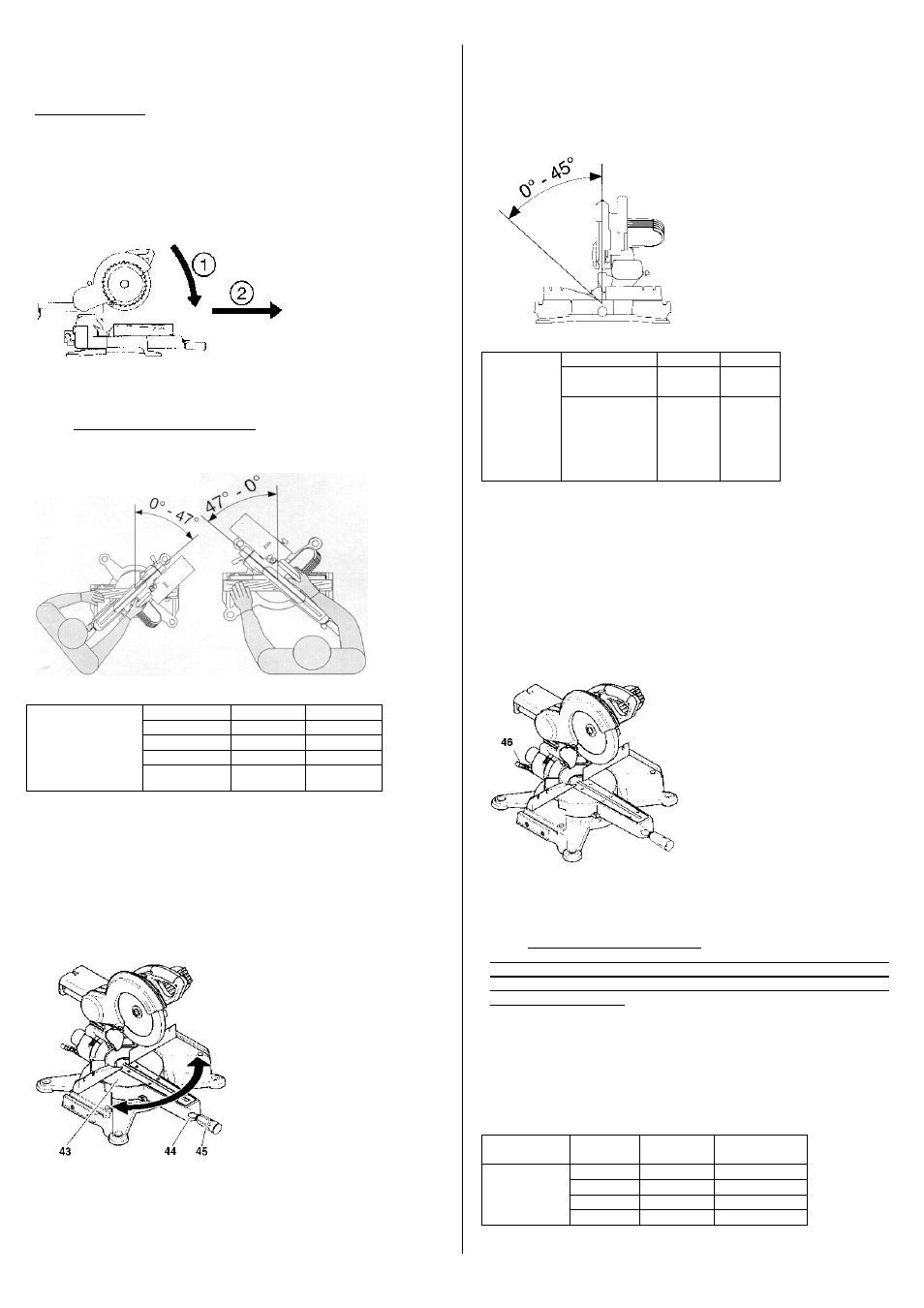

Metabo KGS 255 - Инструкция (Страница 5)

- Тяговое устройство находится сзади
- Ослабить фиксирующий винт тягового устройства (если этого
требует ширина заготовки)
Распил заготовки
1.
Заготовку прижать к упору
2. Нажмите на предохранительную защелку, нажмите на в(вы)-
ключатель, и удерживайте его нажатым.
3. Держась за рукоятку, медленно наклоните головку пилы вниз.
Внимание!
При распиле прижимайте головку пилы к заготовке настолько,
чтобы число оборотов двигателя не сильно уменьшилось, иначе
мотор будет перегружен и может повредиться.
4.
Если заготовка широкая, притягивайте голову пилы на себя
5. Распилите заготовку насквозь за один проход
6. Отпустите выключатель, привести голову пилы в исходное,
верхнее положение.
8.2
Рез под углом (зарезка на ус)
Распил заготовки под углом (зарезка на ус) происходит под углом к
заднему канту
Максимальный диаметр заготовки (обозначения в мм).
Ширина Высота
15 246 60
22,5 235 60
30 220 60
Установка
поворотного
стола
45 177 60
Установка исходного положения:
-
голову пилу наклонить вверх
- установить ограничитель глубины реза на максимальную
глубину
- наклон откидного рукава на нулевой отметке, рычаг фиксации
установки наклона зафиксирован
- тяговое устройство находится в задней позиции
- фиксирующий винт тягового устройства ослаблен
Распил заготовки
1.
открутите фиксирующий винт (45) поворотного стола (43) и
ослабьте запорную защелку (44).
2. установить нужный угол наклона
Внимание!
Поворотный стол фиксируется на отметках: 0, 15, 22.5, 30, 45
градусов
3.
затянуть фиксирующий винт поворотного стола.
4. распил заготовки произвести как описано в распиле под
прямым углом
8.3
наклонные распилы
Внимание!
При наклонном распиле заготовка распиливается под углом к
перпендикуляру
Максимальный диаметр заготовки (данные в мм):
Ширина Высота
22,5 градусов 255 53
Наклон
откидного
рукава
45 градусов 255 30
Установка исходного положения:
-
голову пилы откинуть вверх
- установить ограничитель глубины реза на максимальную
глубину
- поворотный стол установить на 0 градусов, фиксирующий винт
поворотного стола затянут
- тяговое устройство отвести назад
- фиксирующий винт тягового устройства ослабить
Распил заготовки
1.
рычаг фиксации (46) установки наклона отпустить на обратной
стороне пилы
2. установить нужный угол наклона откидной стойки
3. Закрепить рычаг фиксации установки наклона
4. распил заготовки произвести как описано в резе под прямым
углом
8.4
Распил под двойным углом
Распил под двойным углом – это комбинация из распила под
углом и наклонного распила. Это значит, что заготовка
распиливается под углом к заднему краю и под углом к
верхнему краю пилы.
Внимание!
Особенность этого вида распила в том, что диск пилы легко
доступен, что при неосторожном поведении может привести к
травмам. Будьте предельно осторожны и держитесь на
расстоянии от диска!
Максимальный диаметр заготовки в мм
Ширина при наклоне откидного рукава
22,5 гр. 45 гр.
15 гр 246 246
22,5 гр 235 235
30 гр 220 220
положение
поворотного
стола 45 гр 177 177
