Высота при наклоне откидного рукава
22,5 гр. 45 гр.
15 гр 53 30
22,5 гр 53 30
30 гр 53 30
положение
поворотного
стола 45 гр 53 30
Установка исходного положения:
-
голову пилы установить в вертикальное положение
- установить ограничитель глубины реза на максимальную
отметку
- закрепить поворотный стол в желаемом положении
- установить откидной рукав под нужным углом к поверхности
заготовки и зафиксировать
- ослабить фиксирующий винт тягового устройства
- отвести тяговое устройство назад
Распил заготовки:
-
распил заготовки произвести как описано в «распиле под
прямым углом»
8.5

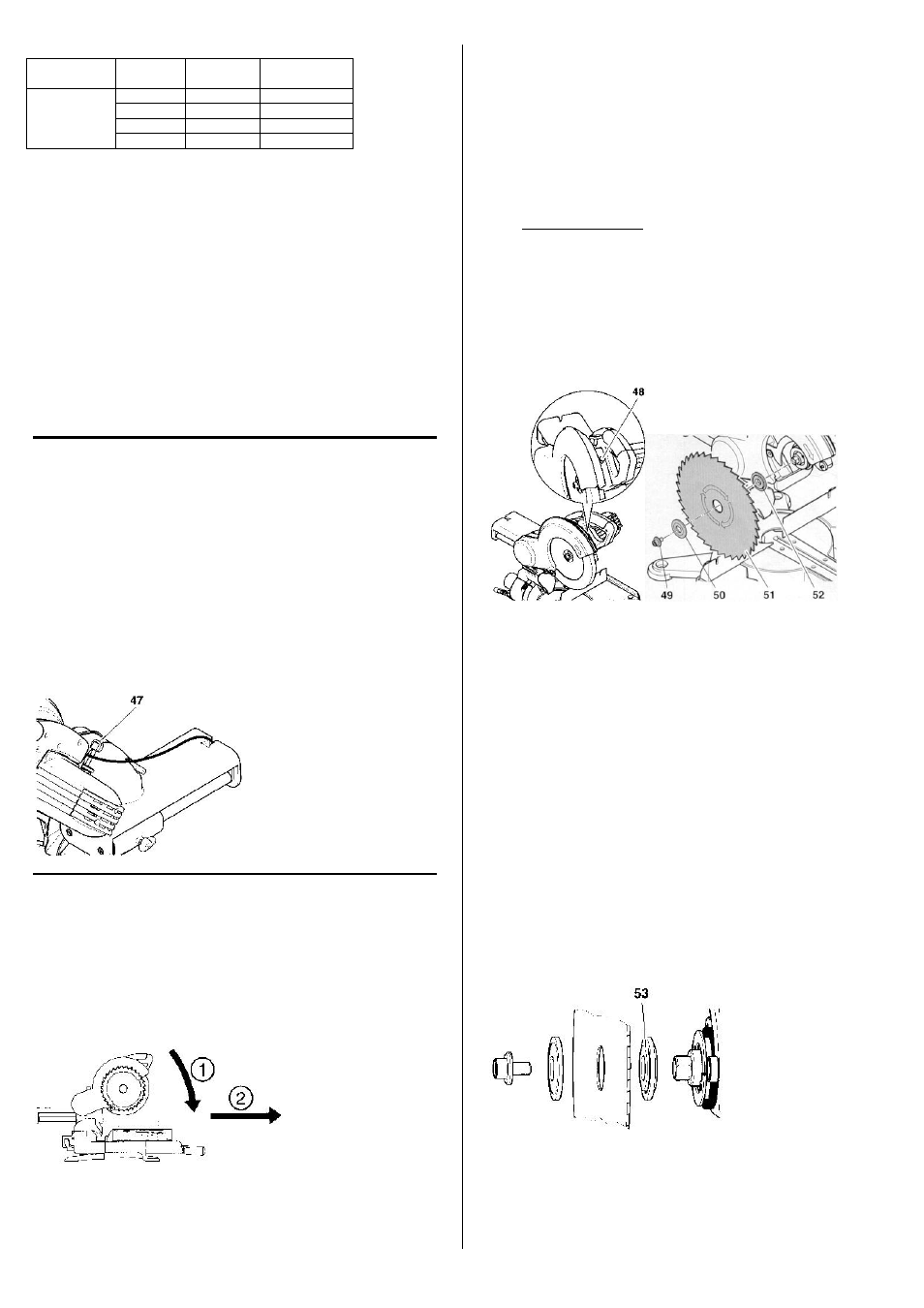

Пиление пазов
Внимание!
Ограничитель глубины реза вместе с тяговым устройством
позволяет производить на станке пазы. Причем распил будет
сделан на нужной глубине, не повреждая само изделие.
Внимание! Опасно!
При изготовлении пазов очень важно не оказывать бокового
давления на диск пилы. Иначе головка пилы может резко
ударить вверх! Используйте зажимное приспособление.
Избегайте бокового давления на головку пилы!
Установка исходного положения:
- голову пилы установить в вертикальное положение
- установить откидной рукав под нужным углом к поверхности
заготовки и зафиксировать
- закрепить поворотный стол в нужном положении
-
ослабить фиксирующий винт тягового устройства
- отвести тяговое устройство назад
Распил заготовки:
1.
Ограничитель глубины реза (47) установить на нужной отметке
и зафиксировать контргайкой
2. Прижать заготовку к упору
Внимание!
Чтобы произвести паз равномерной глубины по всей длине,
вложите дополнительный упор между заготовкой и упором для
заготовки.
3.
Нажать на защелку безопасности, нажать на выключатель, и
удерживать его нажатым.
4. Опустить голову пилы медленно вниз, потянув за рукоятку. Во
время распила голову пилы плотно прижать к заготовке, но так,
чтобы число вращений двигателя сильно не уменьшилось,
иначе мотор может быть перегружен и поврежден.
5. Во время пиления голову пилы тяните вперед на себя.
6. Заготовку распилить за один проход
7. Отпустить в(вы)-ключатель, и медленно дать голове пилы
подняться в исходное, верхнее положение.
8. Отвести голову пилы назад.
9. Техническое обслуживание и уход.
Опасно!
Прежде чем производить уход и очистить стол, следует
вынуть вилку из розетки.
-
более детальный уход осуществляют только
квалифицированные специалисты
- поврежденные детали, особенно установки безопасности
заменять
абсолютными аналогами, контролируемые
производителем
- После осмотра и приведения прибора в порядок проверить в
первую очередь устройства безопасности
9.1 Замена диска пилы
Опасно! После работы на станке диск остается некоторое
время горячим. Опасность ожога. Охладите диск. Не чистите
диск легко воспламеняемыми жидкостями. Осторожно диск
очень острый! Во время ослабления и затяжки зажимного
винта диск также должен быть защищен с помощью колпака
безопасности. Наденьте перчатки при замене диска.
1.
Для арретирации диска пилы нажмите на фиксатор пильного
диска (48). При этом вращайте диск вручную, пока
фиксирующее устройство не войдет в паз.
2. Ослабьте зажимной винт (49) на валу пильного диска (левая
резьба)
3. Освободить маятниковый защитный колпак и поднять его
вверх
4. снять следующие детали с вала пилы:
- зажимной винт (49)
- внешний фланец (50)
- пильный диск (51)
- внутренний фланец (52)
5. Очистить натяжные поверхности:
- Вал пильного диска
- внутренний фланец
- пильный диск
- внешний фланец
- зажимной винт
Опасно!
Не используйте чистящие средства (например, чтобы удалить
остатки смолы), которые могут легкие металлические детали.
Это может нарушить прочность пилы.
6.
установить внутренний фланец (52)
Опасно!
Будьте внимательны при насадке внутреннего фланца. Иначе
можно заблокировать пилу или ослабить натяжение диска.
Внутренний фланец надет правильно, если кольцевой паз (53)
указывает на пильный диск, а скошенная сторона к мотору.
7. Надеть новый диск (51) – внимательно проследите за
вращением (стрелка на диске, и на защитном кожухе диска
должны указывать в одном направлении)!
Опасно!
Используйте лишь разрешенные диски, рассчитанные на
максимальное число оборотов (см. «Технические данные»)
Неисправные или неподходящие диски могут разорваться за
