Внимание!
Чтобы в процессе разреза угол поворота опоры не мог измениться, следует каждый раз туго затягивать фиксирую-
щий винт поворотной опоры.
5. Заготовка распиливается так, как было описано в разделе «Прямые разрезы».
8.3
Наклонные разрезы
...Указание:
При наклонном разрезе заготовка будет распилена под заданным углом в пределах от 0
° до 45° к вертикали.
Исходное положение:
- Пила поднята в верхнее положение;
- Поворотная опора установлена и зафиксирована в положении 0
°.
Выполнение разреза:

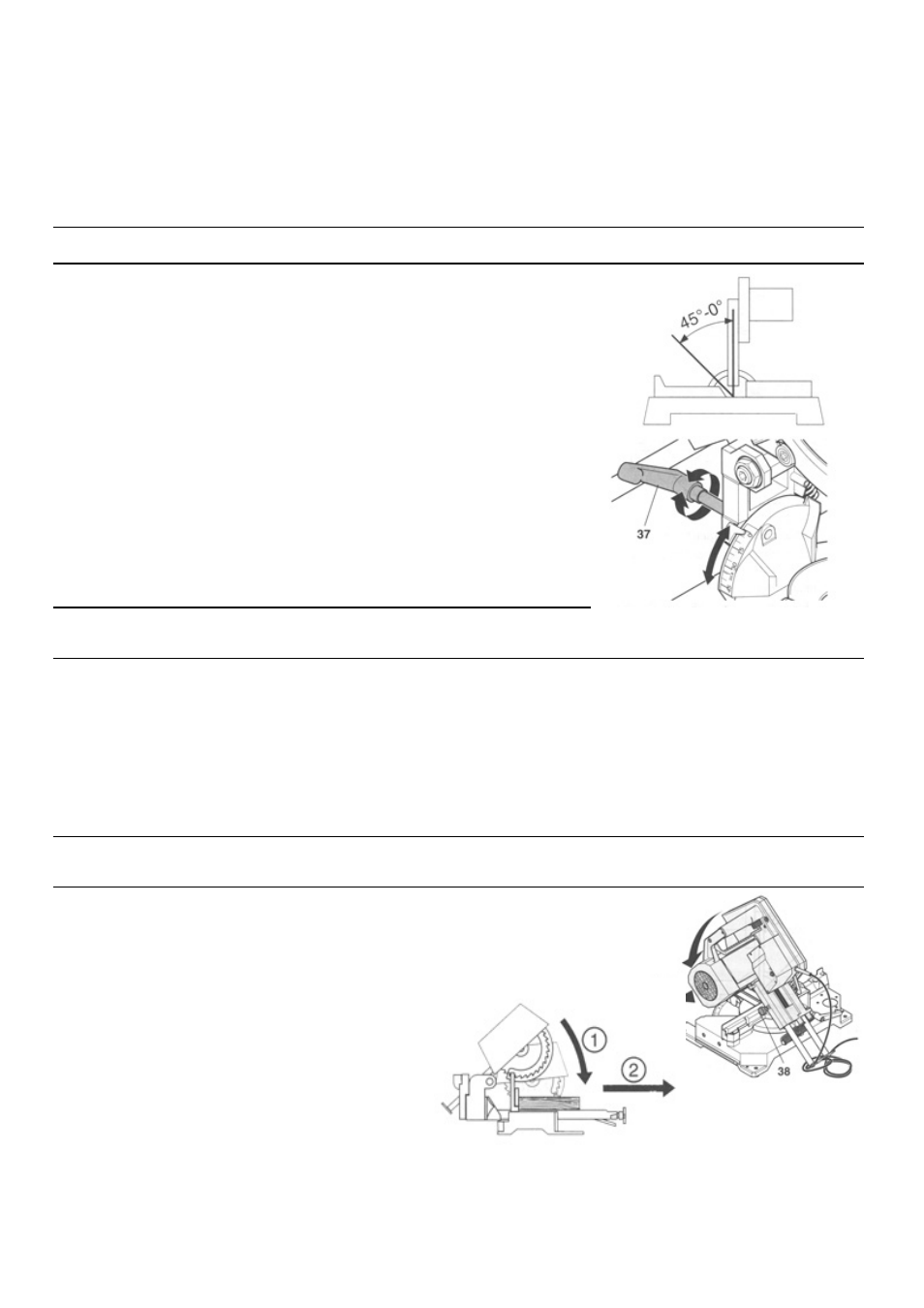

1. На задней стороне машины освободите зажимной рычаг (37) устройства измене-
ния наклона дисковой пилы.
2. Установите необходимый угол наклона дисковой пилы к верхней поверхности
заготовки.
3. Туго затяните зажимной рычаг.
4. Заготовка распиливается так, как было описано в разделе «Прямые разрезы».
8.4
Двойные косые разрезы
...Указание:
Двойной косой разрез представляет собой комбинацию косого и наклонного разрезов. Это означает, что заготовка будет раз-
резана под заданным углом к своей задней поверхности и под заданным углом к своей верхней поверхности.
Исходное положение:
- Пила поднята в верхнее положение;
- Установлен и зафиксирован заданный угол поворота опоры.
- Установлен и зафиксирован заданный угол наклона пилы к верхней поверхности заготовки.
Выполнение разреза:
Разрез выполняется так, как было описано в разделе «Прямые разрезы».
8.5
Разрезы с использованием устройства для перемещения пилы
...Указание:
С помощью устройства для перемещения пилы можно распиливать широкие заготовки, например, панели. Это устройство
можно использовать при разрезах любых типов (прямой разрез, косой разрез, наклонный разрез и двойной косой разрез).
Исходное положение:
- Пила поднята в верхнее положение;
- Устройство для перемещения пилы опущено на нижний упор;
- Фиксирующий винт (38) перемещения скользящего суппорта пилы по направляющим
ослаблен.
Выполнение разреза:
1. Пила включается и опускается на упор, как показано
стрелкой 1 на рисунке.
2. Скользящий суппорт пилы перемещается операто-
ром на себя, как показано стрелкой 2 на рисунке.
3. Кнопка EIN-/AUS освобождается, и пила
4. возвращается в исходное положение.
