11
- Не используйте какие-либо свободные промежуточные кольца, поскольку дисковая пила также может свободно
вращаться на валу двигателя.
- Дисковые пилы необходимо устанавливать таким образом, чтобы при вращении не было никакого дисбаланса и
биений, и при работе крепление дисковой пилы не могло ослабнуть.
7. Вставьте наружный фланец (41) - Обе ведущие кромки должны войти в пазы вала дисковой пилы!
8. Вставьте натяжной болт (40) и заверните его ключом только от руки (Левая резьба!). Чтобы зафиксировать дисковую пилу,
используйте фиксирующий штифт (39).
Опасно!
- Не удлиняйте рукоятки рабочего инструмента при установке дисковой пилы.
- Затяжку натяжного болта производите без рывков и ударов по рукоятке гаечного ключа.
- После затяжки натяжного болта удалите фиксирующий штифт, чтобы дисковая пила могла свободно вращаться.
9. Проверьте функционирование пилы. Для этого наклоните пилу вниз до упора:
- Подвижный щиток дисковой пилы должен отклониться назад, полностью открыть дисковую пилу и при этом не касаться дру-
гих деталей конструкции пилы.
- При установке пилы в верхнее положение подвижный щиток должен автоматически закрыть дисковую пилу.

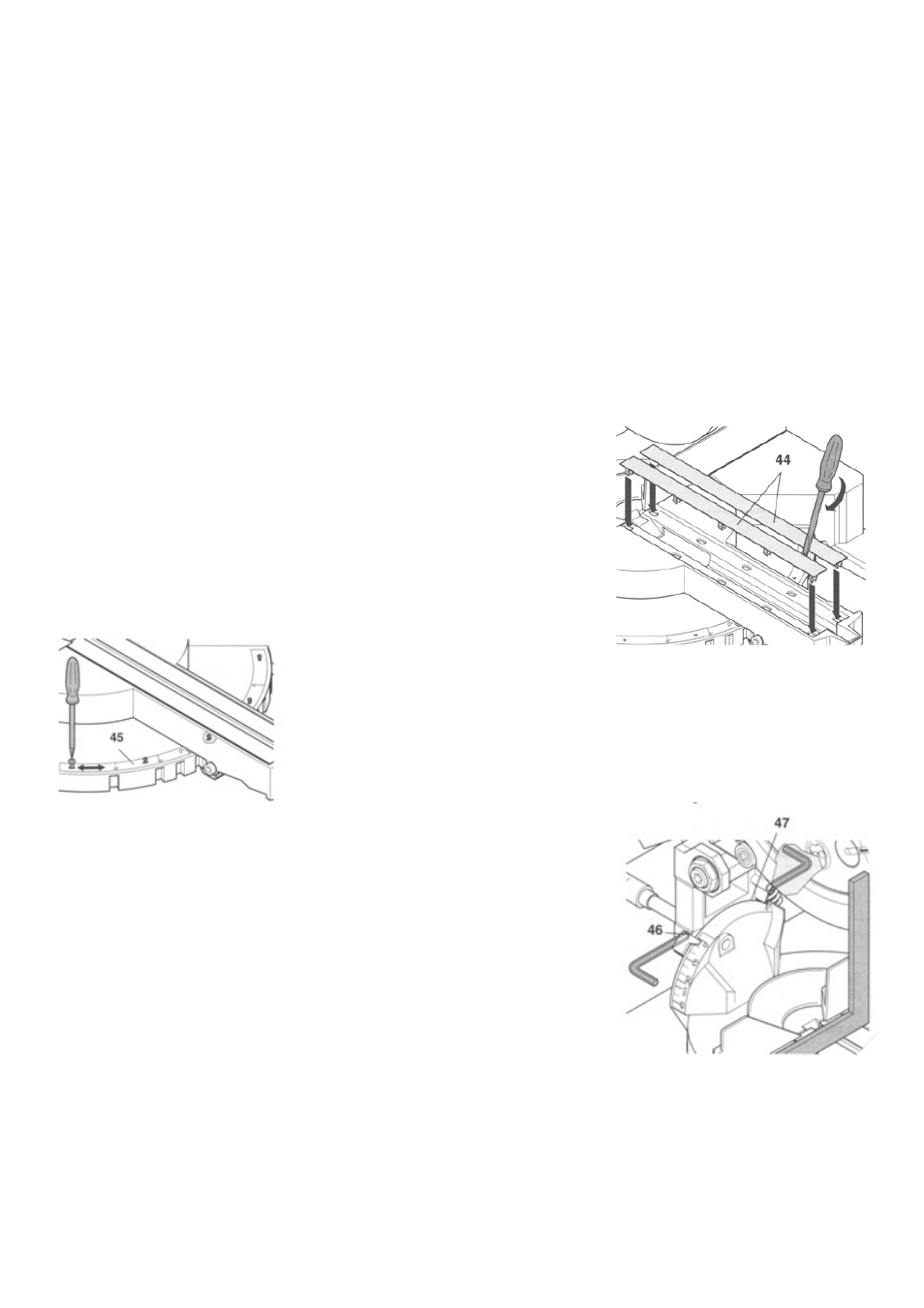

9.2 Замена вкладных профилей стола
1.Отверните винты крепления упора для обрабатываемой заготовки.
2. С помощью отвёртки извлеките вкладные профили стола (44).
3. Вставьте новые вкладные профили стола.
4. Установите упор для обрабатываемой заготовки перпендикулярно дисковой пиле
и туго затяните винты крепления упора.
9.3 Юстировка шкалы угла разреза
Для того чтобы показания шкалы угла разреза соответствовали истинному значению
угла разреза, необходимо отъюстировать положение шкалы.
Для юстировки положения шкалы:
1. Ослабьте затяжку всех винтов крепления шкалы (45).
2. Установите поворотную опору в положение, соответствующее фиксированному значе-
нию угла 0 гр.
3. Передвиньте шкалу так, чтобы отметка шкалы 0гр точно совпадала с левым краем
поворотной опоры, как это показано на рисунке.
4. Туго затяните все винты крепления шкалы.
9.4 Юстировка упора наклонного положения пилы
Для того чтобы размах отклонений пилы от вертикали составлял точно 90(,или пила в
своих крайних значениях отклонялась точно на 45(, необходимо отъюстировать по-
ложение упоров наклонного положения пилы.
Для юстировки положения упоров:
1. Зафиксируйте дисковую пилу в положении 90 градусов.
2. Винт упора для наклона 0 градусов (46) установите так, чтобы пила стояла точно в
положении 0 градусов, как показано на рисунке.
3. Регулировка для наклона 45 градусов выполняется с помощью винта упора (47),
как показано на рисунке.
9.5 Очистка машины
Опилки и древесная пыль удаляются с помощью кисти или пылесоса. Очищаются:
- Устройства регулировки положения дисковой пилы,
- Органы управления,
- Отверстия для охлаждения в корпусе электродвигателя,
- Пространство под вкладным профилем стола.
