6

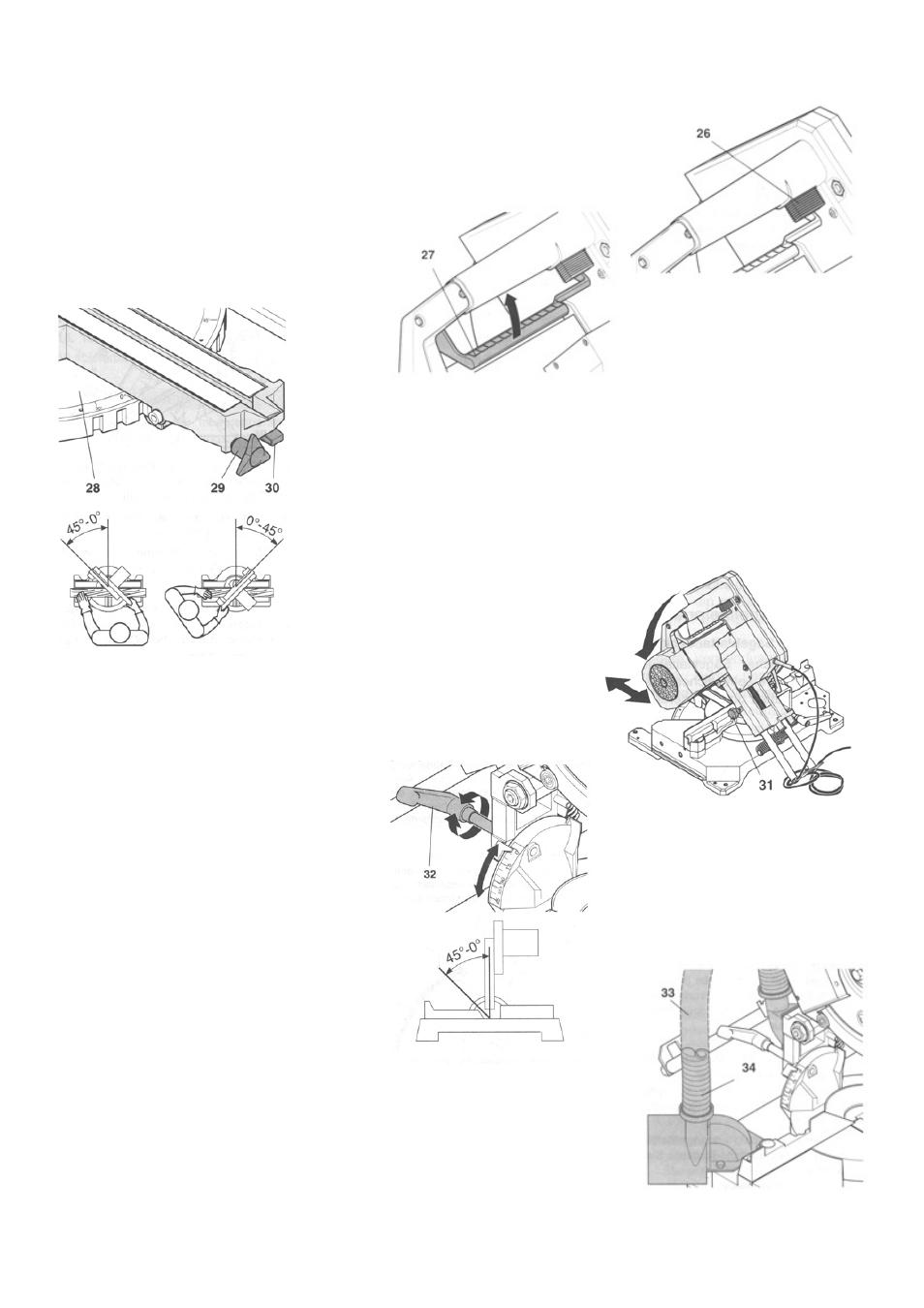

6. Органы управления
Переключатель включено/выключено
• Чтобы включить машину, нажмите кнопку EIN-/AUS (включено / выключено) (26).
• Чтобы выключить машину, освободите кнопку EIN-/AUS.
Качающийся рычаг
С помощью качающегося рычага (27) можно:
- подвижный щиток диска пилы повернуть назад
к пиле.
- освободить стопор опускания пилы, чтобы пилу
можно было наклонить вниз.
Поворотная опора
Для выполнения косых разрезов, поворотную опору (28) можно развернуть на 45
° в
каждую сторону.
Поворотная опора автоматически фиксируется на углах 0
°, 15°, 22,5°, 30° и 45°.
Чтобы снять фиксацию, нажмите на стопорную защёлку поворотной опоры (30), пред-
варительно ослабив фиксирующий винт поворотной опоры (29).
Чтобы зафиксировать поворотную опору в произвольном угловом положении, затяните
фиксирующий винт поворотной опоры (29).
Устройство для перемещения пилы
С помощью устройства для перемещения пилы можно распиливать широкие за-
готовки, например, панели. Это устройство можно использовать при разрезах
любых типов (прямой разрез, косой разрез, наклонный разрез и двойной косой
разрез). С помощью фиксирующего винта (31) устройство для перемещения пи-
лы можно закрепить в любом положении.
Установка наклона диска пилы
После освобождения зажимного рычага (32)
на задней стороне машины диск пилы
можно наклонить относительно вертикали
на любой угол в пределах от 0 до 45
°.
Устройство отсоса опилок
(только для KGS 331)
Устройство отсоса опилок (33) сохраняет здоровье оператора и поддерживает чистоту
обрабатываемого материала. Штуцер (34) устройства отсоса опилок должен быть под-
соединён к соответствующему гибкому шлангу (шланг поставляется отдельно) системы
отсоса опилок.
