Metabo DH 330 - Инструкция (Страница 9)

8.3 Регулировка упора конечной толщи-
ны
1. Строгайте заготовку с использованием
упора конечной толщины до конечного
размера.
2. Произведите измерение конечного раз-
мера (= толщине заготовки) на готовой
заготовке.
Если необходима дополнительная юстиров-
ка упора конечной толщины, то:
1. Вытащите сетевой штекер.
2. Установите стопорный рычаг в левое
крайнее положение «Разблокировано».

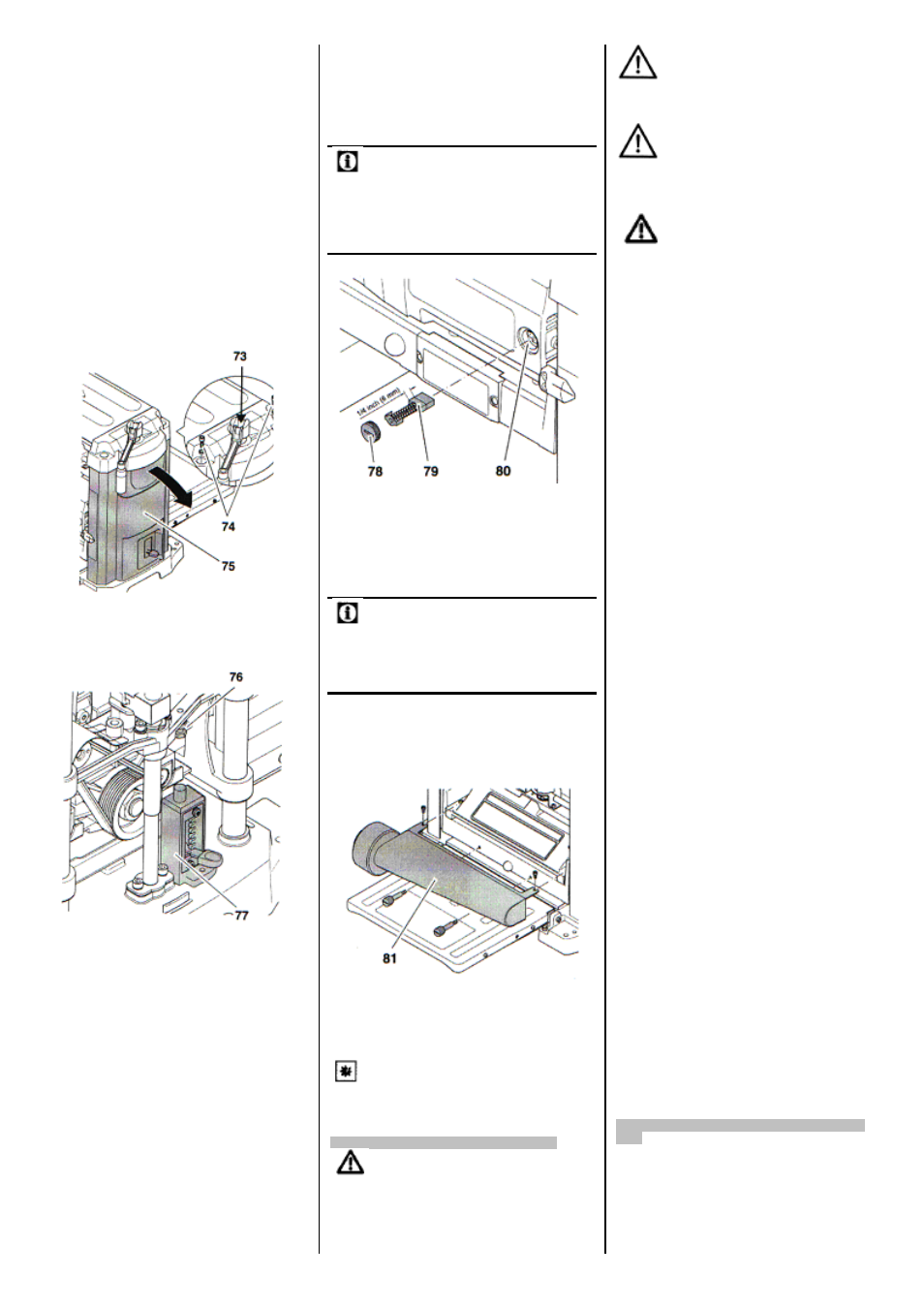

3. Ослабьте винт с крестообразным шли-
цом (73) в рукоятке для регулировке по
высоте. Полностью не выкручивайте
винт.
4. Снимите боковую крышку (75):
- полностью выкрутите оба винта с
внутренним шестигранником (74)
(метрическая резьба, 6 мм). - По-
тяните верхнюю часть станка вверх за
ручку и осторожно снимите боковую
крышку (75).
5. Вращайте рукоятку головки ножевого
вала вниз, пока упор конечной толщины
(77) не коснется упорного винта (76).
При этом упор конечной толщины дол-
жен быть установлен на верхний отре-
гулированный конечный размер.
6. Ослабьте контргайку упорного винта (76)
с помощью поставленного гаечного
ключа (метрический размер, 10 мм) и
отрегулируйте упорный винт на раз-
ность между установленным конечным
размером и измеренной выше толщи-
ной заготовки.
7. Снова законтрите упорный винт (76)
контргайкой.
8. Установите обратно боковую крышку
(75) и закрепите ее обоими винтами с
внутренним шестигранником (74).
9. Затяните рукой винт с крестообразным
шлицом (73) в ручке для регулировки
по высоте.
8.4 Проверка и замена угольных щеток
Передняя и задняя угольные щетки должны
проверяться через каждые 10 – 15 часов
работы.
Износ угольных щеток проявляется посред-
ством
- прерывистого хода мотора;
- помех при приеме радио- и телепередач
во время работы мотора;
- остановки мотора.
Для проверки или замены угольных
щеток:
1. Вытащите сетевой штекер.
2. Откиньте приемный и разгрузочный стол.
3. Вытащите переднюю угольную щетку;
выкрутите запорную пробку (78) уголь-
ной щетки на корпусе мотора с помощью
подходящей отвертки.
Указание:
Вытащите заднюю угольную щетку: задняя
угольная щетка находится на противополож-
но лежащей стороне. Для того, чтобы выта-
щить заднюю щетку, должны быть отвинче-
ны сначала адаптер для всасывания и за-
щитная крышка ножевого вала.
4. Вытащите угольную щетку (79) и про-
верьте ее. Контактный уголек должен
иметь минимальную длину 6 мм.
5. Исправную или новую угольную щетку
(79) вставьте в шахту (80). Обе боковые
планки маленькой металлической пла-
стинки должны войти в боковые пазы
шахты.
6. Снова закрутите запорную пробку (78).
Указание:
После замены задней угольной щетки за-
щитная крышка ножевого вала и адаптер
для всасывания должны быть снова уста-
новлены на свои места и закреплены винта-
ми.
7. Проверьте работоспособность станка.
8.5 Хранение станка
1. Вытащите сетевой штекер и уложите
сетевой кабель в нишу на нижней сторо-
не разгрузочного стола.
2. Откиньте вверх приемный и разгрузоч-
ный стол.
3. Храните станок так, чтобы
- чтобы он не мог быть включен необу-
ченными работниками и
- никто не мог пораниться о неподвиж-
ный станок.
Внимание!
Не храните станок не защищенным на
открытом воздухе или во влажном поме-
щении.
8.6 Транспортировка станка
1. Вытащите сетевой штекер.
2. Открутите адаптер для отсасывания (81).
3. Откиньте вверх приемный и разгрузоч-
ный стол.
4. Уложите сетевой кабель в нишу на ниж-
ней стороне разгрузочного стола.
5. Транспортируйте станок за боковые руч-
ки.
Внимание!
Не транспортируйте станок не защищен-
ным на открытом воздухе или во влаж-
ном помещении.
9. ПРОБЛЕМЫ И НЕИСПРАВНОСТИ
Опасно!
Перед каждым устранением неисправно-
сти:
1. Выключите станок.
2. Подождите, пока ножевой вал не ос-
тановится.
3. Вытащите сетевой штекер из розетки.
Опасность пореза при касании
вращающегося ножевого вала!
Непреднамеренный пуск станка может
привести к тяжелым повреждениям.
Опасность ожога!
Сразу после работы строгальные ножи
могут быть горячими – дайте станку ос-
тыть перед проведением технического
обслуживания.
Опасно!
После каждого устранения неисправно-
сти: Сова приведите в действие все пре-
дохранительные устройства и проверьте
их работоспособность.
Мотор не работает:
Нет напряжения сети:
- Проверьте кабель, штекер, розетку и
устройство защиты
Реле минимального напряжения было ра-
зомкнуто вследствие временного отключе-
ния напряжения.
- Снова включите.
Мотор перегрелся, например, вследствие
тупых строгальных ножей, сильной на-
грузки или затора опилок в защитной
крышке ножевого вала. - Устраните
причину перегрева, дайте мотору остыть
в течение примерно 10 минут, затем на-
жмите кнопку сброса и снова включите
станок.
Сработалась угольная щетка.
- Замените угольные щетки.
Снижение мощности:
Тупой строгальный нож.
- Установите острый строгальный нож.
Повышенная шероховатость обработан-
ной поверхности:
Тупой строгальный нож.
- Установите острый строгальный нож.
Строгальный нож забит опилками.
- Удалите опилки.
Слишком влажная заготовка.
- Высушите заготовку.
Рваная обработанная поверхность:
Тупой строгальный нож.
- Установите острый строгальный нож.
Строгальный нож забит опилками.
- Удалите опилки.
Заготовка обрабатывалась против направ-
ления волокон.
- Обработайте заготовку с противополож-
ной стороны.
Слишком много материала было состругано
за один раз.
- Обработайте заготовку за несколько про-
ходов.
Неровная обработанная поверхность:
Неравномерно смонтирован строгальный
нож.
- Выровняйте строгальный нож с помощью
калибра для установки.
Слишком малая подача заготовки:
Опорные поверхности среднего стола, при-
емного или разгрузочного стола загрязнены
смолой.
- Очистите опорные поверхности и нанеси-
те на них тонкий слой лыжной мази.
Заклинило заготовку:
Слишком много материала было состругано
за один раз.
- Обработайте заготовку за несколько про-
ходов.
10 . ПОСТАВЛЯЕМЫЕ ПРИНАДЛЕЖНО-
СТИ
ДЛЯ ОСОБЫХ ЗАДАНИЙ Вы получите в
специализированной торговле следующие
принадлежности – рисунки находятся на
последней странице:
А Стойка станка
для устойчивого положения станка и оп-
тимальной рабочей высоты;
9
