• При замене строгальных ножей наде-
вайте защитные перчатки.
• Никогда не вращайте ножевой вал
рукой. Ножевой вал разрешается
проворачивать при замене строгаль-
ных ножей только с помощью при-
водного ремня (62).

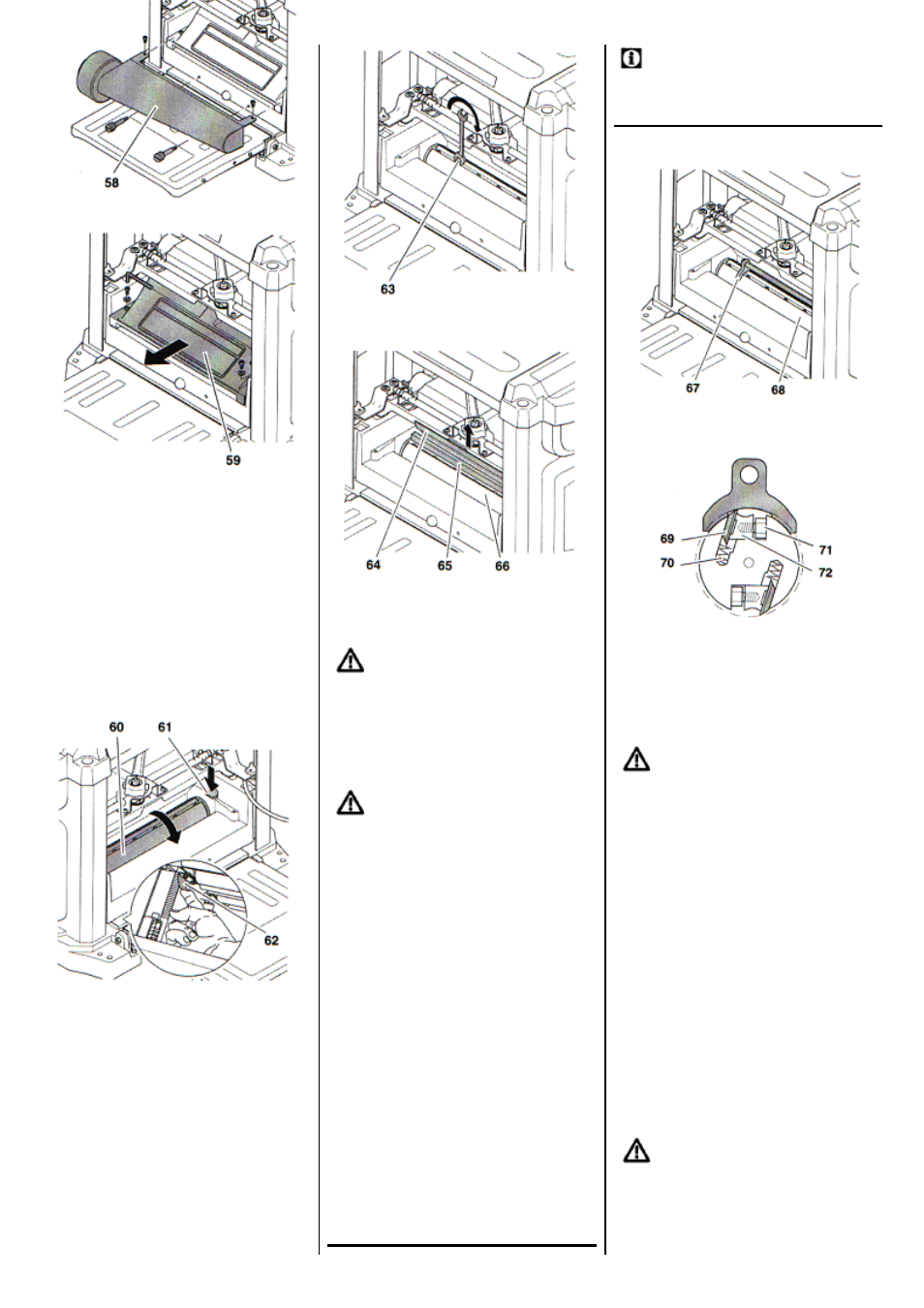

Подготовка станка
1. Вытащите сетевой штекер.
2. Откиньте приемный и разгрузочный стол.
3. Отвинтите адаптер для всасывания (58).
4. Отвинтите защитную крышку ножевого вала
(59).
Поворот ножевого вала в правильную
позицию.
• Поверните ножевой вал (60) с помощью
приводного ремня (62), пока ножевой
вал не зафиксируется. Для того, чтобы
попасть к приводному ремню снизу го-
ловка ножевого вала должна быть
сдвинута вверх настолько, чтобы при-
водной ремень стал легко доступным.
• Для того, чтобы попасть ко второму
строгальному ножу, ножевой вал дол-
жен быть снова повернут на 180º.
- Нажмите на рычаг арретира (61) и
проверните ножевой вал с помощью
приводного ремня (62).
- Отпустите рычаг арретира (61) и по-
ворачивайте ножевой вал дальше,
пока он не зафиксируется в новой
позиции.
Демонтаж строгального ножа.
1. Полностью завинтите все винты с шести-
гранными головками (63) на прижимной
планке строгального ножа (надевайте
защитные перчатки) для того, чтобы ос-
лабить прижимную планку строгательно-
го ножа.
2. С помощью магнитов специального инст-
румента вытащите сначала строгальный
нож (64), затем прижимную планку строгаль-
ного ножа (65) их ножевого вала (66).
3. В направляющей прорези ножевого вала
находятся теперь еще две пружины. Вы-
тащите пружины.
4. Очистите поверхности ножевого вала и
прижимных планок строгального ножа с
помощью растворителя для смолы.
Опасно!
Не применяйте никаких чистящих средств
(например, для удаления остатков смо-
лы), которые могут вызвать коррозию
конструктивных элементов из легких ме-
таллов; прочность конструктивных эле-
ментов из легких металлов может быть
при этом ухудшена.
Монтаж строгального ножа.
Опасно!
• Применяйте только подходящие
строгальные ножи, которые соот-
ветствуют стандарту EN 847-1
(смотрите также «Поставляемые
принадлежности») - неподходящие,
неправильно смонтированные, ту-
пые или поврежденные строгальные
ножи могут ослабиться или значи-
тельно повысить опасность обрат-
ного удара.
• Обращайте внимание на то, чтобы
всегда заменялись или переворачи-
вались оба строгальных ножа. При
монтаже обращайте внимание на то,
чтобы прижимная планка строгально-
го ножа устанавливалась посередине
и не выступала сбоку.
• Монтируйте строгальный нож только
с применением оригинальных дета-
лей.
1. Вставьте обратно обе пружины в отвер-
стия струга.
2. Вложите прижимную планку строгального
ножа в направляющую прорезь ножевого
вала. Выкрутите все винты с шестигран-
ной головкой настолько далеко, чтобы
еще можно было вставить строгальный
нож.
3. Слегка смажьте строгальный нож.
4. Вставьте острый строгальный нож и вы-
ставьте его посередине с помощью при-
жимной планки строгального ножа, что-
бы оба ножа не выступали сбоку из но-
жевого вала.
Указание:
Строгальный нож заточен с передней и
задней стороны. Если обратная сторона
является достаточно острой, то достаточно
только перевернуть строгальный нож.
5. Прижмите калибр для установки стро-
гального ножа (67) к ножевому валу (68)
как это показано на рисунке.
Строгальный нож (69) выталкивается пружи-
нами (70) вверх. Калибр для установки при-
жимает строгальный нож против этого дей-
ствия пружины в правильное положение.
6. Завинтите прижимную планку (72) стро-
гального ножа:
- Для избежания перекосов прижимной планки
(72) строгального ножа начинайте завинчи-
вание со средних винтов, затем постепенно
затягивайте винты, которые лежат ближе к
краю;
- Отпускайте калибр для установки только
после того, как будут затянуты все винты
(71).
Опасно!
- Не удлиняйте инструмент для затяги-
вания винтов.
- Не затягивайте винты посредством
ударов по инструменту.
7. Снова смонтируйте защитную крышку
ножевого вала и аспирационный патру-
бок.
8. Убедитесь в том, что в станке больше не
находится никаких монтажных инстру-
ментов или ослабленных деталей.
Проверьте работу станка на холостом ходу:
1. Откиньте приемный и разгрузочный стол.
2. Убедитесь в том, что строгальные ножи
могут свободно вращаться.
3. Установите стопорный рычаг в левое
крайнее положение «Разблокировано».
4. Выверните рукояткой головку ножевого
вала как минимум на 25 мм вверх.
5. Установите стопорный рычаг в правое
крайнее положение «Заблокировано».
6. Вставьте сетевой штекер в розетку элек-
тропитания и включите мотор (нажмите
зеленый выключатель).
7. Обратите внимание на следующие мо-
менты, как только будет достигнуто пол-
ное число оборотов:
- возникновение шума
- вибрации.
Опасно!
Если возникающий шум и вибрации являют-
ся необычно большими, то:
Немедленно выключите станок и затем
вытащите сетевой штекер!
8. Проверьте станок на наличие ослаблен-
ных деталей и снова затяните их.
