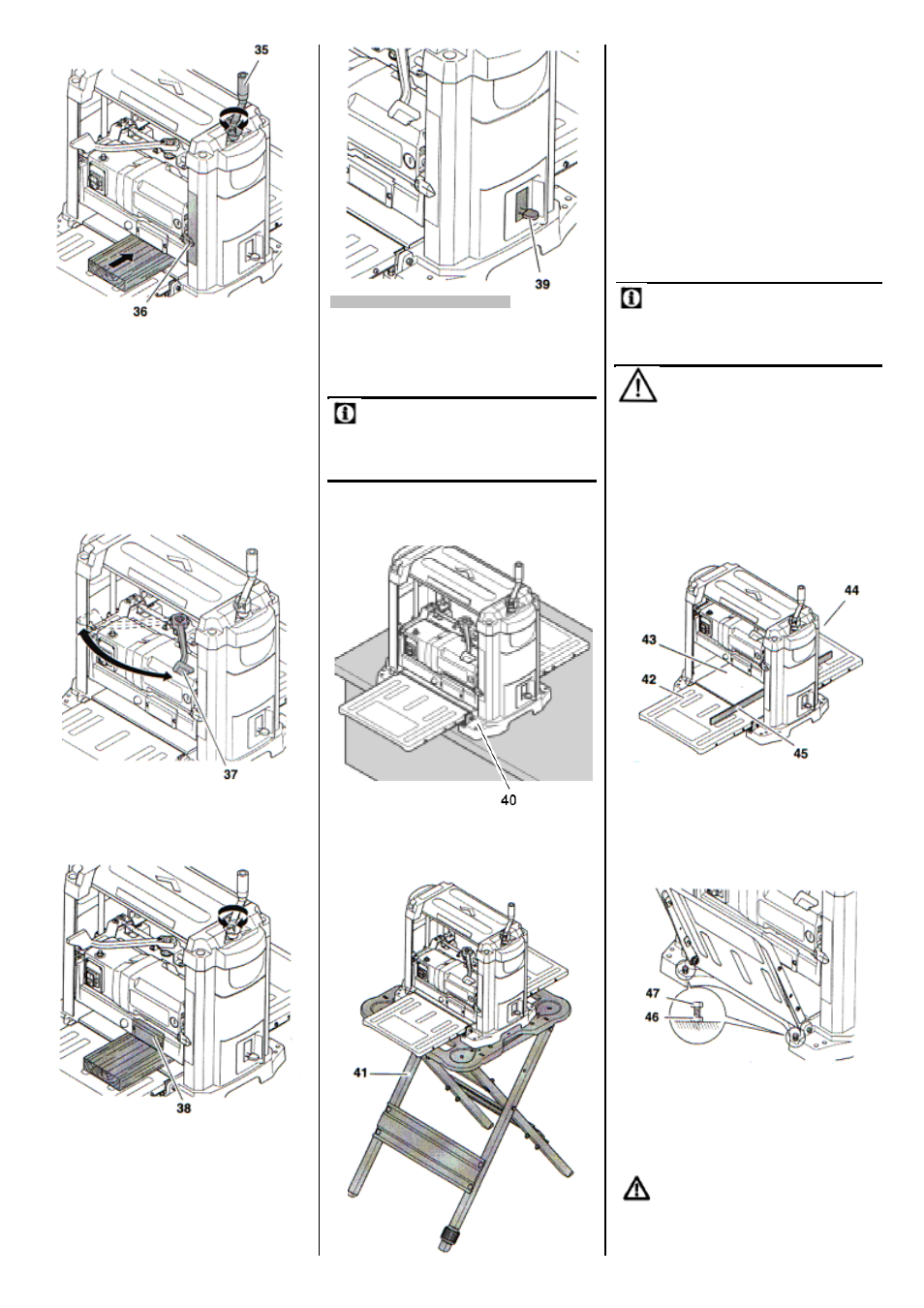

Установленная толщина строгания показы-
вается стрелкой (36) на шкале.
Стопорный рычаг для регулировки по
высоте
Фиксация регулировки по высоте:
• Установите стопорный рычаг (37) в пра-
вое конечное положение «Заблокирова-
но».
Снятие фиксации регулировки по высоте:
• Установите стопорный рычаг (37) в ле-
вое конечное положение «Разблокиро-
вано».
Посредством регулировки по высоте
может быть установлена новая толщина
строгания.
Индикация толщины стружки
С помощью индикации может быть считана
толщина стружки, которая должны быть
снята с заготовки.
Толщина стружки может быть установлена
от 1 до 3 мм.
Упор конечной толщины
С помощью упора конечной толщины (39)
можно устанавливать стандартную толщину
строгания от 6 до 44 мм.
Таким образом можно доводить заготовки до
единого конечного размера без постоянных
замеров.
6. ВВОД В ЭКСПЛУАТАЦИЮ
6.1 Установка станка
Для предотвращения «перемещения» станка
вследствие вибрации или его опрокидыва-
ния он должен быть привинчен к верстаку,
подставке или им подобным опорам.
Указание:
При жесткой установке станка на месте ра-
боты обращайте внимание на то, чтобы
имелось достаточно места спереди и сзади
станка для обработки длинных заготовок.
1. При необходимости в основании должно
быть предусмотрено четыре отверстия.
2. Вставьте винты (40) сверху и законтрите
их снизу.
Если станок должен использоваться мо-
бильно:
1. Прикрутите станок к стойке (41) (смот-
рите «Поставляемые принадлежности»).
Альтернативная установка:
1. Прикрутите строгальный станок к фа-
нерной плите толщиной 19 мм. Фанерная
плита должна выступать с каждой сторо-
ны примерно на 100 мм. Обратите вни-
мание на то, чтобы винты не выступали
из нижней стороны фанерной плиты.
2. На месте использования станка закрепи-
те фанерную плиту струбцинами на вер-
стаке, подставке или им подобным опо-
рам.
6.2 Выравнивание приемного и разгру-
зочного стола
Для достижения оптимального результата
при строгании все опорные поверхности
должны быть выровнены друг с другом.
Указание:
Перед началом работы всегда проверяйте,
лежат ли опорные поверхности среднего
стола, приемного стола и разгрузочного сто-
ла в одной плоскости
Опасность пореза при касании вращаю-
щегося ножевого вала! Непреднамерен-
ный пуск станка может привести к тяже-
лым повреждениям. Перед проведением
регулировок на станке вытащите сетевой
штекер из розетки!
1. Откиньте приемный (42) и разгрузочный
стол (44).
2. Положите прямую доску (45), угольник
или им подобные приспособления над
приемным и разгрузочным столом.
Если необходима дополнительная юстиров-
ка:
3. Откиньте вверх приемный и разгрузоч-
ный стол.
4. Ослабьте контргайки (46) на обоих упор-
ных винтах (47).
5. Регулируйте оба упорных винта (47) пока
приемный стол (или разгрузочный стол)
не окажется в одной плоскости со сред-
ним столом (43) рейсмусового станка.
6. Откиньте вниз приемный стол (или раз-
грузочный стол) и снова проверьте, ле-
жат ли опорные поверхности в одной
плоскости.
7. Если приемный и разгрузочный стол
выровнены правильно, то затяните все
упорные винты (47) контргайками (46).
6.3 Установка для отсасывания стружки
Опасно!
Некоторые виды древесной пыли (на-
пример, от дуба, бука и ясеня) при вды-
хании могут стать причиной раковых за-
болеваний. Для поддержания минималь-
