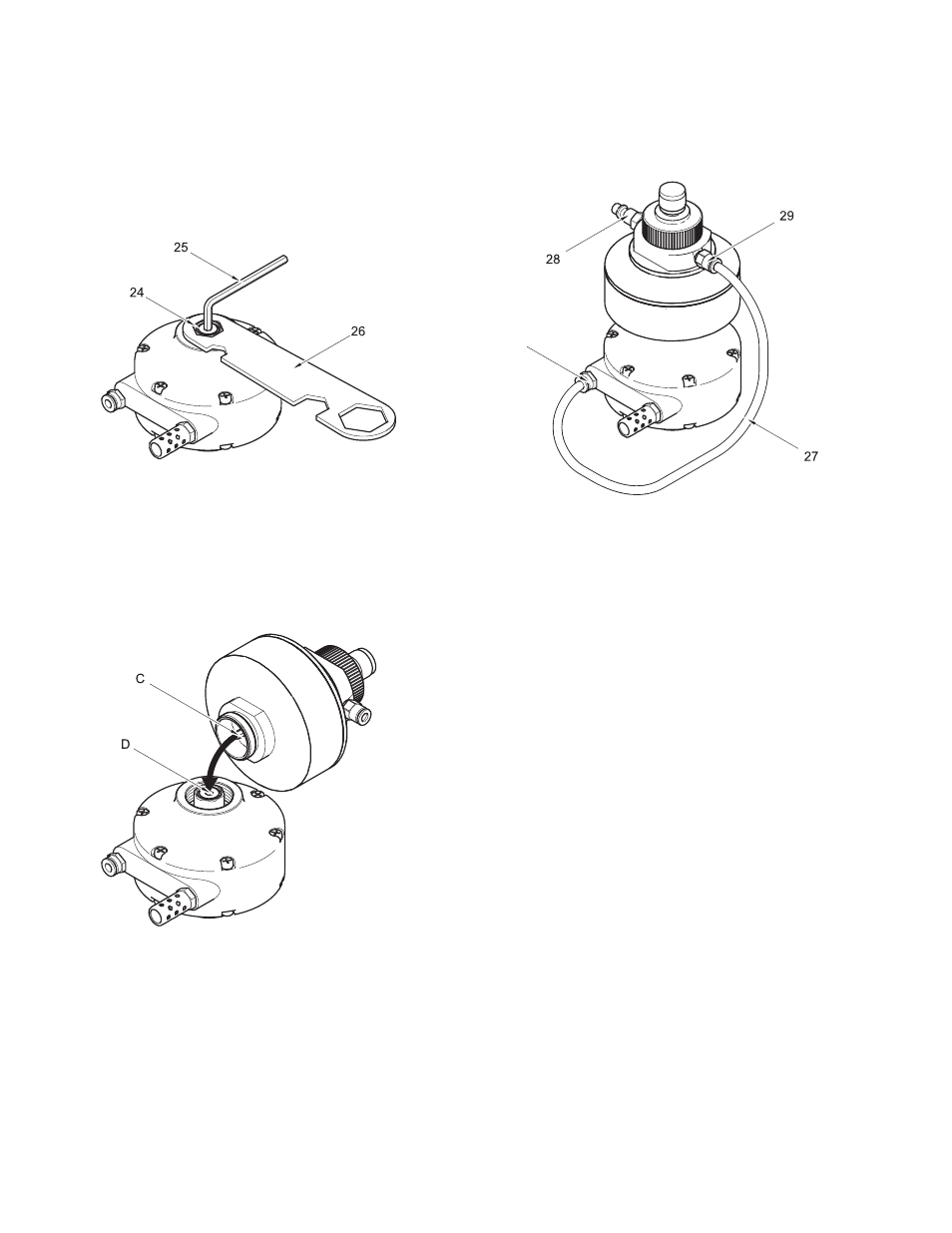

4. С помощью торцевого (25) и
многофункционального (26) ключей
затяните стяжную гайку (24) на фланцевом
коннекторе не менее чем на 1/8 оборота.
Таким образом будет обеспечено надежное
соединение с валом двигателя.
TI17258a-1
5. Проследите, чтобы шестигранное соединение
приводного вала (С) вошло в шестигранное
гнездо (D) фланцевого коннектора. Вручную
плотно прикрутите основание контроллера
скорости к резьбовым соединениям верхней
части пневмодвигателя.
TI17259a-1
6. Подсоедините трубу (27) к специальным
коннекторам на контроллере скорости (29) и
пневмодвигателе (21).
TI17253a-1
21 (Код)
7. Устройство можно возвращать к эксплуатации.
Подсоедините главный воздуховод к фитингу
быстрого рассоединения (28) контроллера
скорости.
4
3A2006B
