Установка
Контроллер скорости мешалки подходит
к перечисленным ниже роторным
пневмодвигателям Graco.
Двигатель, деталь №
101140
16A871
101388
111310
ПРИМЕЧАНИЕ. Перед установкой убедитесь в
том, что пневмодвигатель мешалки обладает
запасом высоты не менее 5 дюймов (12,7 см) и
запасом ширины не менее 4 дюйма (10,2 см) во
всех направлениях.
ПРИМЕЧАНИЕ. При использовании смазочного
устройства для воздуховода, вставляйте его в
воздуховод перед контроллером скорости.

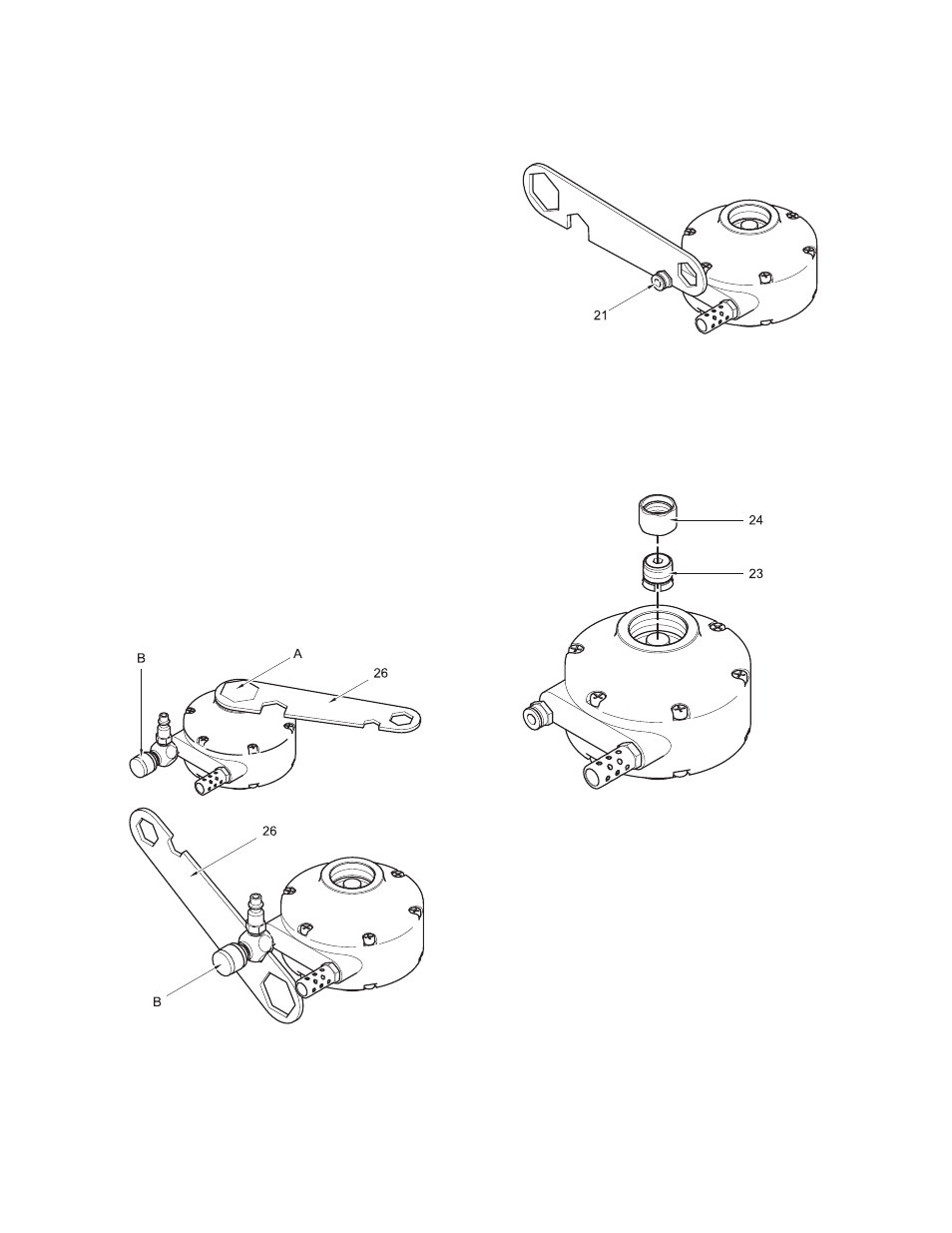

1. С помощью многофункционального ключа (26)
снимите верхнюю заглушку пневмодвигателя
(А) и клапан иглы (В). Храните эти детали в
надежном месте, они пригодятся в случае
перемещения контроллера скорости.
TI17254a-1
TI17255a-1
2. На место клапана иглы установите
вставляемый нажатием коннектор трубы (21).
TI17256a-1
3. Вручную закрутите стяжную гайку (24) на
фланцевом коннекторе (23). Поместите
коннектор в сборе (23, 24) на открытый вал
пневмодвигателя, фланцевый коннектор
должен быть направлен вниз.
TI17257a-1
