Повторная сборка нижней части насоса
1.
См. Р
. 4. Установите половинки поршня (10) вокруг
уплотнения (11) и защелкните.
2.
Нанесите высокопрочный (красный) герметик
Loctite
®
263 или 2760 по всей длине резьбы
поршневого штока (17). Перед эксплуатацией
необходимо подождать не менее 12 часов, чтобы
герметик затвердел. Привинтите шток через
поршень и распорку (44) к поршневой гайке (12).
Затяните гайку с усилием 95–100 футо-фунтов
(129–135 Н•м).
3.
Переверните впускной корпус (15), установите
шарики (5) и прокладки (7*).
4.
Установите впускное седло клапана снятия
давления (6) с левой стороны впускного корпуса
(15), как показано на Р
. 5. (Текстовая
отливка на впускном корпусе определяет
правильное расположение седла клапана снятия
давления). Штифт (P) на седле должен быть
направлен в сторону корпуса. Штифт служит
ограничителем при установке седла, гарантируя,
что канал не будет блокирован частью корпуса.
См. Р
. 6.
5.
Установите впускное седло без клапана снятия
давления (33) с правой стороны впускного
корпуса (15).
ПРИМЕЧАНИЕ. Впускные седла (6 и 33) нельзя
переворачивать, закругленная сторона должна быть
направлена на шарик.
6.
Поместите впускной коллектор (18) на впускной
корпус (15). Нанесите удаляемый (синий) герметик
Loctite
®
243 по всей длине резьбы винта (9).
Установите стопорные шайбы (8) и винты (9), затяните
их с усилием 25–30 футо-фунтов (34–40 Н
•
м).
7.
Закрепите впускной коллектор (18) в зажимном
приспособлении. Установите одно уплотнительное
кольцо (2*) с каждой стороны впускного корпуса
(15), где размещены трубки (3). Установите
уплотнительные кольца (2*) в пазы с каждого конца
трубки. Разместите прокладку (4) во впускном и
выпускном корпусах (15 и 16). Установите трубки и
цилиндр (1) во впускном корпусе.
ПРИМЕЧАНИЕ. Возможно, понадобится воспользоваться
резиновым молотком, чтобы установить на место трубки
для жидкости (3) и цилиндр (4).
8.
Нанесите смазку на внутреннюю поверхность
цилиндра (4). Опустите поршневой блок вниз в
цилиндр. Поверните поршень, как показано на Р
ОПАСНОСТЬ РАЗРУШЕНИЯ КОМПОНЕНТОВ СИСТЕМЫ
Седло клапана снятия давления (6) следует установить
на впуске жидкости, как показано на Р
Клапан снятия давления сокращает риск превышения
допустимого давления в насосе. Седло не может
снимать давление, если оно установлено с другой
стороны впускного корпуса.

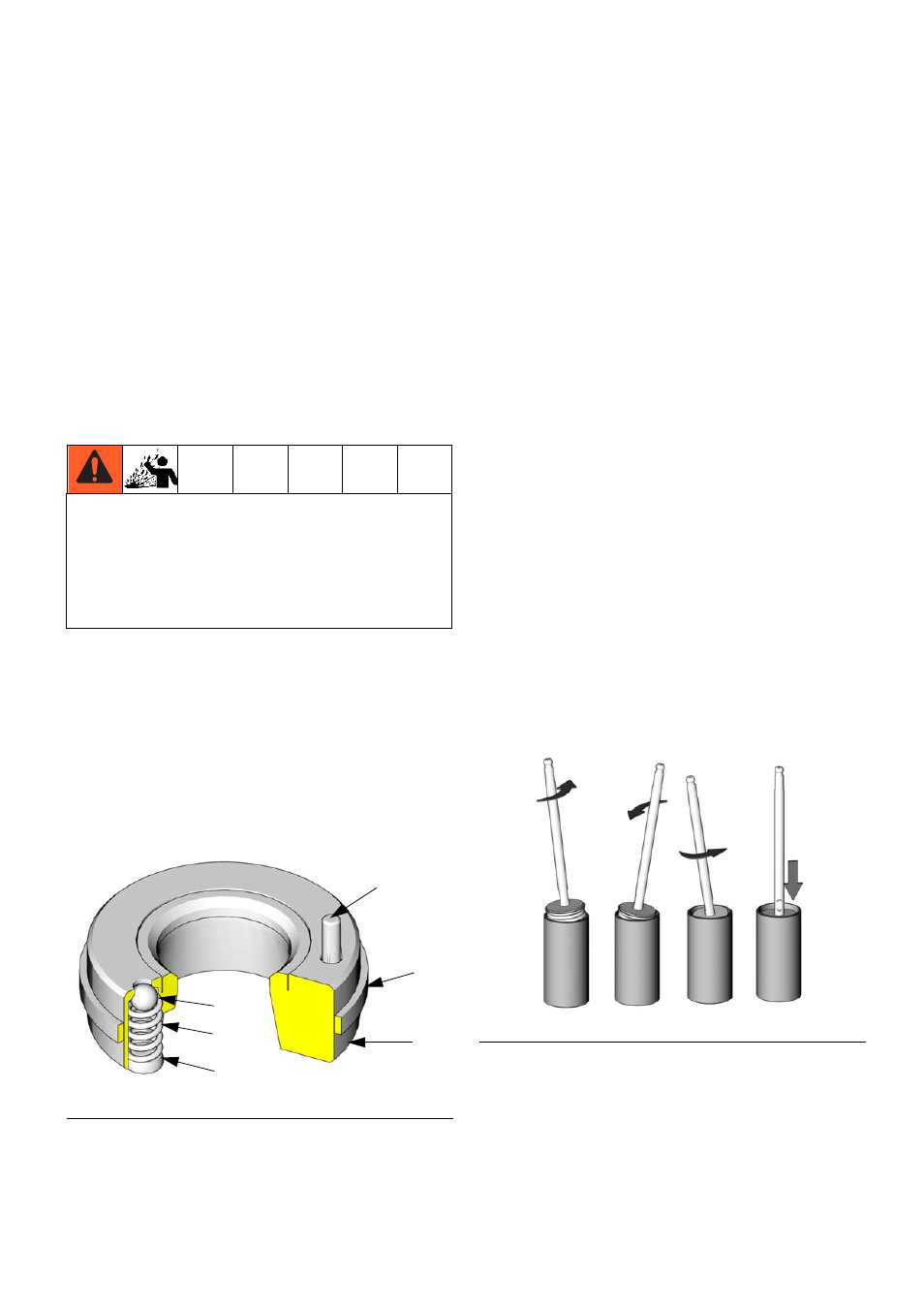

Р
ИС
. 6. Впускное седло с клапаном снятия давления
TI8407a
7
6
P
шар
пружина
клапан снятия
давления
Р
ИС
. 7. Установка поршня в цилиндр
TI8734a
