Ремонт
10
3A1544L
Ремонт насоса для уплотнительной жидкости горловины
(при наличии)
ПРИМЕЧАНИЕ. Доступен ремонтный комплект 24F617
насоса для уплотнительной жидкости горловины (TSL).
См. стр.
. Устанавливайте ремонтный комплект 24F617
насоса для уплотнительной жидкости горловины (TSL)
при каждой замене уплотнений горловины. Части
комплекта отмечены символом, например (46
◆).
1.
Выполните действия
, указанные в разделе
Замена уплотнений горловины без
отсоединения нижней части насоса, стр.
2.
Очистите все детали и убедитесь в отсутствии
повреждений.
3.
Выполните действия
, указанные в разделе
Замена уплотнений горловины без
отсоединения нижней части насоса.
Разборка/повторная сборка экрана
В некоторых нижних частях насоса есть комплекты
экранов в нескольких размерах. Подходящий размер
определяется исходя из нижней части насоса
и двигателя. Для того чтобы выбрать комплект
подходящего размера для нижней части насоса
и двигателя, см. руководство 406876.
. 2. Снимите 2-компонентный экран (52),
установив гайковерт прямо в паз и используя его
в качестве рычага для размыкания контакта.
Повторите процедуру для всех контактов.
Не
используйте гайковерт, чтобы поддеть экраны.
Установите экраны (52), поместив нижние кромки в
паз крышки смачиваемой чашки (49). Защелкните и
соедините оба экрана.
Табл. 1. Поиск и устранение неисправностей в работе насоса для уплотнительной жидкости горловины (TSL)
Проблема
Причина
Решение
Насос не перекачивает уплотнительную
жидкость горловины (TSL).
Засорен коллектор (48a).
Очистите коллектор. Убедитесь в том, что
коллектор очищен, пропустив поток
сжатого воздуха через отверстие.
Засорены обратные клапаны (48c, 48d).
Очистите засорение в обратных клапанах.
Забит приемный фильтр (48c).
Очистите сетку фильтра.
Поврежден поршень (46) насоса для
уплотнительной жидкости горловины (TSL).
Замените поршень насоса для
уплотнительной жидкости горловины (TSL).
Р
ИС

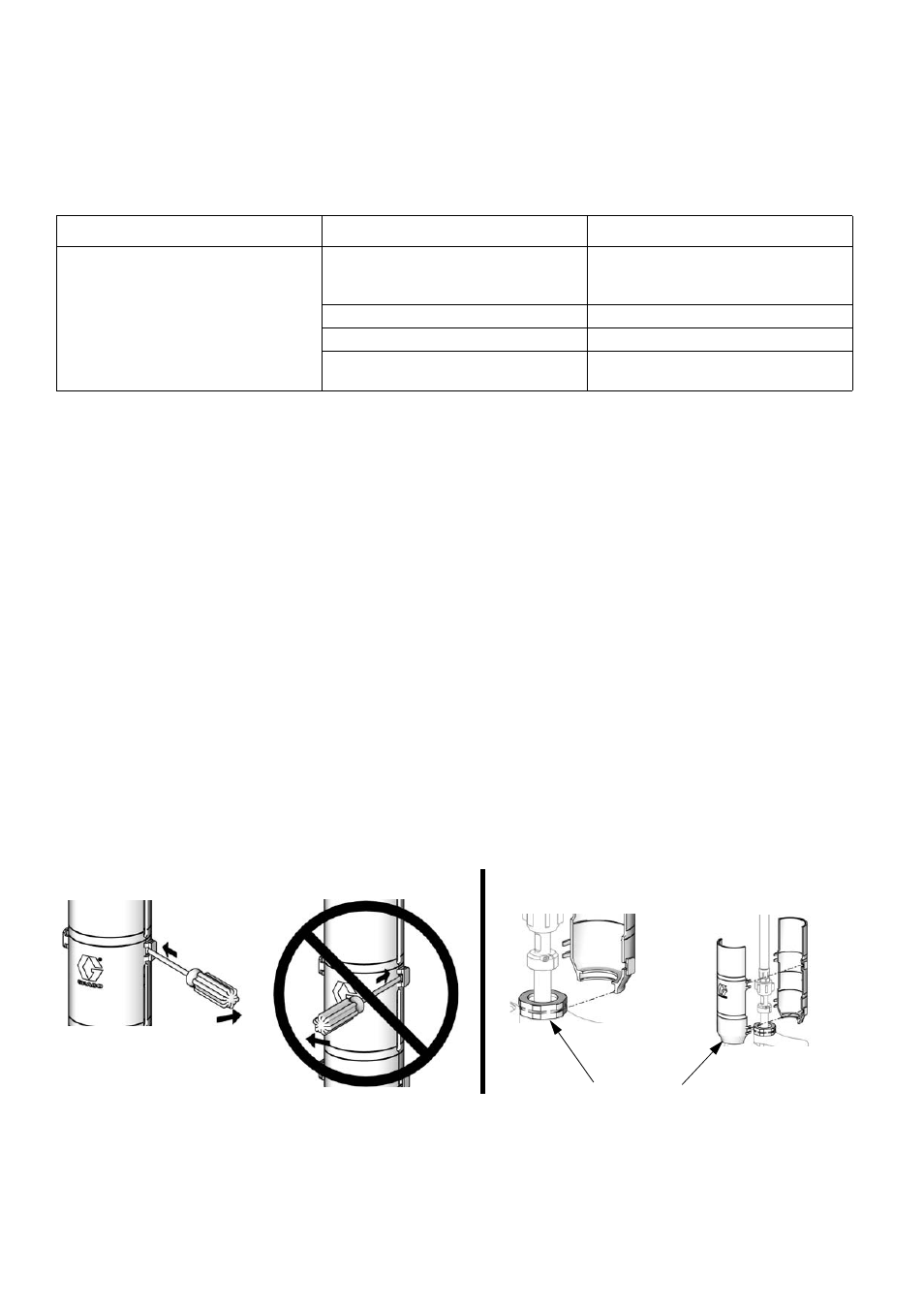

. 2. Разборка и повторная сборка экранов
ti15759a
Разборка экрана
ti15770a
ti15757a
ti15758a
Повторная сборка экрана
49
52
