Ремонт
12 3A1544L
ПРИМЕЧАНИЕ. Одно впускное седло (6) оснащено
клапаном снятия давления. См. Р
ИС . 3. Это седло должно
располагаться точно в указанном на рисунке месте (с
левой стороны, как показано на Р
ИС . 4). Используйте
текстовую отливку на впускном корпусе в качестве
направляющей.
16. Снимите шарики (5), впускные седла (6 и 33) и
прокладки (7).
17. Осмотрите клапан снятия давления в седле (6),
чтобы убедиться в отсутствии засорения. Надавите
на шарик клапана, чтобы убедиться в свободном
движении шарика и пружины. См. Р
ИС . 3.
18. Закрепите плоские поверхности поршневой гайки
(12) в зажимном приспособлении. Отвинтите гайку
от штока (17). Снимите распорку (44). Разберите
поршень (10) и снимите уплотнение (11).
ПРИМЕЧАНИЕ. Поршневая распорка (44) отсутствует в
нижних частях насоса объемом 750 куб. см.
19. Очистите все детали совместимым растворителем.
Осмотрите детали для выявления признаков износа
или повреждений. Если используется ремонтный
комплект, замените старые детали новыми из
комплекта и после замены утилизируйте их. При
необходимости замените другие детали.
Изношенные или поврежденные детали могут стать
причиной ненадлежащей работы насоса или
преждевременного износа новых уплотнений.
ПРИМЕЧАНИЕ
Следите за тем, чтобы не уронить и не повредить
шарики (5) или седла (6 и 33). Поврежденный шарик
или седло не смогут надлежащим образом обеспечить
герметизацию, что приведет к утечке в насосе. Одно
седло впускного клапана (33) можно переворачивать,
чтобы обеспечить более продолжительную
эксплуатацию седла. Тем не менее седло впуска
жидкости (6) содержит клапан снятия давления, и его
нельзя переворачивать. Правильную ориентацию см.
на Р
ИС . 3.

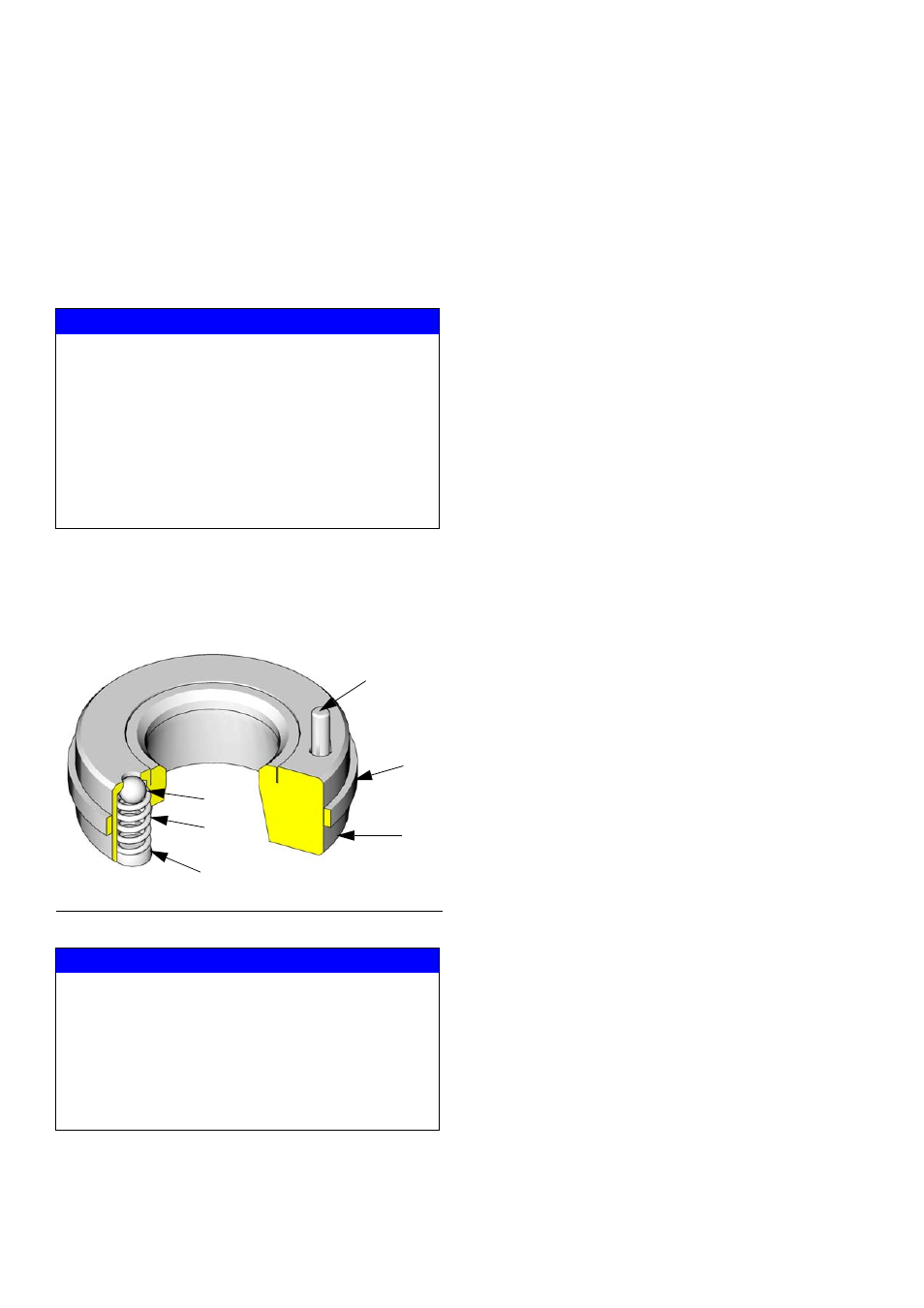

Р ИС . 3. Впускное седло с клапаном снятия давления
ПРИМЕЧАНИЕ
Если клапан снятия давления в седле (6) засорен или
заполнен материалом, обработайте седло
совместимым растворителем. Убедитесь в том, что
шарик и седло очищены от осадков материала.
Если клапан снятия давления невозможно тщательно
очистить таким образом, чтобы обеспечить свободное
движение шарика и пружины, замените седло (6).
TI8407a
7
6
шар
пружина
клапан снятия
давления
штифт
