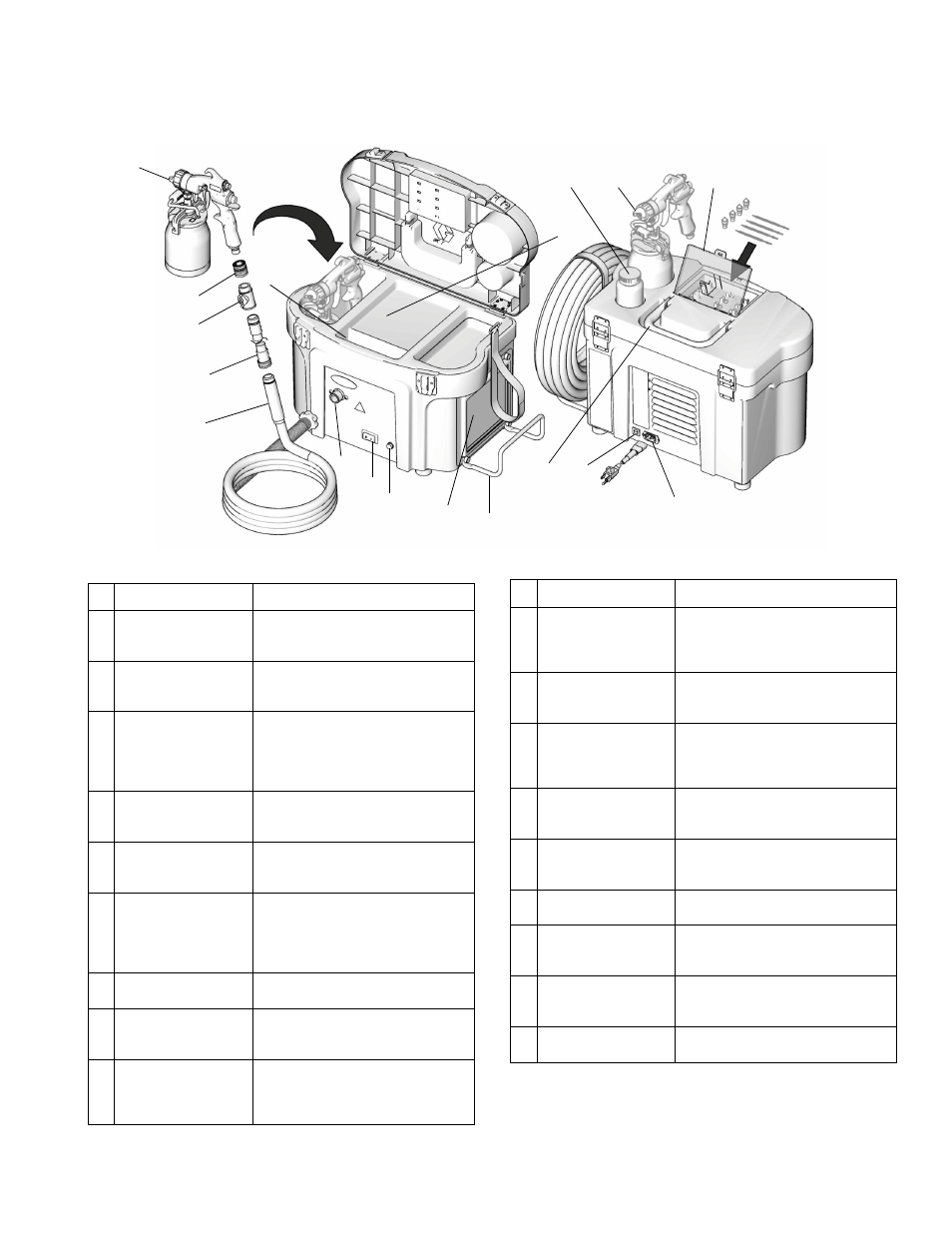

Обозначение деталей
313425G
7
Обозначение деталей
H
K
J
B
A
C
D
F
E
G
L
U
N
P
R
S
T
ti13854a
M
Деталь
Обоэнауение
A
Воздуховыпускной
патрубок
распылителя
HVLP-соединитель для
подачи сжатого воздуха на
распылительный пистолет HVLP
B
Выключатель
питания
распылителя
Выключатель On/Off (Вкл/Выкл) для
электродвигателя распылителя
C
Отделение для
хранения
комплектов для
распыления
жидкости
Предназначено для хранения
до четырех комплектов для
распыления жидкости
D
Рукоятка
распылителя
Укладывается плашмя для
занимания минимального
пространства при хранении
E
Отделение для
хранения шнура
питания
Предназначено для хранения шнура
питания
F
Воздушные фильтры
(фильтр
предварительной
очистки и основной
фильтр)
Обеспечивает фильтрацию воздуха
для распылительного пистолета
и для электродвигателя
G
Распылительный
пистолет
Распылительный пистолет Graco
EDGE
™
с курком EasyGlide
™
H
Индикатор
засоренности
воздушного фильтра
Светится, когда необходимо очистить
или заменить воздушный фильтр
J
Соединитель и шнур
питания
Обеспечивает электропитание
для распылителя (шнур питания
поставляется вместе
с распылителем)
K
Возвращаемый в
исходное положение
автоматический
выключатель
Обеспечивает защиту
электродвигателя
L
Быстроразъемное
соединение
Обеспечивает быстроразъемное
соединение для распылительного
пистолета
M
Воздушный клапан
В распылителях модели Fine Finish
9.0 и 9.5 предоставляет возможность
перекрывания подачи сжатого
воздух в распылительный пистолет
N
Воздушный шланг
Шланг, 30 футов x 1 дюйм, который
соединяет распылительный
пистолет и распылитель
P
Катушка для шланга
Предназначена для хранения
воздушного шланга, когда он
не используется
R
Лоток для хранения
Предоставляет дополнительное
место для хранения
S
Держатель для
очищающего
колпачка
Предназначен для хранения
очищающего колпачка
T
Держатель для
распылительного
пистолета EDGE
Предназначен для наружного
хранения распылительного
пистолета
U
Шланг, 4 фута.
Обеспечивает повышенную гибкость
для распылителя Fine Finish 9.5
Деталь
Обоэнауение
