Страница 11: Разборка распылителя
Ремонт
313425G
11
Ремонт

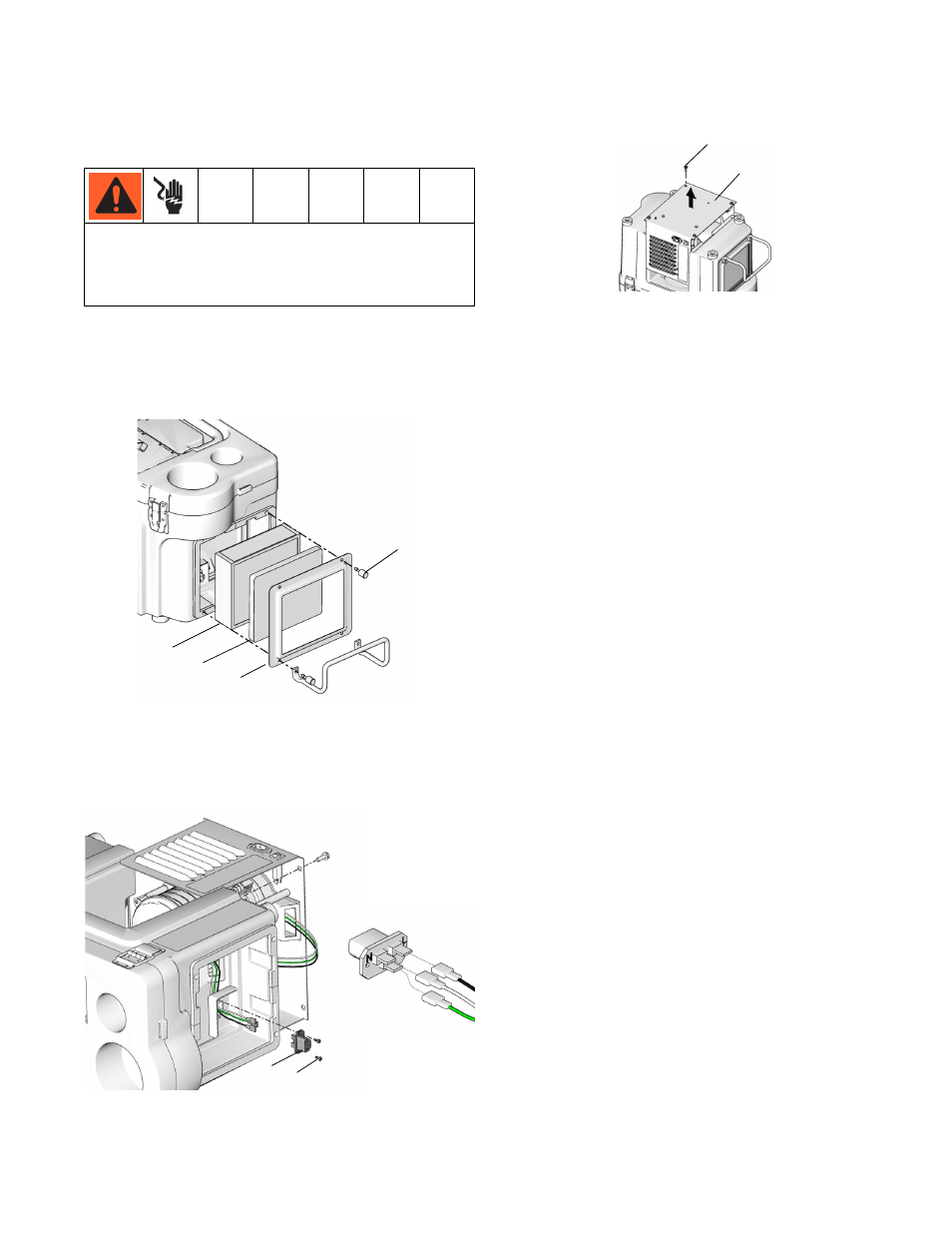

Разборка распылителя
1.
Открутите четыре винта с накатанной головкой (18)
и снимите держатель фильтра (17), фильтр
предварительной очистки (20) и основной фильтр (16).
Детали, стр. 15.
2.
Снимите два винта (101) и заглушку впускного
отверстия (61) с коробки HVLP (1). Снимите с
заглушки впускного отверстия (61) три
соединительных зажима двигателя.
3.
Уложите распылитель верхней стороной вниз.
Выкрутите четыре винта (77) из плиты основания
распылителя (2).
4.
Вытащите вверх плиту основания распылителя
и прикрепленные к ней детали. Пропустите провода
электродвигателя, которые соединены с входным
разъемом через отверстие в HVLP-коробке.
5.
Отремонтируйте или замените любые необходимые
детали.
Узел распылителя
1. Замените прокладки канала (59, 60) и все прочие
изношенные или поврежденные детали. Замените
автоматический выключатель (32), если он
зациклен. Снимите остаток адгезива от предыдущих
прокладок. Протрите все липкие поверхности
растворителем для лаков (т. н. уайт-спиритом).
Дождитесь полного испарения растворителя,
прежде чем устанавливать новую прокладку.
2. Расположите канал (22) перпендикулярно к
основанию (2) с помощью регулируемого угольника,
упор которого проходит по всей длине самой
протяженной стороны канала. Удерживая канал в
перпендикулярном к основанию положении,
аккуратно уберите угольник.
3. Переверните распылитель. Аккуратно опустите
плиту основания и закрепленные детали в коробку
HVLP (1).
ПРИМЕЧАНИЕ. Необходимо сохранять
выравнивание канала.
4. Пропустите провода двигателя, подключаемые к
заглушке (61) через входное отверстие в коробке
HVLP.
5. Закрепите плиту основания на коробке HVLP (1)
четырьмя винтами (77). При необходимости
совместите отверстия под винты с помощью
зажимов. Закрепите их на внешней стороне коробки
HVLP (1).
6. Установите три соединительных зажима двигателя в
заглушку (61). Закрепите заглушку (61) на коробке
HVLP (1) двумя винтами (101).
7. Установите прокладки фильтра (19), главный
фильтр (16) – стрелка должна быть направлена к
коробке HVLP (1), предварительный фильтр (20),
фиксатор фильтра (17) и стойку для шлангов (35)
четырьмя барашковыми винтами (18).
Чтобы избежать травмирования, включая поражение
электрическим током, выключите распылитель и
отсоедините вилку шнура питания от розетки перед
выполнением любых ремонтных работ на турбине.
ti13061a
18
17
16
20
ti13062a
ti13063a
36
45
ti12973a
77
2
