Эксплуатация системы
3A0515D
47
Выравнивание давления
компонентов A è B
При слишком высоком давлении компонента B в ходе его
впрыска поток компонента A будет оттеснен. Клапан не
будет открыт достаточно долго, что приведет к подаче
аварийного сигнала о превышении соотношения.
При слишком низком давлении компонента B он не будет
впрыснут в достаточном объеме. Клапан останется
открытым слишком долго, что приведет к подаче
аварийного сигнала о снижении соотношения.
Правильный выбор размера ограничителя компонента B
и выравнивание давления компонентов A è B позволит
удержать давление в системе в необходимом диапазоне,
что обеспечит стабильность соотношения смешивания.
. 57 показывает баланс давления компонентов A è B,
считываемый на входе дозатора. Рекомендуется
устанавливать давление компонента B на 5—15 % выше
давления компонента A для поддержания системы
в управляемом диапазоне, а также для получения
устойчивого соотношения смешивания и правильно
смешанного материала. Если давление не выровнять
(«Слишком высокое давление компонента B» или
«Слишком низкое давление компонента B»), получение
устойчивого необходимого соотношения смешивания
может стать невозможным. Система выдаст аварийный
сигнал о нарушении соотношения и прекратит работу.
ПРИМЕЧАНИЕ. Системы с несколькими значениями
расхода рекомендуется настраивать для корректной
работы при максимальном расходе, чтобы обеспечить
адекватную подачу жидкости на всем
диапазоне расхода.
При динамическом дозировании клапан дозирования
компонента A постоянно открыт. Клапан дозирования
компонента B будет постоянно открываться
и закрываться. Одно срабатывание в 0,5—1,0 секунд
указывает на достижение правильного баланса.
Контролируйте характеристики системы, наблюдая
за предупреждениями на дисплее устройства EasyKey,
которые предоставляют информацию о характеристиках
системы, и соответствующим образом регулируйте
давление. См. Табл. 6 на стр. 48.
Р
ИС

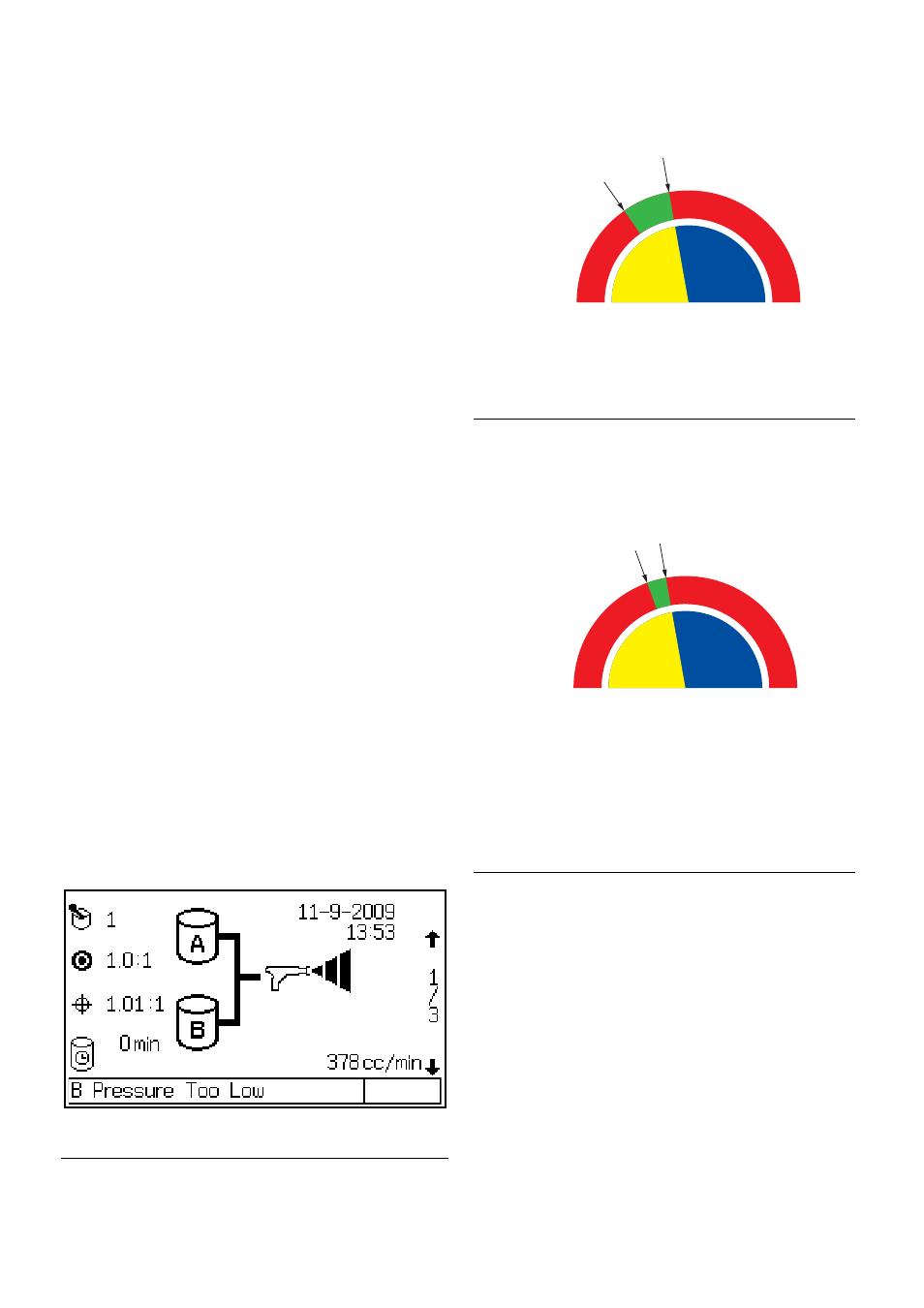

. 56. Слишком низкое давление
компонента B, отображение EasyKey
Р
ИС
. 57. Управляемый диапазон давления
компонентов A è B при выборе ограничителя
правильного размера
Р
ИС
. 58. Управляемый диапазон давления
компонентов A è B при выборе слишком
большого ограничителя
Слишком
низкое
давление
компонента B
Уп
рав
ля
ем
ый
ди
апа
зон
Давление
компонента A
Давление
компонента B
Слишком
низкое
давление
компонента B
Давление
компонента A
Давление
компонента B
ПРИМЕЧАНИЕ. Если ограничитель слишком мал,
может потребоваться создание большего перепада
давления, чем может обеспечить ваша система.
Слишком
высокое
давление
компонента B
Слишком
высокое
давление
компонента B
Упр
авл
яем
ый
диа
паз
он
(нед
ост
ато
чен
)
