Эксплуатация системы
44
3A0515D
5.
Компоненты предварительно смешиваются
в интеграторе, затем смешиваются равномерно
в статическом смесителе (SM).
ПРИМЕЧАНИЕ. Для управления выходным потоком
из статического смесителя в пистолет-распылитель
установите дополнительный регулятор давления
жидкости.
6.
Компоненты А и В попеременно подаются
в интегратор до тех пор, пока нажат пусковой курок.
7.
Если пусковой курок не нажимается в течение двух
минут, система переключается в режим простоя, при
котором закрываются все клапаны дозирования
в коллекторе смешивания.
8.
Когда пусковой курок нажимается снова, система
ProMix 2KS продолжит выполнение процесса с той
точки, где процесс был остановлен.
ПРИМЕЧАНИЕ. Работа может быть остановлена
в любое время путем нажатия клавиши режима
ожидания
или при выключении главного
выключателя питания.
Табл. 5. Схема последовательного дозирования
Соотношение
смешивания
= 2,0:1
Доза 1
Доза 2
Доза 3
A = 2
B = 1
Р
ИС

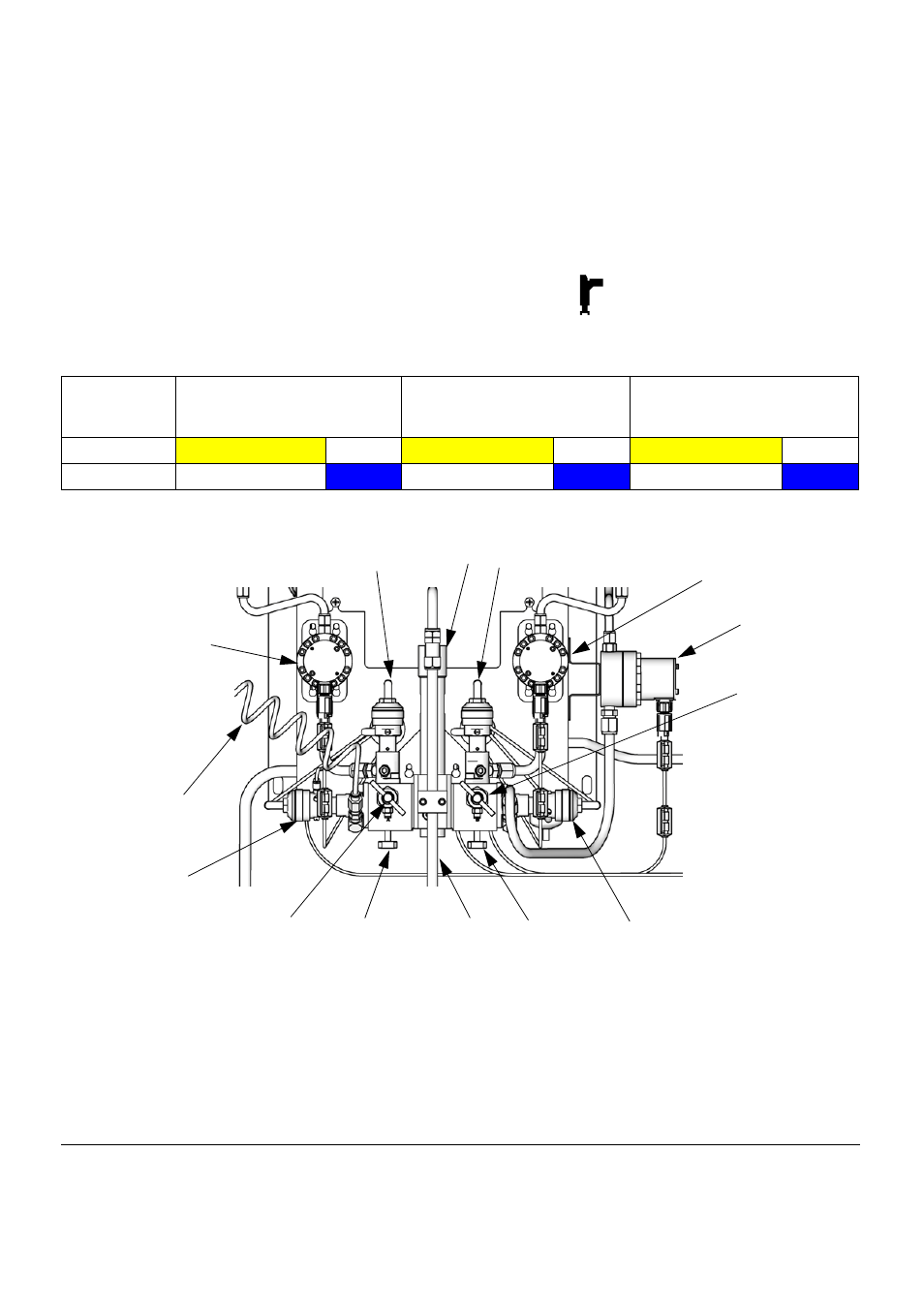

. 51. Настенная жидкостная станция, последовательное дозирование
TI12556b
MA
MB
DVB
MS
SPV
DVA
APV
SM
FI
SVA
SVB
RVB
RVA
Ключ:
MA
Расходомер компонента А
DVA Клапан дозирования компонента А
RVA Пробоотборный клапан компонента А
SVA Запорный клапан компонента A
MB
Расходомер компонента B
DVB Клапан дозирования компонента B
RVB Пробоотборный клапан компонента B
SVB Запорный клапан компонента B
MS
Измеритель расхода растворителя
(вспомогательное устройство)
SPV Клапан промывки растворителем
APV Клапан продувки воздухом
SM
Статический смеситель
FI
Жидкостный интегратор
