Технические данные
3A1794F
7
Технические данные

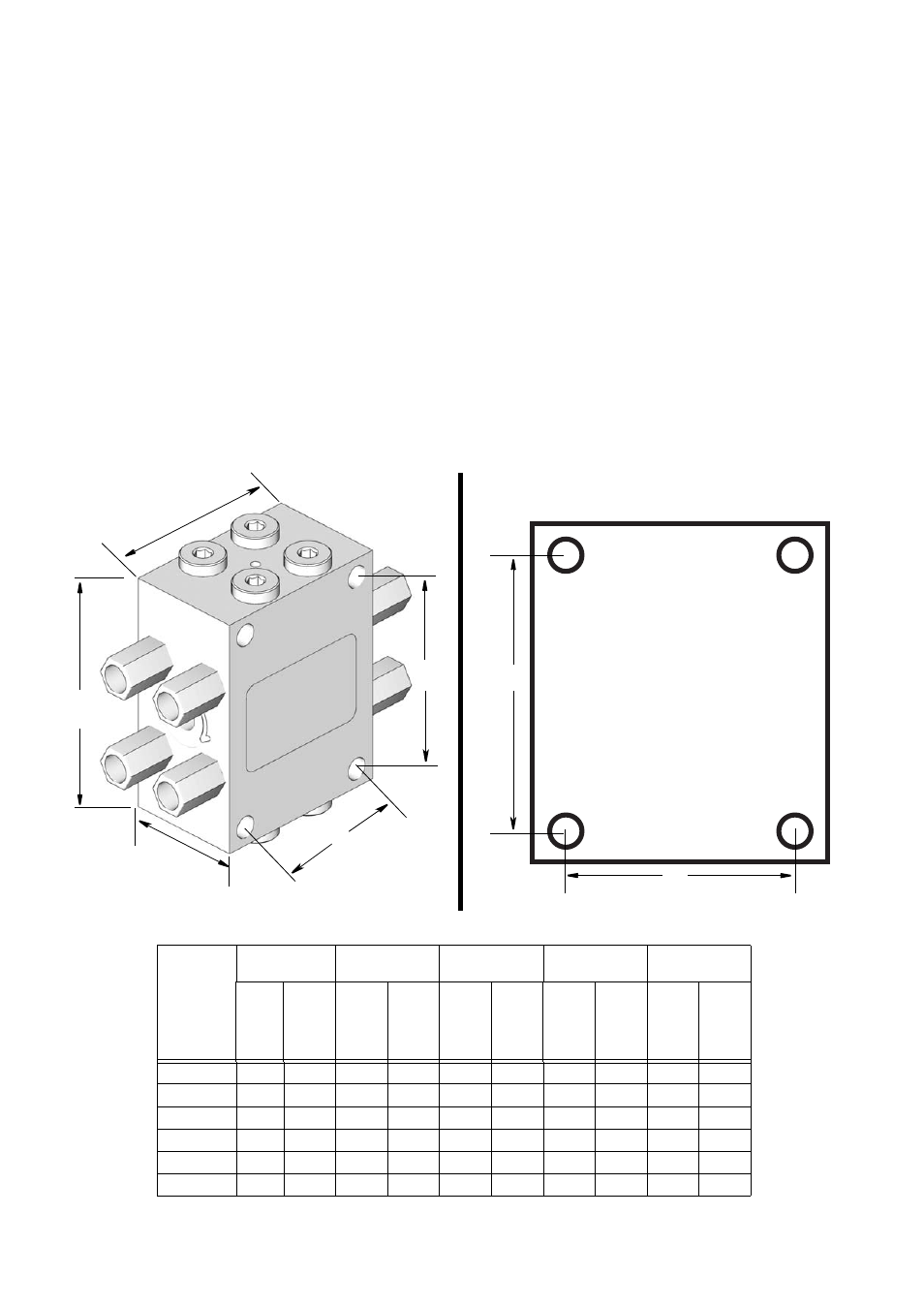

Габариты
Смачиваемые детали
Сталь, фтороуглерод
Максимальное давление
5076 фунтв/кв. дюйм (35 МПа, 350 бар)
Максимальная рабочая температура
Уплотнения из фтороуглерода 350 °F (177 °C)
СМАЗКА
Жидкая или густая вплоть до класса консистенсии 2 по
NLGI
Выпускной объем
0,012 ку6. дюйма
Резьба выходного отверстия
1/8 — 27, стандартная трубная резьба NPT
Резьба адаптеров выходных отверстий
1/8 — 27, резьба c герметичным соединением NPSF
Максимальная продолжительность цикла с
бесконтактным переключателем
200 циклов/мин
Установочные отверстия вмещают диаметр болта
0,25 дюйм (6 мм)
Номер
Ширина
Толщина
A
B
Картина установки
A
B
по каталогу
Выходные
отверстия
моноблочн
ого
прогресси
вного
клапана
Номер по
каталогу
Ширина
Толщина
Отверстия
установки A
Отверстия
установки
B
дюйм
мм
дюйм
мм
дюйм
мм
дюйм
мм
дюйм
мм
6
2,98
7,57
2,37
6,02
1,50
3,81
2,50
63,5
1,84
46,7
8
2,98
7,57
2,37
6,02
1,50
3,81
2,50
63,5
1,84
46,7
10
2,98
7,57
2,48
6,30
1,75
4,45
2,50
63,5
2,08
52,8
12
2,98
7,57
2,48
6,30
1,75
4,45
2,50
63,5
2,08
52,8
14
2,98
7,57
2,88
7,32
2,25
5,72
2,50
63,5
2,40
60,9
16
2,98
7,57
2,88
7,32
2,25
5,72
2,50
63,5
2,40
60,9
