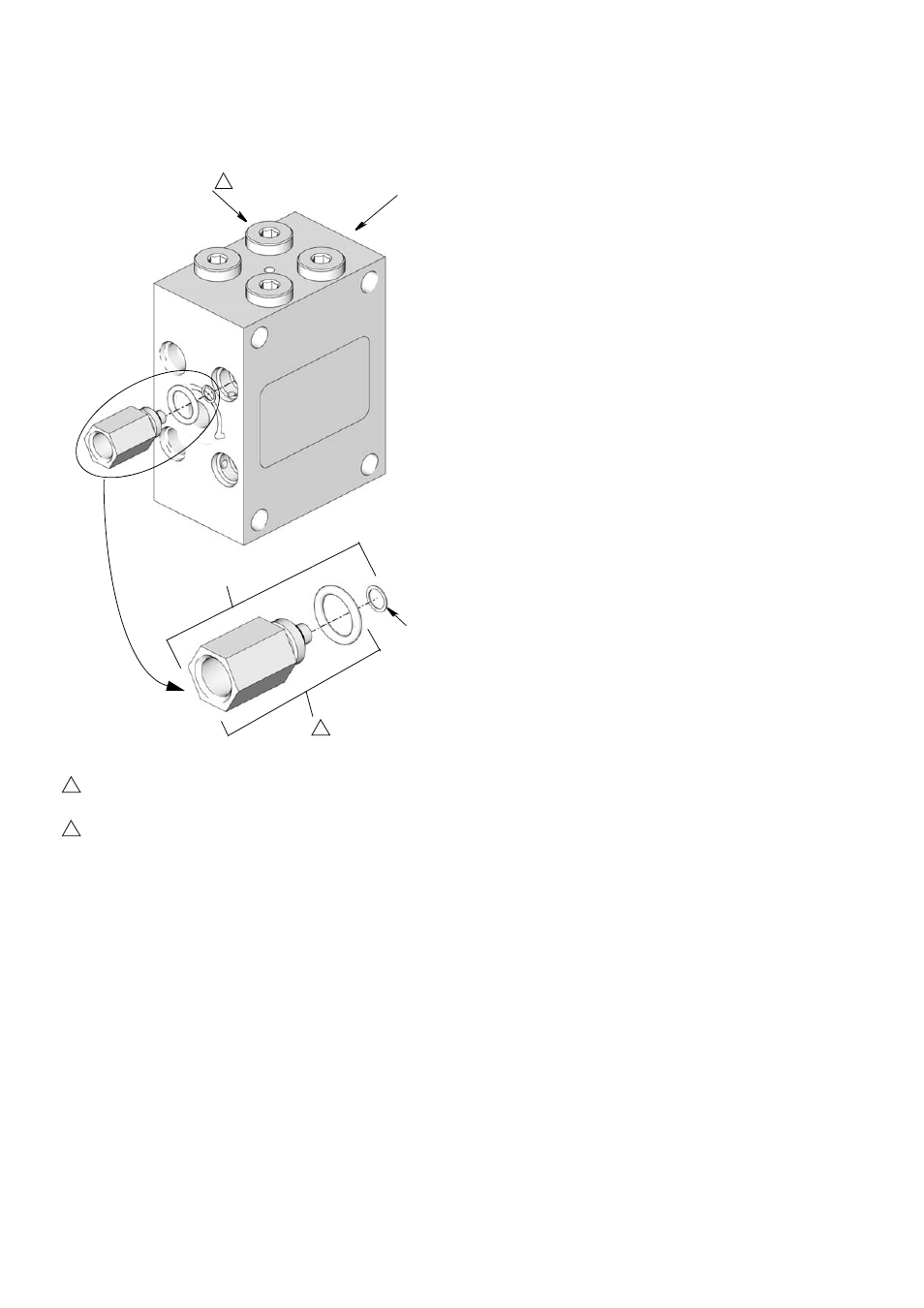

Детали
6
3A1794F
Детали
*
2
3
1
Затяните с усилием 15—18 ôóòo-фунтв
(20,3—24,4 Н·м).
1
1
Затяните с усилием 8—10
ôóòo-фунтв (10,8—13,5 Н·м).
2
2
ti14066
5
4
¹ на
чертеже
Деталь
¹
Описание
Кол.
1
КЛАПАН, 4 хонингованных
поршня, модели 24Е406, 24Е407
1
КЛАПАН, 6 хонингованных
поршней, модели 24Е408,
24Е409
1
КЛАПАН, 8 хонингованных
поршней, модели 24Е410,
24Е411
1
2
24E757
ЗАГЛУШКА, без кольца, модели
24Е406, 24Е407
8
ЗАГЛУШКА, без кольца, модели
24Е408, 24Е409
12
ЗАГЛУШКА, без кольца, модели
24Е410, 24Е411
16
3
24E857
КОМПЛЕКТ, проверенный
адаптер выходного отверстия,
резьба NPSF
• Модель 24E406
6
• Модель 24E407
8
• Модель 24E408
10
• Модель 24E409
12
• Модель 24E410
14
• Модель 24E411
16
4
24E232 АДАПТЕР, выходное отверстие,
резьба c герметичным
соединением NPSF
1
5
125011 УПЛОТНЕНИЕ, торцевое,
эластомерное
1
6
557349
ЗАГЛУШКА, сухое уплотнение,
резьба 1/8 c герметичным
соединением NPSF (не
показано, поставляется
отдельно)
1
