Установка
3A1794F 3
Установка
Моноблочный прогрессивный клапан должен быть
подготовлен к установке в системе. Он был испытан в
заводских условиях и не требует какой-либо
дополнительной модификации.
Работа клапана осуществляется во время подачи
смазочного вещества под давлением. После
прекращения его подачи клапанные поршни
останавливаются. Как только поток смазочного
вещества возобновится, цикл выпуска будет продолжен
с места остановки.
ПРИМЕЧАНИЕ. Для обеспечения надлежащего уровня
чистоты в соответствии с ISO 18/14 необходимо
обратиться к производителю оборудования и его несущих
компонентов.
Адаптеры выходных отверстий
Каждый модуль поставляется с соответствующим
количеством адаптеров выходных отверстий. Установите
один адаптер в каждый свободный порт выходного
отверстия.
Адаптеры выходных отверстий имеют стандартную
резьбу для соединения с трубными фитингами.
Рекомендуемые трубные фитинги
• Фитинги должны иметь шестигранный переходник
макс. 14 мм (9/16 дюйма).
Комбинация разделительных
портов
Выходные отверстия разделительных модулей
моноблочного прогрессивного клапана могут быть
скомбинированы для увеличения количества смазочного
вещества, подаваемого через конкретное выходное
отверстие.
1. Извлеките адаптер выходного отверстия из модуля.
2. Извлеките торцевое уплотнительное кольцо (a) из
адаптера выходного отверстия (b) (Р
ИС .1).
3. Вставьте адаптер выходного отверстия (b) вместе с
приобретаемой пользователем заглушкой (c) для
увеличения выпускного объема вдвое.
Смазочное вещество из добавленного адаптера
выходного отверстия перенаправляется к следующему
отверстию разделительного модуля моноблочного
прогрессивного клапана в направлении по часовой
стрелке в соответствии с указателями (A),
обозначенными на модуле (см. Р
ИС .1).
Например, на Р ИС .1: Извлечение торцовых
уплотнительных колец и добавление 2-х адаптеров
выходных отверстий втрое увеличит количество
смазочного вещества, выходящего из следующего
отверстия. Через это отверстие будет осуществляться
выпуск вещества из вставленных выходных отверстий,
которые теперь перенаправляются, как и вещество,
подаваемое на это же отверстие.
Процедура сброса давления
Ослабьте соединение входного отверстия (В) для выхода
воздуха через фитинг и сброса давления в модуле.
Удаление воздуха из системы
Перед возобновлением работы оборудования после
проведения технического обслуживания или ремонта
необходимо вручную удалить воздух из системы.
ПРЕДУПРЕЖДЕНИЕ
Для обеспечения правильного функционирования и
тестирования необходимо использовать
поставляемые адаптеры выходных отверстий.

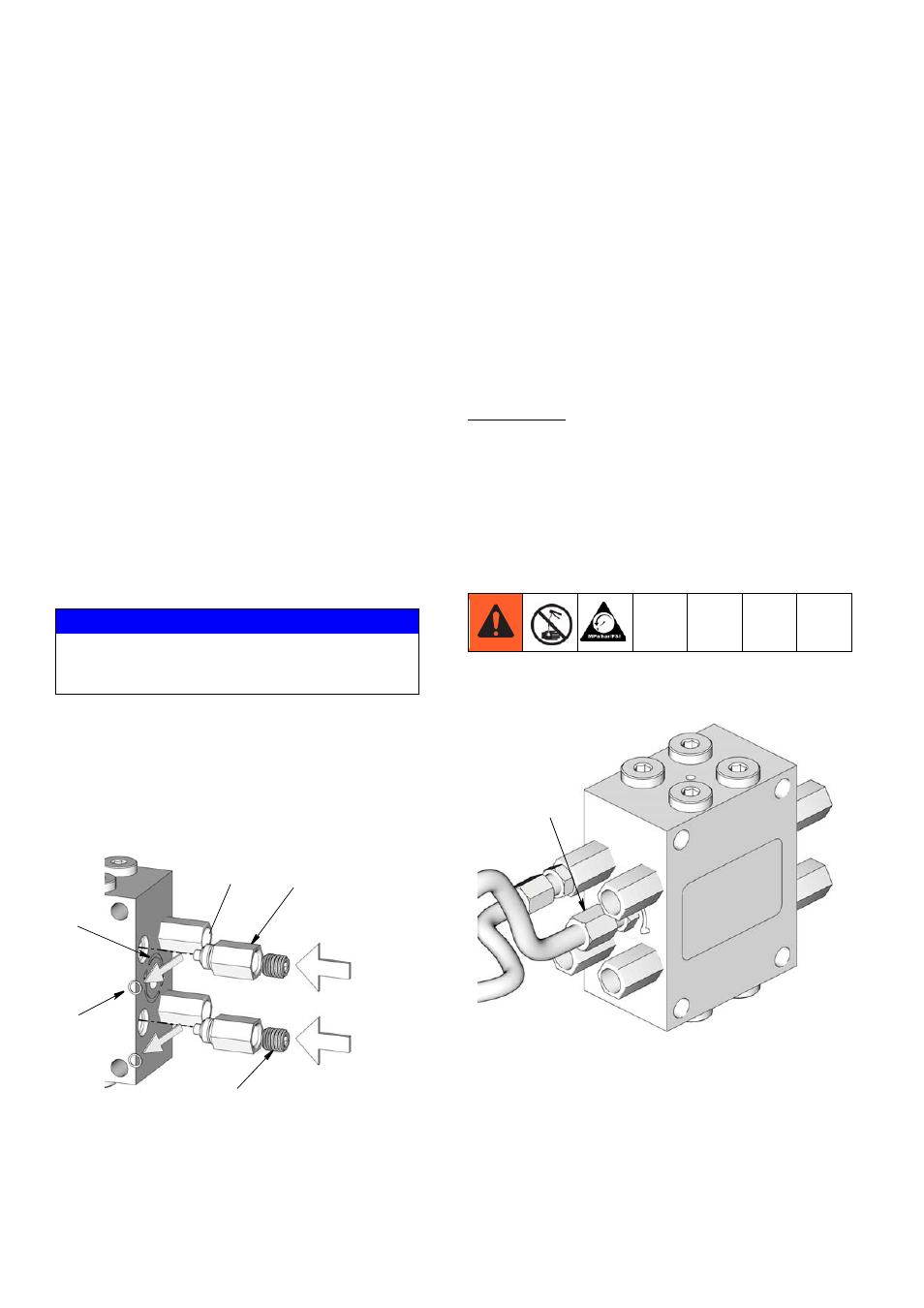

Р ИС .1
A
ti13744
A
b
С
3 выходных
отверстия
Р ИС .2
B
ti13745
