Детали – Инструкция по эксплуатации Graco Fast-Flo Air Motor
Страница 9
307456 9

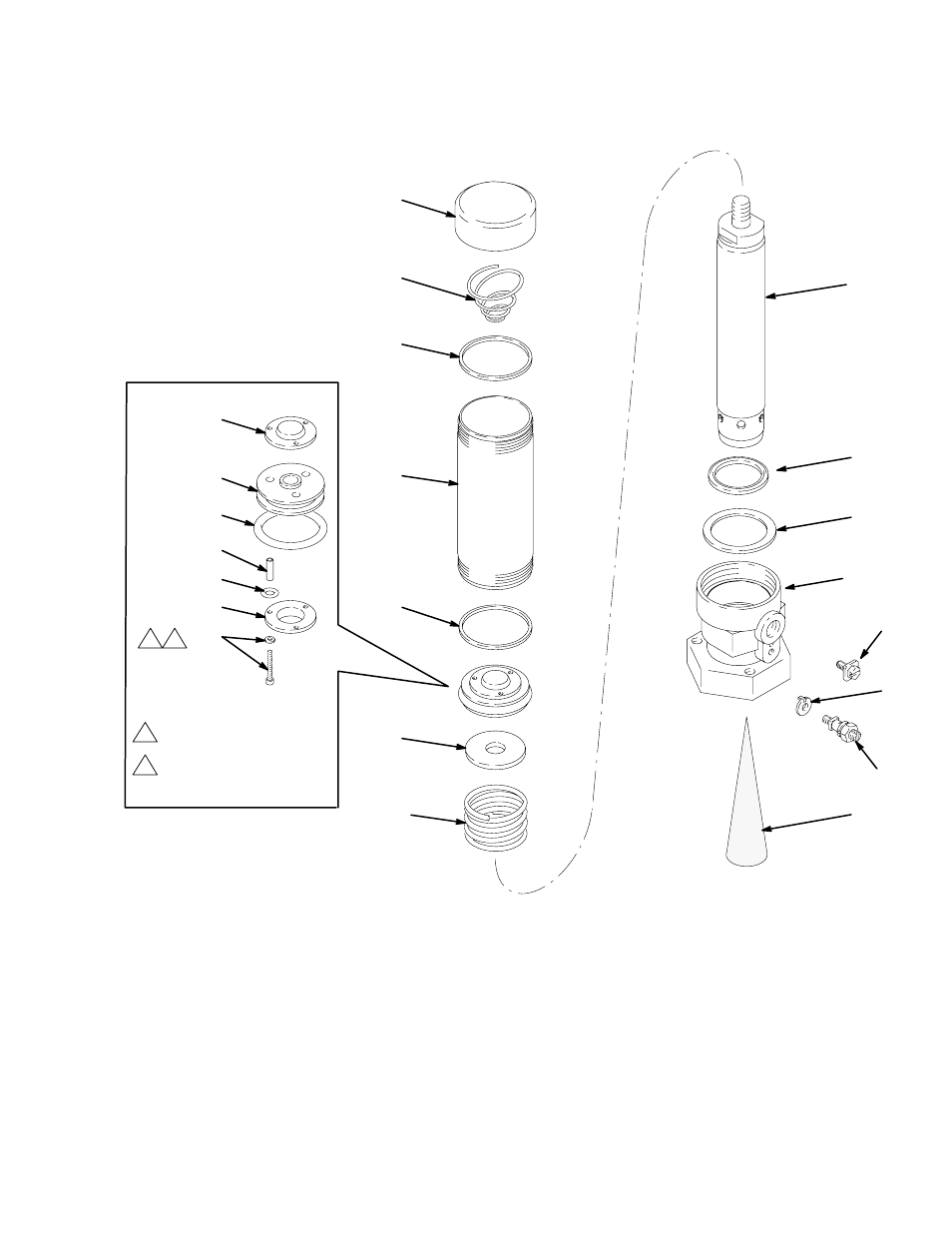

Детали
03655B
*16
*14
27
*13
28
15
*12
7
5
{6
8
6{
4
20
23
9{
22
1
26
1
2
1
2
Нанесите герметик
Затяните с моментом
затяжки в 1,3-1,6 Н
S
м
(10-14 дюймов-фунт).
10{
2
3
Ссылка
¹
Деталь ¹ Обозначение
Кол-во
Ссылка
¹
Деталь ¹ Обозначение
Кол-во
1
116343
ВИНТ заземляющий,
для невнесенных в UL-список насосов
1
2
104029
ЗАЖИМ, заземление, для внесенных
в UL-список насосов
1
3
104582
ШАЙБА, с усиками, для внесенных
в UL-список насосов
1
4
157872
ШАЙБА, клапан
1
5
178866
ПРУЖИНА, сжатия
1
6
†
172404
ПРОКЛАДКА, неопреновая
2
7
172406
ЗАЗОР, цилиндр
1
8
172407
ЦИЛИНДР
1
9
†
172585
УПЛОТНЕНИЕ, призматического профиля;
нитриловая резина
1
10
†
172595
ШАЙБА, придерживающая
11
220168
УЗЕЛ ПОРШНЯ ВОЗДУШНОГО КЛАПАНА И
ПОРШНЯ Включая позиции 12-16, 27 и 28
1
12*
220884
. ВИНТ, с головкой под торцевой ключ; ¹
6-32 25 мм (1 дюйм) lg; с медной прокладкой
3
13*
181485
. ПРОКЛАДКА, пластина клапана
3
14*
189210
. ПОРШЕНЬ, для воздуха; алюминий
1
15
181487
. ПЛАСТИНА, воздушный впускной клапан
1
16*
162729
. ПЛАСТИНА, воздушный выпускной клапан
1
20
178780
ПРУЖИНА, сжатия
1
22
215946
ОСНОВАНИЕ, пневматический двигатель
(включая позицию 9)
1
23
215947
ВАЛ, поршень (включая позицию 26)
1
26
178490
. ГЛУШИТЕЛЬ
1
27
108357
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; фторэластомер
1
28
108358
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; фторэластомер
3
* Рекомендуемые запасные части в ящике для инструмента. Храните эти
запасные части в доступном месте, чтобы сократить время простоя.
† Поставляется в ремонтном комплекте 214584.
