Установка – Инструкция по эксплуатации Graco Fast-Flo Air Motor
Страница 5
307456 5
Установка
Заземление
Надлежащее заземление является одним из важнейших
факторов обеспечения безопасности системы.
Для снижения риска статических разрядов заземлите
насос. Обратитесь к вашему местному нормативному
законодательству по электрооборудованию, чтобы
ознакомиться с инструкциями по заземлению в вашем
регионе и типами заземляемого оборудования. Убедитесь,
что вы заземлили все перечисленное ниже оборудование:
D Насос: Используйте заземляющий провод и зажим,
как показано на Рис. 1 (внесенные в UL-список
насосы) или Рис. 2 (не внесенные в UL-список насосы).
D Воздушный компрессор: Следуйте рекомендациям
изготовителя.
D Окрашиваемый предмет: Следуйте принятым
на предприятии нормативам.
D В случае использования емкостей для растворителя
при промывке или сбросе давления, сначала плотно
прижмите металлическую часть пистолета-
распылителя к боковой поверхности заземленной
металлической емкости, а только затем нажимайте
на курок пистолета‐распылителя.
D Чтобы обеспечить неразрывность цепи заземления
при промывке или сбросе давления, сначала плотно
прижмите металлическую часть пистолета-
распылителя к боковой поверхности заземленной
металлической емкости, а только затем нажимайте
на курок пистолета‐распылителя.
Для заземления насоса:

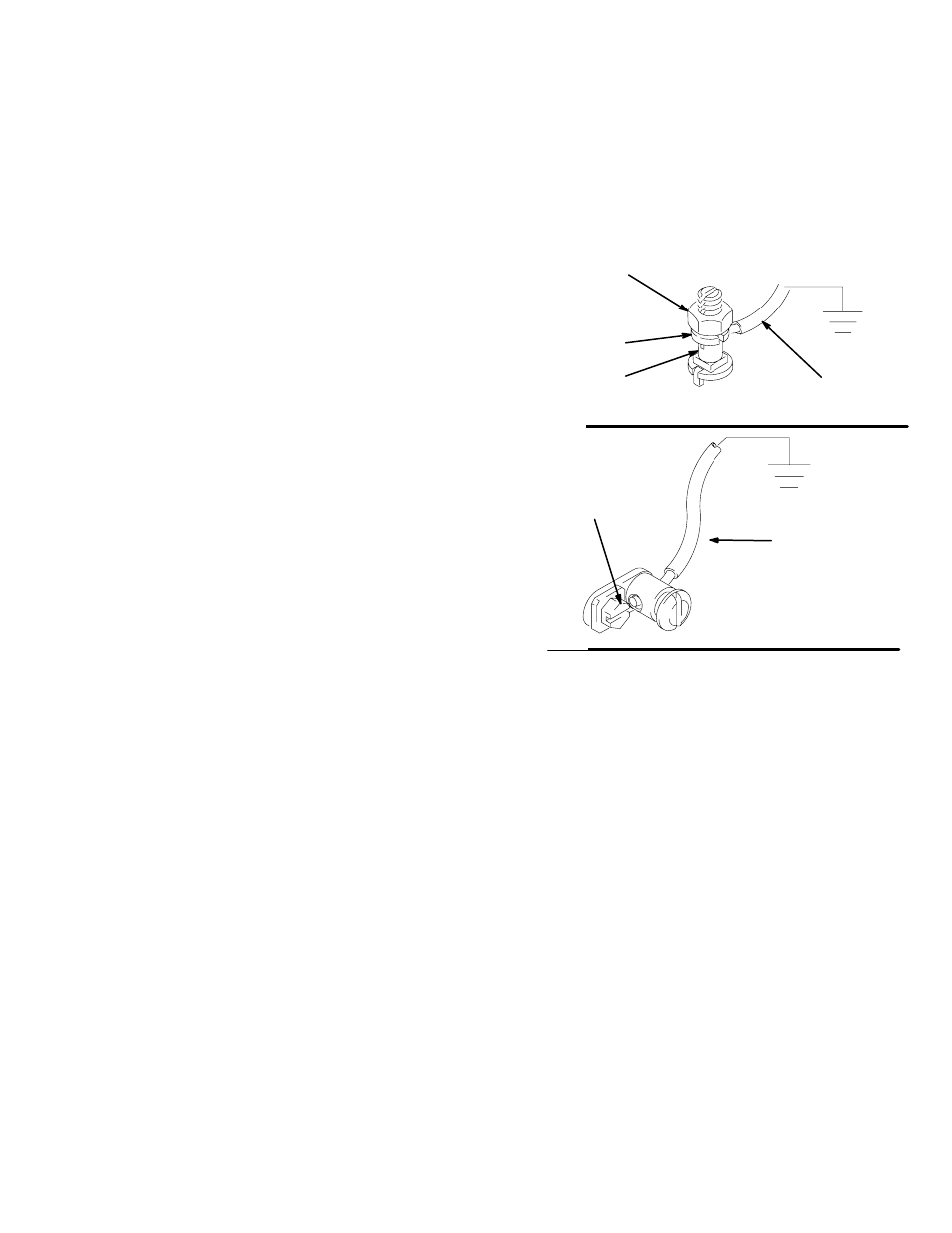

1. Внесенные в UL-список насосы: Используйте
заземляющий провод и зажим, как показано
на Рис. 1. Ослабьте затяжку заземляющей контргайки
с проушиной (W) и шайбы (X). Вставьте один конец
заземляющего провода (Y) с минимальным сечением
в 12 ga (1,5 мм
2
) в прорезь проушины (Z), и надежно
затяните контргайку. Подсоедините другой конец
заземляющего провода с наконечником к надежной
линии заземления. Заказывайте деталь ¹ 237569
Заземляющий провод и зажим.
2. Не внесенные в UL-список насосы: Используйте
провод заземления и зажим, как показано на Рис. 2
. Выкрутите винт заземления (Z) и вставьте через
проушину кольцевого зажима на конце провода
заземления (Y). Вкрутите винт заземления обратно
в насос и надежно затяните его. Подсоедините
другой конец заземляющего провода к надежной
линии заземления. Заказывайте деталь ¹ 222011
Провод заземления и зажим.
Рис. 1
Y
W
X
Z
Ðèñ. 2
TI1052
Y
Z
