Ремонт
Установка Установка Установка передней передней передней крышки крышки крышки
1. Счистите весь мусор с сопряженных
поверхностей прокладки на передней крышке
(12) и корпусе насоса (1), затем очистите их с
помощью ацетона или тормозного очистителя,
чтобы удалить остатки. Это важно для
обеспечения герметичности.
ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. Чтобы обеспечить
герметичность уплотнения, корпус насоса
и передняя крышка не должны содержать
загрязнений, мусора и остатков загрязняющих
веществ.
2. Чтобы удерживать прокладку на месте во время
сборки, нанесите каплю подходящего герметика
на поверхность прокладки для передней крышки
(12).
ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. Отверстия в передней крышке
(12), прокладке(11) и корпусе расположены
ассиметрично. Благодаря этому прокладка
и крышка перемещаются только в одном
направлении.
3. Выровняйте отверстия в прокладке (11) с
отверстиями в крышке (12), прежде чем
наносить каплю герметика на прокладку.
Установите прокладку в крышку.
4. Выровняйте переднюю крышку и прокладку с
корпусом насоса (1), установив винт с головкой
с углублением под ключ (14) и шайбу (13) в
верхнее отверстие и привинтив его к корпусу
насоса (1).
5. Установите оставшиеся винты (14) и шайбы
(13) передней крышки. Затяните винты в
противоположную сторону с усилием 2,8 Н•м (25
дюймофунтов).
ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. Следите за тем, чтобы не
перетянуть винты передней крышки. Это
приведет к деформации прокладки и появлению
утечек в насосе.
Смазка Смазка Смазка насоса насоса насоса
1. Оберните резьбу сливной пробки (17) ПТФЭ
лентой и установите пробку.
2. Используя заливочную воронку, заливайте
смазочное масло для шланга в корпус насоса
через вентиляционное отверстие до уровня,
заметного через переднюю крышку. Уровень
масла не должен превышать среднюю точку
ролика. Для насоса потребуется приблизительно
250 мл (8 унций).
ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. Не Не Не переполняйте. переполняйте. переполняйте.
Переполнение корпуса насоса смазочным
маслом для шланга приведет к повышению
давления с последующей утечкой масла через
крышку или участок зажима. Предварительное
измерение подходящего объема поможет
предотвратить переполнение.

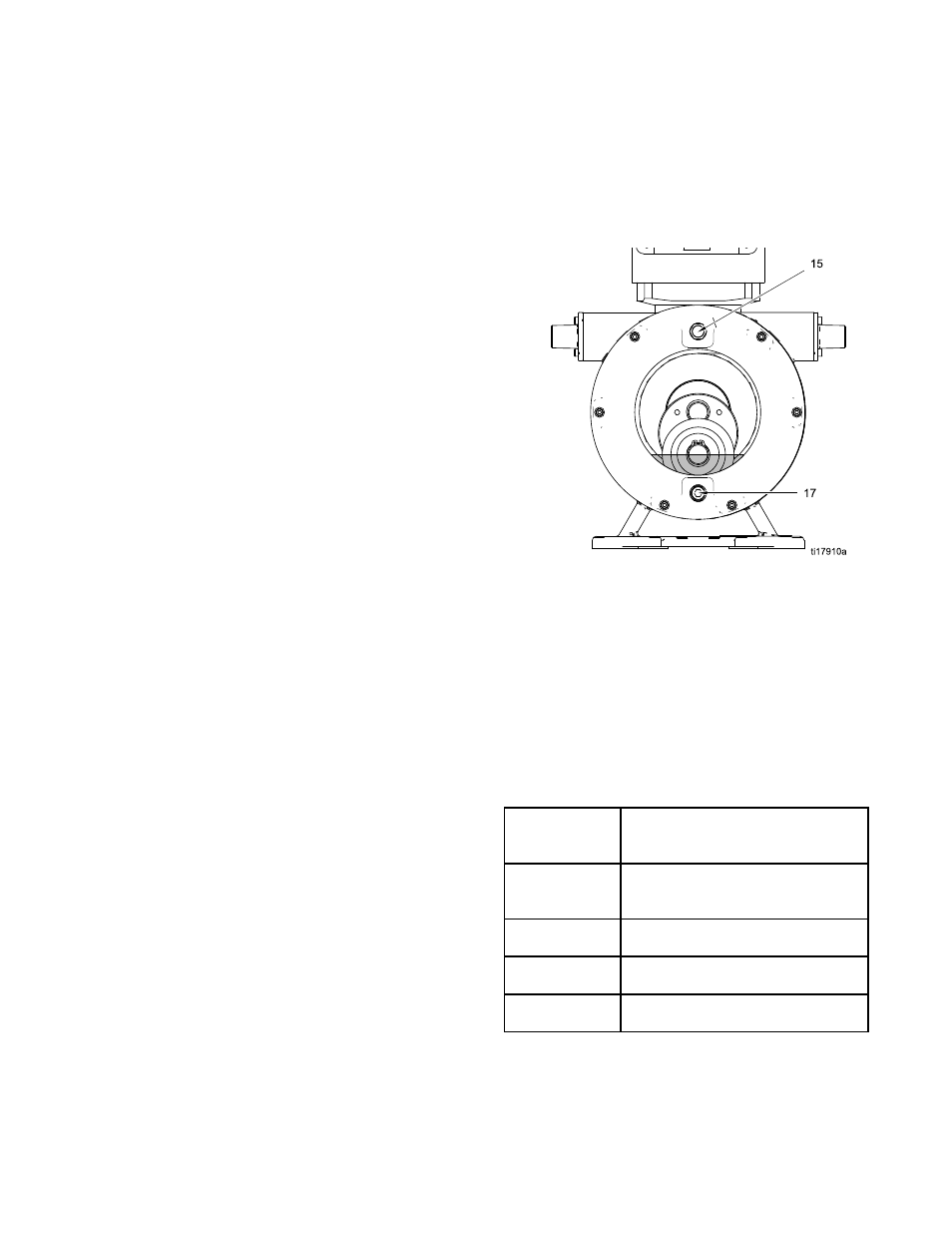

Figure 12 Уровень масла для шланга через
переднюю крышку
3. Оберните резьбу вентиляционной пробки (15)
ПТФЭ лентой и осторожно ввинтите пробку в
вентиляционное отверстие.
ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. Более высокие скорости работы
обеспечивают более интенсивную смазку
, в
результате чего вероятно разбрызгивание масла .
При работе на скорости 85 об / мин или больше
сократите объем масла для шланга , как показано в
таблице ниже .
Рабочая Рабочая Рабочая
скорость
скорость скорость
(об/мин)
(об/мин) (об/мин)
Снижение Снижение Снижение уровня уровня уровня масла масла масла
0–84 Используйте объем,
рекомендованный на этапе
2.
85–104 Используйте 70 %
рекомендованного объема
105–114 Используйте 60 %
рекомендованного объема
115 и выше Используйте 50 %
рекомендованного объема
3A2075C 17
