Страница 14
Ремонт

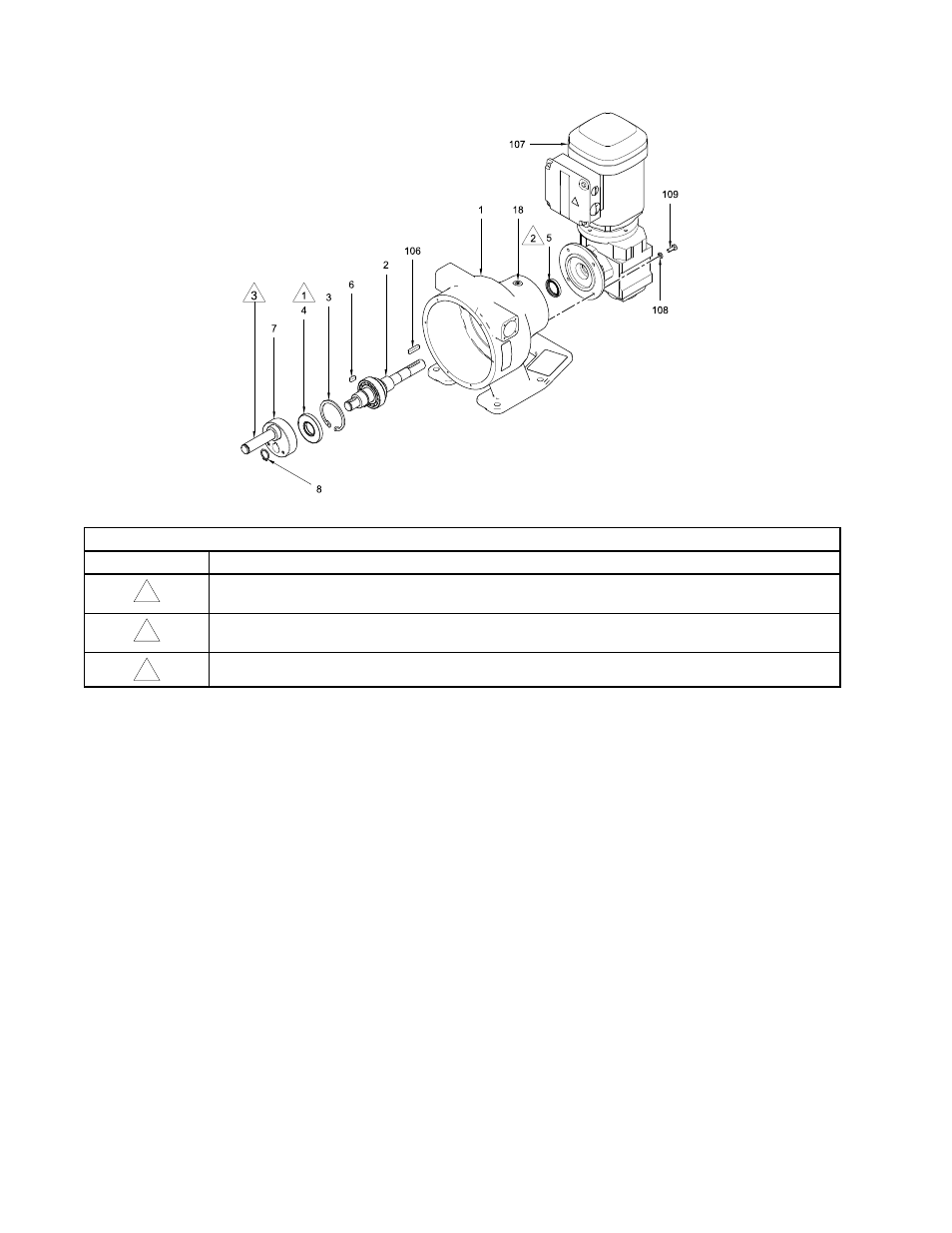

Figure 7 Установка эксцентрикового и выходного вала двигателя
Пояснение
Пояснение
Пояснение ккк рис.
рис.
рис. 7
7
7
Примечание
Примечание
Примечание
Описание
Описание
Описание
1
Кромки уплотнения П-образного сечения (4) должны быть направлены к
подшипникам вала.
2
Кромки уплотнения П-образного сечения (5) должны быть направлены к корпусу
насоса.
3
Нанесите смазочное масло для шланга.
Установка
Установка
Установка двигателя
двигателя
двигателя и
и
и редуктора
редуктора
редуктора
1.
Нанесите противозадирный состав на выходной
вал двигателя (2) и обработайте им шпоночную
канавку.
2.
Редуктор имеет полую конструкцию. Удалите
пластмассовый колпачок с задней стороны
редуктора для облегчения регулировки вала.
3.
Установите узел двигателя и редуктора (107)
на вал (2). Обычно узел устанавливается
таким образом, чтобы двигатель находился
над редуктором. Установите шпонку (106).
Зафиксируйте корпус насоса (1) четырьмя
винтами (109) и шайбами (108).
Установка
Установка
Установка эксцентрикового
эксцентрикового
эксцентрикового вала
вала
вала
1.
Убедитесь, что шпоночная канавка на
выходном вале двигателя (2) направлена вверх.
Возможно, понадобится вручную повернуть
вентилятор двигателя, чтобы установить вал
соответствующим образом.
2.
Установите эксцентриковый вал (7) на конце
выходного вала двигателя (2). Установите
шпонку (6). Эксцентриковый вал и шпонка
должны легко и одновременно перемещаться.
3.
Зафиксируйте эксцентриковый вал (7) с
помощью специального предохранительного
кольца (8).
Установка
Установка
Установка ролика
ролика
ролика
ПРИМЕЧАНИЕ.
ПРИМЕЧАНИЕ.
ПРИМЕЧАНИЕ. Обычно размер ролика указывается
на самом ролике. Убедитесь, что имеющийся у вас
ролик подходящего размера.
1.
Нанесите смазочное масло для шланга на
эксцентриковый вал (7). Установите ролик (102)
на вал. Ролик должен плотно прилегать к валу
с минимальным радиальным перемещением.
См. рис. 8.
2.
Установите предохранительное кольцо ролика
(8). Убедитесь, что ролик (102) свободно
вращается на вале (7).
14
3A2075C
