Ремонт
Установка
Установка
Установка шланга
шланга
шланга
1.
Переместите ролик (102), поворачивая
вентилятор двигателя до тех пор, пока ролик не
достигнет положения на 6 часов.

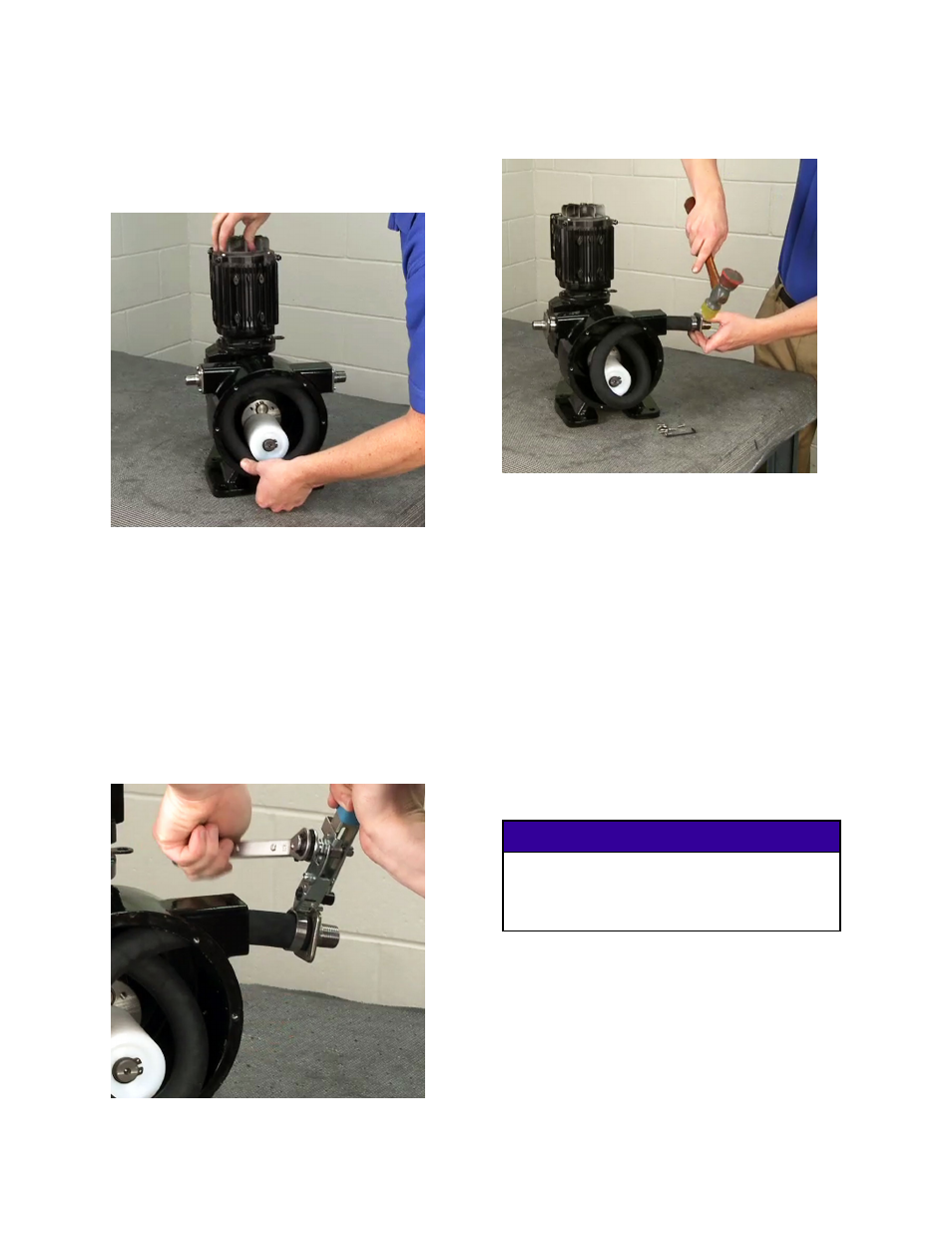

Figure 9 Ролик в положении на 6 часов
2.
Проденьте один конец шланга (103) через
отверстие с задней левой стороны корпуса
насоса, если смотреть на него спереди.
Вытяните шланг на 51–76 мм (2–3 дюйма) из
корпуса насоса (1).
3.
Установите хомут (104) на шланг и зазубренный
фитинг (105).
4.
Расположите хомут на расстоянии
приблизительно 6 мм (1/4 дюйма) от конца
шланга. С помощью зажимного инструмента
24L497 затяните хомут, чтобы прикрепить шланг
к зазубренному фитингу.
Figure 10 Затяжка хомута
5.
Обрежьте излишек обода, затем выровняйте
конец с помощью резинового молотка.
Figure 11 Выравнивание обода
6.
Установите винты (115) и затяните их с усилием
13,0 Н•м (115 дюймофунтов).
7.
Согните шланг (103) в петлю 360 градусов и
проденьте другой конец через отверстие с
передней правой стороны корпуса насоса (1).
Соберите зазубренный фитинг (105) и хомут
(104) согласно описанию на этапах 3–6.
8.
Поверните ролик (102) в положение на 12 часов
и протолкните шланг в корпус насоса. При
возникновении трудностей с установкой шланга
на место воспользуйтесь резиновым молотком.
9.
Поверните ролик (102) в положение на 6
часов, сжимая шланг. Чтобы обеспечить
соответствующий объем смазочного масла для
шланга, важно, чтобы ролик находился в нижней
части насоса. Установите на место крышку
вентилятора двигателя.
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
Перед установкой передней крышки
необходимо повернуть ролик в положение на
6 часов. Если этого не сделать, насос будет
переполнен смазочным маслом для шланга.
