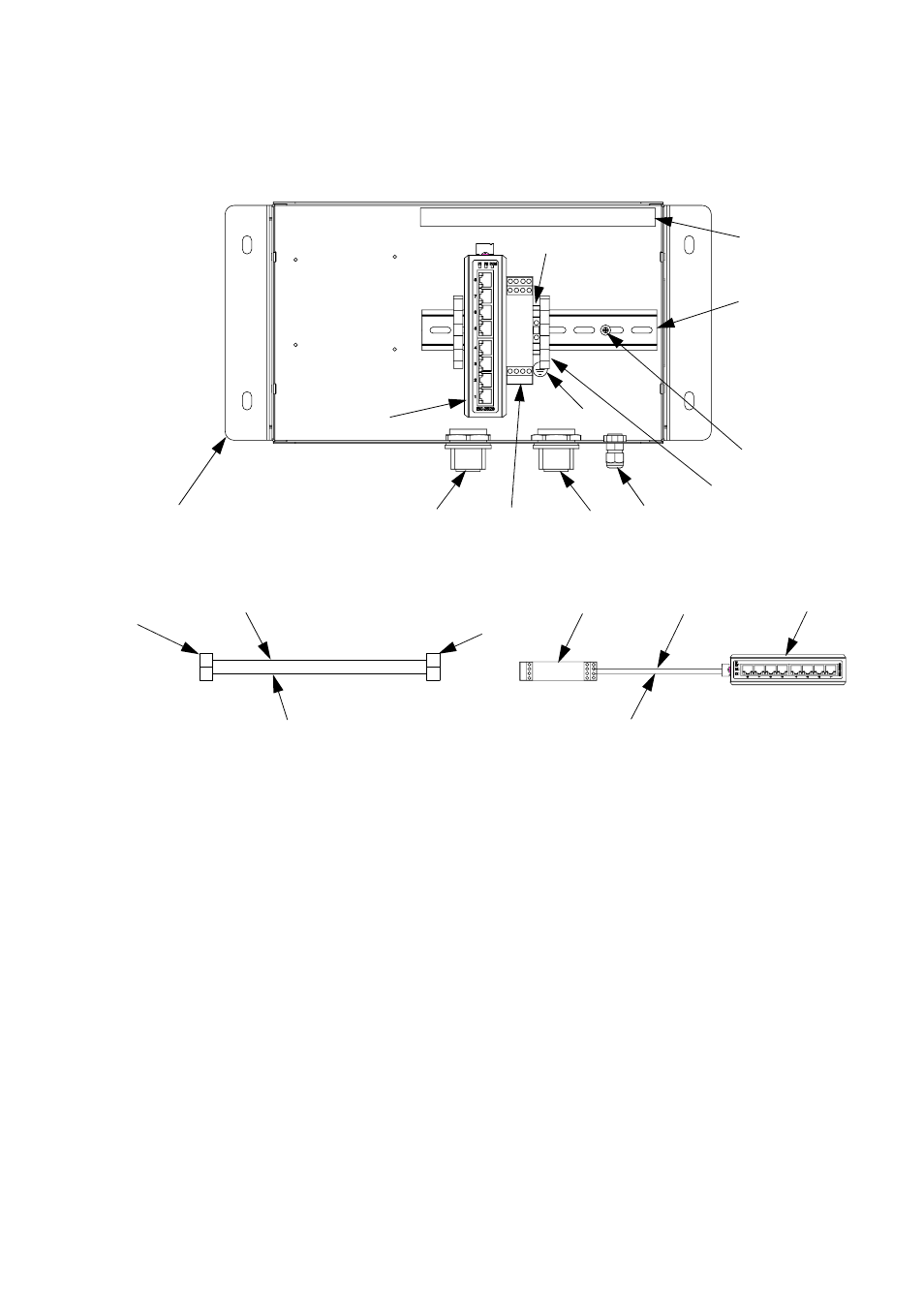

Концентратор сервера 15V336 усовершенствованного
веб-интерфейса
Детали маркированные n/a, не поставляются отдельно.
+24
COM
V1+
V1-
TI13204a
TI13206a
TI13205a
3
4
5
6
8
10
11
12
13
17
18
18
17
10
7, 9, 12
1, 2
до 4
до 10
Монтажные схемы
5
4
Ссылочный
номер
Деталь
номер
Описание
Кол.
1
15V339
ПАНЕЛЬ, задняя
1
2
15T752
КРЫШКА
1
3
не
применяется
ШУМ НАПРАВЛЯЮЩИХ
1
4
120369
ИСТОЧНИК ПИТАНИЯ, 24 В
постоянного тока
1
5
15V345
ПРОКЛАДКА, кабельный вход
2
6
111987
РАЗЪЕМ, разгрузка натяжения
1
7
не
применяется
ТОКОПРОВОД
1
8
186620
МЕТКА, заземления
1
9
не
применяется
КРЫШКА, токопровод
1
10
15V342
КОММУТАТОР, сеть стандарта
Ethernet
1
11
120838
БЛОК, конец фиксатора
2
12
103833
ВИНТ, машина
4
13
112443
БЛОК, зажим, земля
1
17
не
применяется
ПРОВОД, медь, 16 калибра; 9
дюймов (230 мм)
1
18
не
применяется
ПРОВОД, медь, 16 калибра; 9
дюймов (230 мм)
1
Ссылочный
номер
Деталь
номер
Описание
Кол.
