Замена платы AWI
36
3A0439C
Замена платы AWI
1.
Выключите ProMix 2KS/3KS электропитание
(положение 0).
2.
Выключите электропитание главным выключателем
тока.
3.
Откройте AWI модуль.
4.
Отсоедините кабель (15) и провода (17, 18) от платы
(22). Р
. 55.
5.
Удалите винты (21) и плату (22).
6.
Установите новую плату. Снова подсоедините
кабель (15) и провода (17, 18).
•
Чтобы избегать удара током, выключите
электропитание EasyKey перед обслуживанием.
•
Выключите электропитание главным
выключателем тока.
•
Вся электропроводка должна выполняться
квалифицированным электриком с соблюдением
всех местных нормативов и правил.
•
Прочтите Предупреждения, страница 3.
ПРИМЕЧАНИЕ
Чтобы избегать повреждения печатной платы при
обслуживании, одевайте на запястье руки
заземляющий браслет (деталь номер 112190) и
надежно соедините его с заземлением.

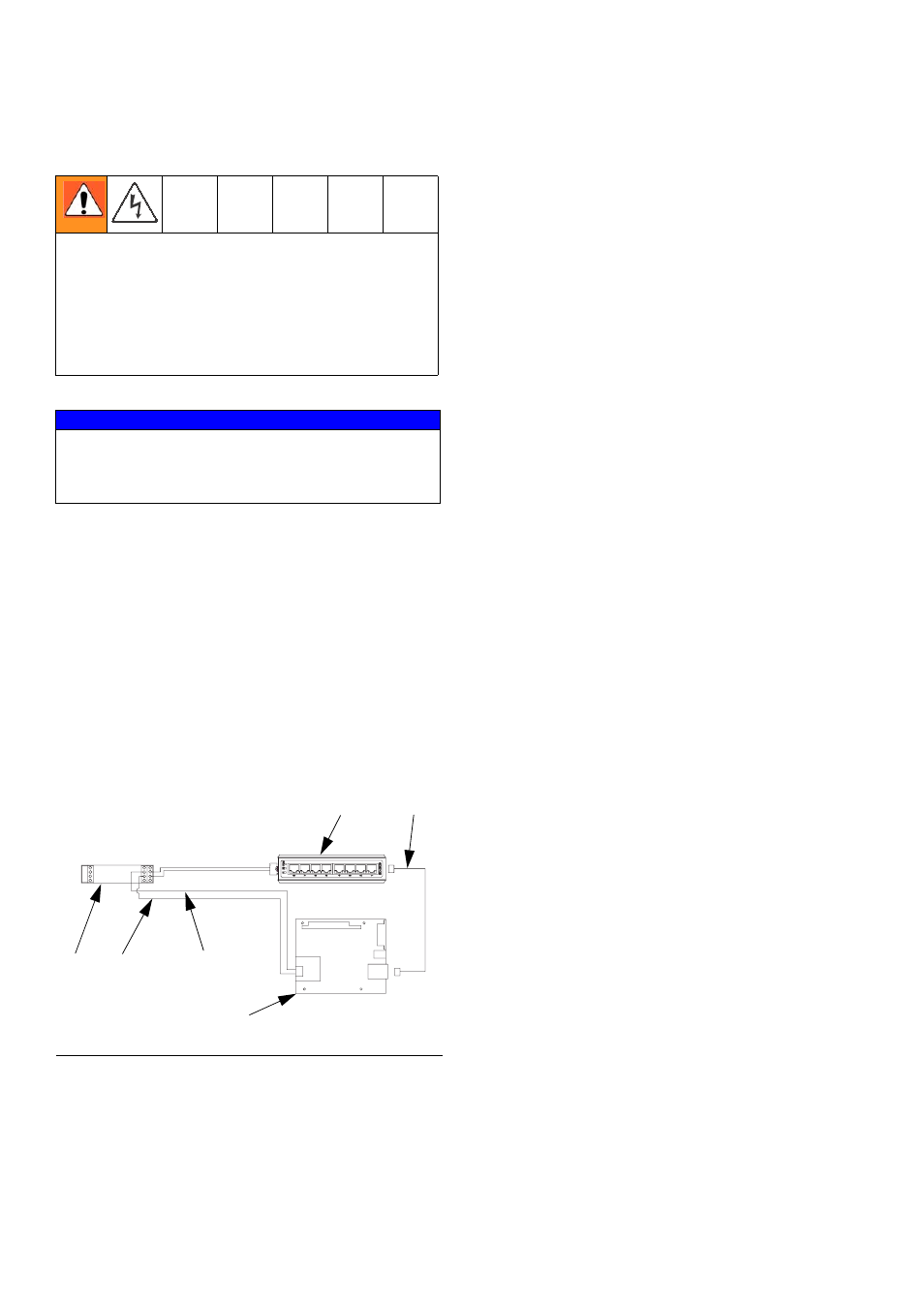

Р
ИС
. 55. Замена платы AWI
TI12928a
4
10
15
17
18
22
