Установите модуль усовершенствованного вeб-интерфейса (AWI)
3A0439C
13
Соедините модуль с EasyKey и
ПК
1.
Выключите ProMix 2KS/3KS электропитание
(положение 0). Р
. 23. Также отключите
электропитание главным выключателем тока.
2.
Протяните кабель CAT5 от разъ¸ма EasyKey через
уплотняющее кольцо и подключите его к любому
порту в модуле AWI. Подключите другой кабель
CAT5 от модуля AWI к ПК. См. Р
3.
Подключите шнур питания модуля.
ПРИМЕЧАНИЕ: Много концентраторов сервера AWI могут
быть связаны с главным модулем AWI последовательно.
См. Р
. 25 Закажите Деталь номер 15V336,
концентратор, см. страницу 39.
ПРИМЕЧАНИЕ
Чтобы избегать повреждения печатной платы при
обслуживании, одевайте на запястье руки
заземляющий браслет и надежно соедините его с
заземлением.

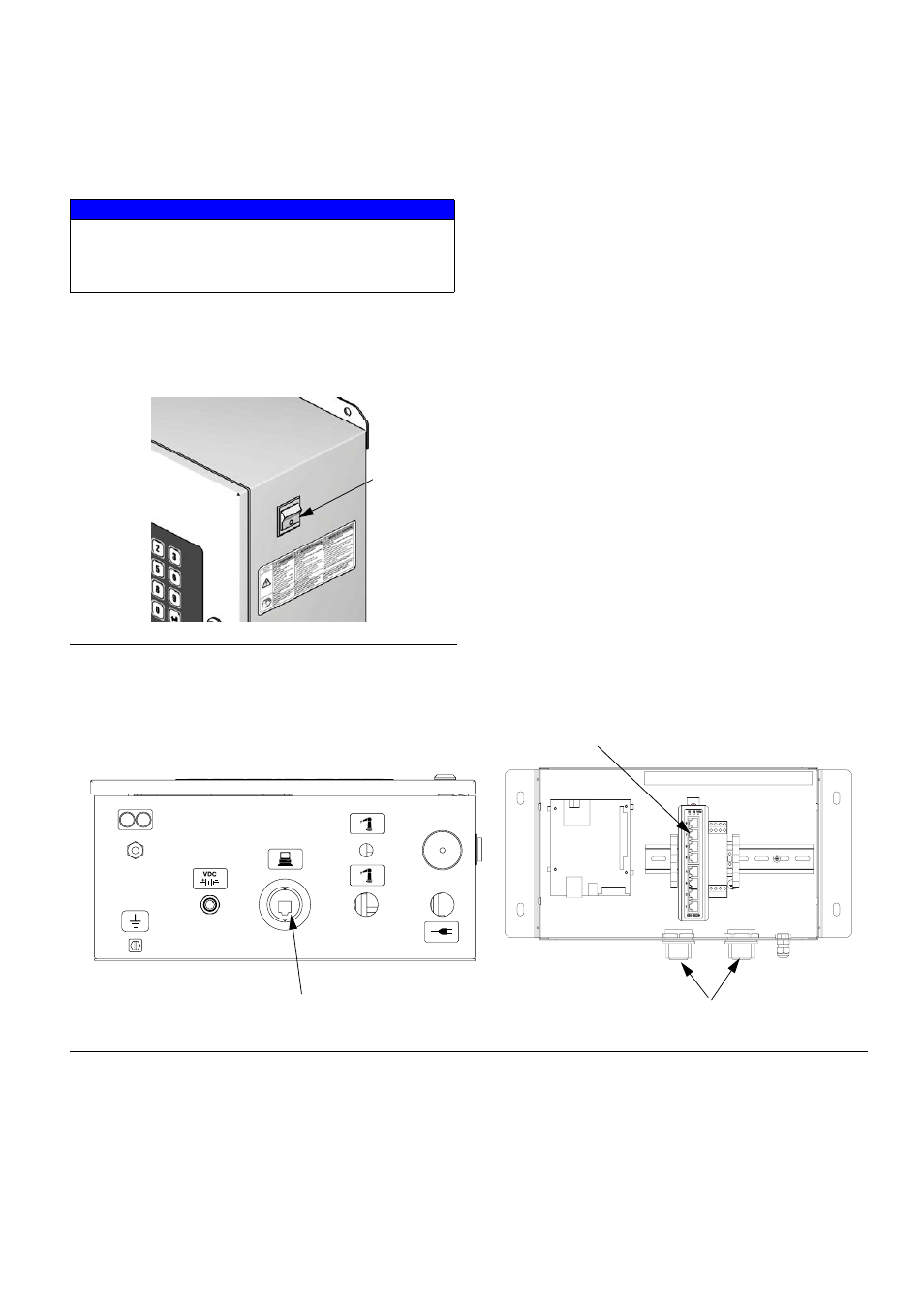

Р
ИС
. 23: Выключение электропитания
0 = "
Выкл."
TI12657a
Р
ИС
. 24: EasyKey и точки подключения кабеля к модулю
TI12926a
TI12638a
Разъ¸м кабеля CAT5
Уплотнительные кольца кабеля CAT5
EasyKey (вид снизу)
Модуль усовершенствованного веб-интерфейса
Подключите кабели CAT5 к любым портам на модуле
